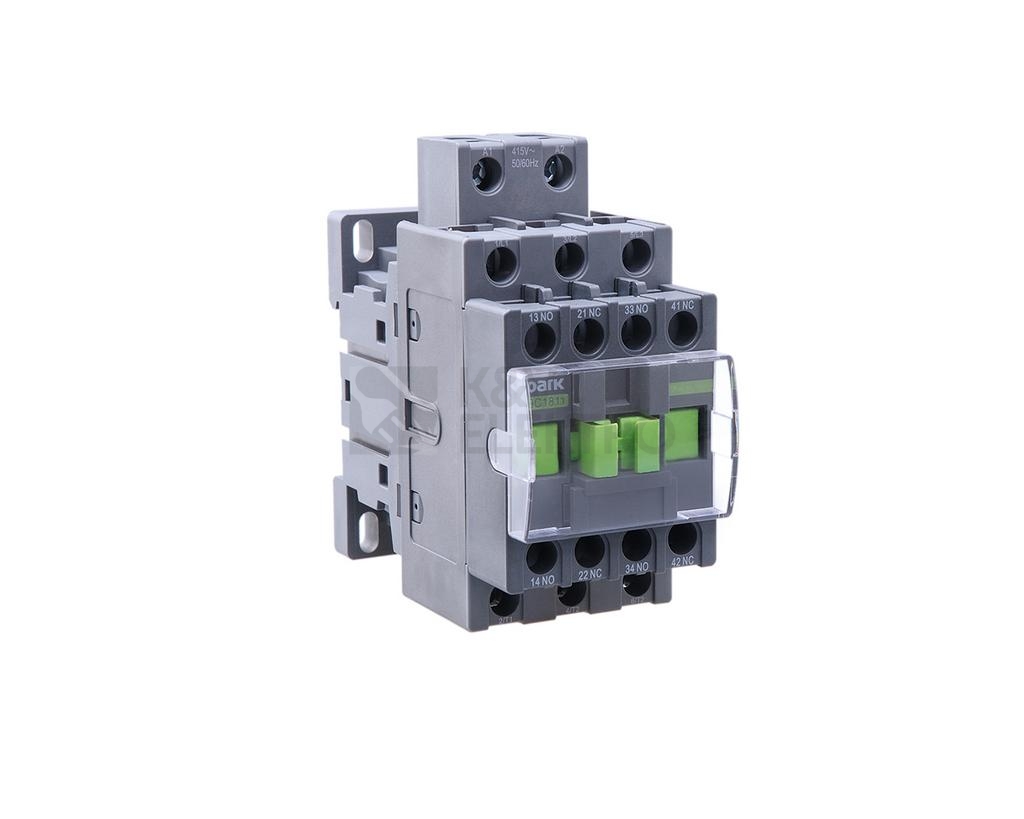

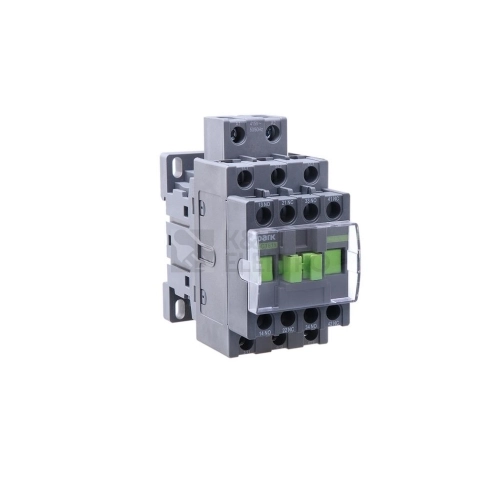

Stykač 12A NOARK Ex9C12 11 3P 24V

Stykač NOARK Ex9C12 11 s ovládací cívkou AC 50 Hz 24 V a třemi hlavními spínacími kontakty zajišťuje jisté spínání v trojfázových obvodech. Díky kombinaci pomocných kontaktů 1 NO a 1 NC usnadní řízení a signalizaci v nadřazeném systému i v lokálním ovládání.

Specifikace stykače 12A NOARK Ex9C12 11 3P 24V

Zařazením do kategorie výkonových stykačů s AC spínáním a trojicí hlavních spínacích kontaktů vyhoví požadavkům na přepínání třífázového hlavního obvodu. Ovládání probíhá přes cívku s napětím AC 50 Hz 24 V, což umožňuje nasazení v řízení, kde je k dispozici nízké ovládací napětí.

Hlavní obvod se připojuje přes kabelovou svorku, což zjednoduší vedení přívodů i odvodů v rozváděči. Konstrukce není určena pro řadovou montáž na lištu, o čemž vypovídá parametr vhodné pro řadovou montáž – uvedené řešení se tak uplatní tam, kde je preferováno pevné uchycení mimo standardní lištový systém.

V provozu nabízí stykač jmenovitý provozní proud v režimu AC‑1 při 400 V 25 A. Při aplikacích dle kategorie AC‑3, tedy v náročnějším spínacím režimu, dosahuje při 400 V 12 A a odpovídajícího výkonu 5,5 kW. Stejných hodnot dosahuje i pro kategorii AC‑4, což potvrzuje parametry 12 A a 5,5 kW při 400 V.

Konfigurace kontaktů zahrnuje 3 NO v hlavním obvodu a pomocné kontakty 1 NO a 1 NC pro ovládací a signalizační účely. Díky tomu lze snadno vytvořit logiku blokování, indikace či dálkového řízení bez potřeby okamžitého rozšiřování o další moduly.

Pro plánování místa v rozváděči se hodí znát rozměry přístroje. Skříň má šířku 95 mm, délku 125 mm a výšku 55 mm. Při manipulaci a instalaci oceníte hmotnost 378 g, která nekomplikuje montážní práci ani při větším počtu přístrojů v jednom poli.

Shrnutí a doporučení produktu

Hledáte spínací prvek pro třífázové obvody, který zároveň usnadní řízení díky integrovaným pomocným kontaktům? Tento model nabídne čisté zapojení přes kabelové svorky a jasně rozlišené obvody pro výkonovou i ovládací část, což usnadní uvedení do provozu i servisní zásahy.

Využití najde tam, kde je kladen důraz na přehlednou koncepci rozváděče a spolehlivé ovládání. Kombinace hlavních a pomocných kontaktů přináší flexibilitu při tvorbě řídicích vazeb a signalizace bez nutnosti dalších prvků.

Pro rozšíření sestavy a výběr alternativ či doplňků si prohlédněte celou kategorii Výkonové stykače a ministykače. Snadno tak zvolíte další přístroje do stejného projektu nebo najdete vhodnou variantu pro odlišné aplikace.

O výrobci

Společnost NOARK Electric je celosvětově působící firma zaměřující se na vývoj, výrobu a distribuci elektrotechnických přístrojů a komponentů. Aktivity na jednotlivých kontinentech řídí centra v Praze, Los Angeles a Šanghaji. Společnost NOARK Electric investovala značné finanční prostředky do vlastního produktového vývoje a práce s nejnovějšími technologiemi i výrobními procesy.Z naší nabídky si od NOARK Electric můžete pořídit třeba modulové rozvodnice, stykače, proudové chrániče, motorové spouštěče a další.
