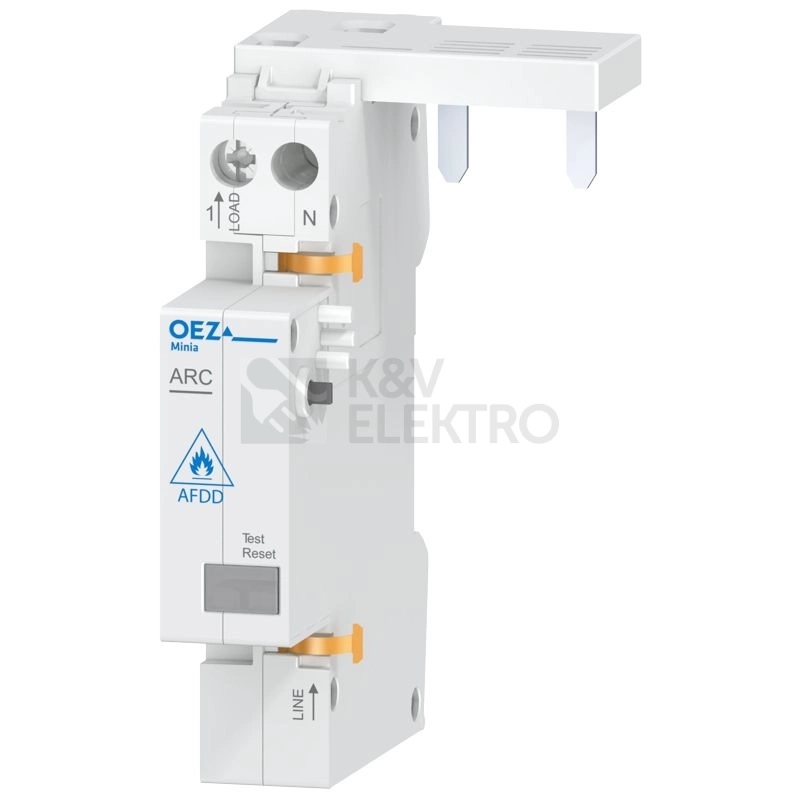

Spoušť obloukové ochrany OEZ ARC-16-1N-3M slouží k rozpoznání poruchových oblouků a k jejich rychlému odpojení obvodu ve spolupráci s jističem nebo kombichráničem. Vyniká hodnotou dimenzovaného spínacího proudu 16 A, prací při dimenzovaném napětí 230 V, šířkou 3 TE a ovládáním pro AC.
Specifikace spouště obloukové ochrany OEZ ARC-16-1N-3M
Tato doplňková jednotka obloukové ochrany detekuje sériové i paralelní poruchové oblouky a při zjištěné poruše rozpojí chráněný obvod prostřednictvím mechanicky a elektricky spojeného jističe řady LTE/LTN nebo proudového chrániče s nadproudovou ochranou OLE/OLI. Spojením se vzniká funkční celek AFDD určený pro zvýšení bezpečnosti instalace.
Jednotku je vhodné instalovat na začátek obvodu, který má být chráněn. U samostatných vývodů je praktické použít na každý vývod jednu obloukovou ochranu, což usnadní dohledání místa poruchy, omezí nechtěná vypnutí z důvodu překrývání rušení a zmenší rozsah odpojených zátěží. Pro aplikace AFDD se doporučují zejména odbočky světelných a zásuvkových obvodů 230 V do 40 A.
Uživateli pomáhá čelní LED indikace, která zřetelně informuje o důvodu vypnutí. Ochrana zátěží při déletrvajícím nadpětí je zajištěna nadpěťovou spouští, jež obvod rozpojí. Testovací tlačítko a samočinný test detekčních obvodů a algoritmu přispívají k ověření správné funkce.
Pro údržbu a obsluhu je zařízení navrženo tak, aby vyhovovalo požadavkům běžného uživatele, přičemž obloukové ochrany AFDD vyhovující ČSN EN 62606 jsou určeny pro ovládání laiky a nevyžadují průběžnou údržbu. Jako příslušenství lze k jističům LTN/LTE a chráničům s nadproudovou ochranou OLI/OLE doplnit pomocné a signalizační spínače PS-LT/SS-LT, napěťové a podpěťové spouště SV-LT/SS-LT nebo uzamykací vložky OD-LT.
Shrnutí a doporučení produktu
ARC-16-1N-3M je řešení pro situace, kdy je klíčové minimalizovat riziko vzniku požáru způsobeného poruchovým obloukem a zároveň mít přehled o důvodu vypnutí díky optické signalizaci. Uživatel ocení omezení nechtěných vypnutí, jednodušší lokalizaci závad a možnost provádět pravidelnou kontrolu funkce tlačítkem test.
Pro kompletní sestavu doporučujeme vybírat související modulové přístroje v kategorii ostatní modulové přístroje. Chcete-li rozšířit instalaci o ovládací a jisticí prvky stejné značky, prohlédněte si také jističe do 125 A, vhodné pojistné systémy jako nožové pojistky a válcové pojistky, nebo navazující motorové spouštěče a instalační rozvodnice.
Technické detaily
- Konstrukční šířka: 3 TE
- Dimenzovaný spínací proud: 16 A
- Dimenzované napětí: 230 V
- Druh ovládacího napětí: AC
- Vhodné pro max. počet pólů hlavní kontaktní jednot: 2
- Vhodné pro max. intenzitu proudu hlavní kontaktní: 16 A
