Spojka žlabů Cablofil ED1100 GS 1,1m CM558201
Ceny zde uvedené jsou platné pouze pro nákup na e-shopu a mohou se lišit od cen na pobočkách.
Často se kupuje společně

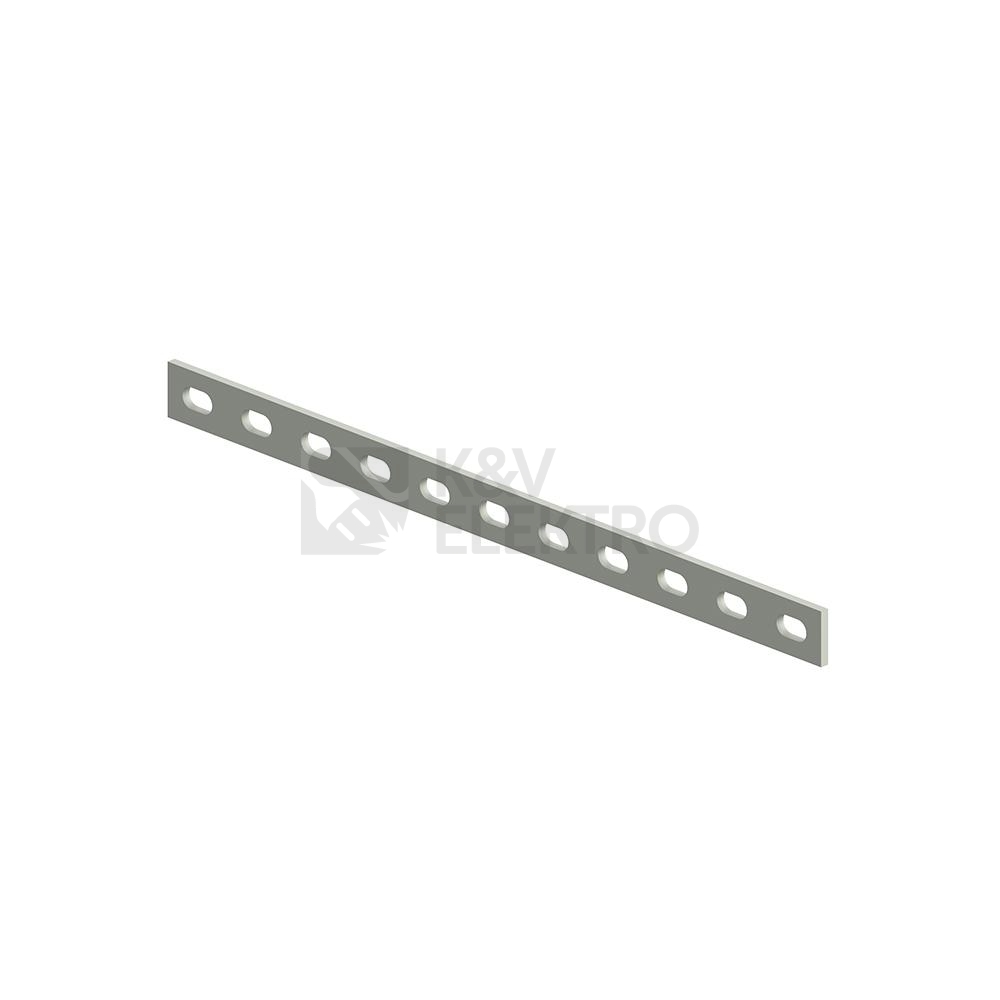

Spojka žlabů Cablofil ED1100 GS 1,1m CM558201 s délkou 1 100 mm poslouží jako plochý propojovací prvek v sestavách kabelových žlabů. Ocelové provedení s galvanickým/elektrolytickým zinkem zajišťuje povrchovou ochranu, profil je navržen v jednoduchém tvaru pro přehledné vedení tras.
Specifikace spojky žlabů Cablofil ED1100 GS 1,1m CM558201
Tento díl představuje plochý, jednoduchý profil určený pro spojování částí kabelových žlabů. Konstrukce využívá perforovaný můstek se šířkou otvoru 7 mm, který podporuje přehledné vedení a rozmístění uchycení v trase. Pro přesné zarovnání a osazení slouží šířka drážky 12,5 mm.
Rozměrově jde o kompaktní spojovací prvek s délkou 1 100 mm, šířkou 18 mm a výškou 4 mm. Tloušťka stěny profilu je 4 mm, což přispívá k pevnosti při sestavování kabelových tras. Celková hmotnost dílu činí 440 g, což umožňuje snadnou manipulaci a přitom zachovává robustnost při montáži v poli.
Při návrhu tras lze zohlednit i deklarované parametry tuhosti: moment setrvačnosti v osy y je 0,19 cm4 a v osy z 0,01 cm4. Díky tomu lze spojovací profil lépe začlenit do úseku s požadovaným vedením kabeláže bez nadbytečného zatížení konstrukce. Tvar profilu je veden jako plochý, bez dodatečného ozubení a bez odlamovacích prvků.
Materiálové provedení tvoří ocel s povrchovou úpravou galvanicky/elektrolyticky pozinkováno. Tato ochrana je vhodná tam, kde je vyžadována stálost vzhledu a povrchu v běžných instalačních podmínkách. Barevné provedení není specifikováno samostatným odstínem. Celkově jde o profilovou lištu v kategorii nosných systémů pro kabelové žlaby.
Shrnutí a doporučení produktu
Prvek zapadne do sestav kabelových tras jako čisté, konstrukčně jednoduché řešení pro propojení úseků. Díky promyšlenému tvaru usnadní práci při budování i úpravách stávajících vedení a nabídne spolehlivé napojení bez zbytečných kompromisů. Vhodný je tam, kde potřebujete sjednotit vzhled a logiku systému.

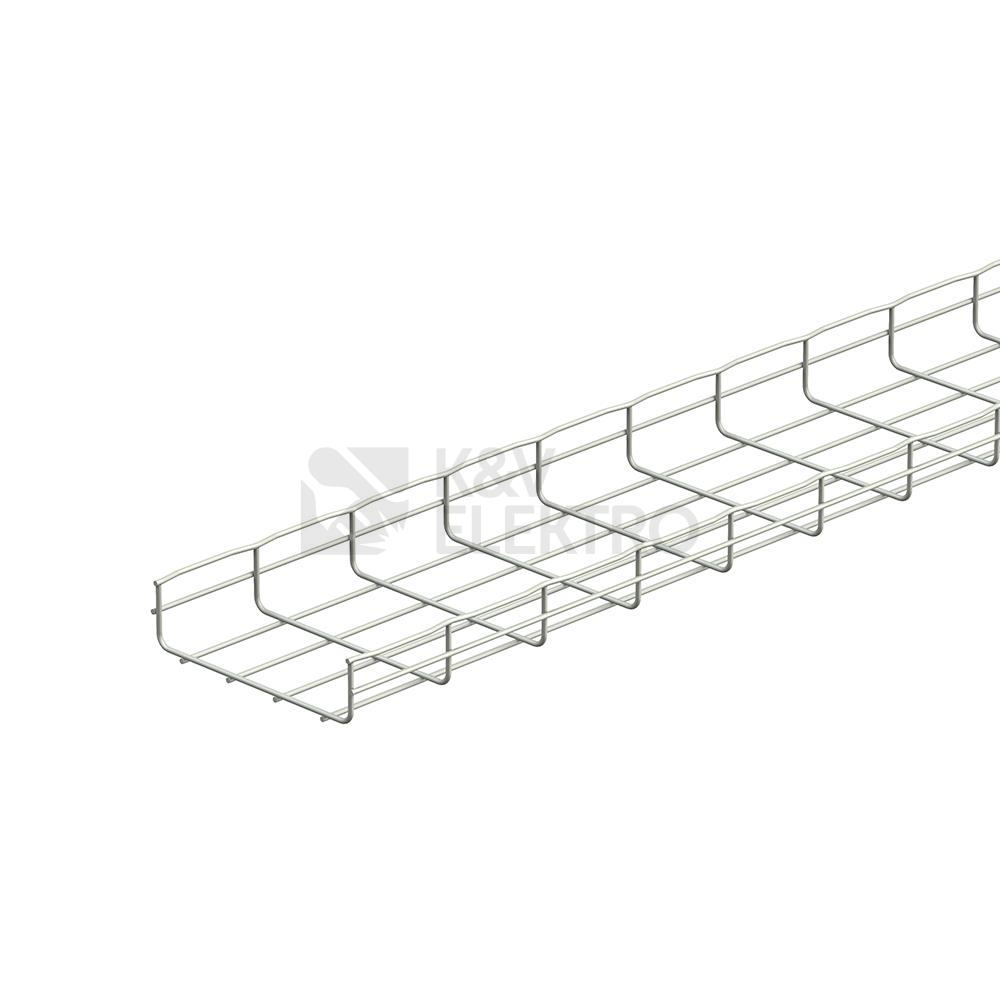

Pro kompletní řešení si vyberte další prvky v kategorii Příslušenství pro žlaby. Pokud doplňujete nový úsek trasy, zvažte také návaznost na drátěné kabelové žlaby Cablofil a další příslušenství ke kabelovým žlabům Cablofil. V portfoliu značky zastřešené společností LEGRAND snadno navážete na jednotný systém vedení.
O výrobci
Cablofil je značka, která se specializuje na kvalitní kabelové žlaby a příslušenství pod vlajkovou lodí LEGRAND. V naší nabídce najdete drátěné kabelové žlaby a příslušenství ke kabelovým žlabům.
