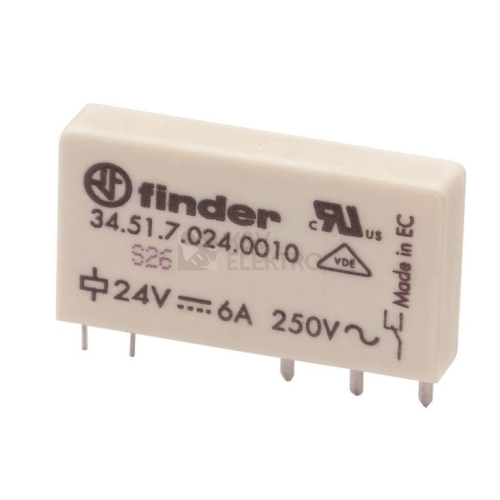

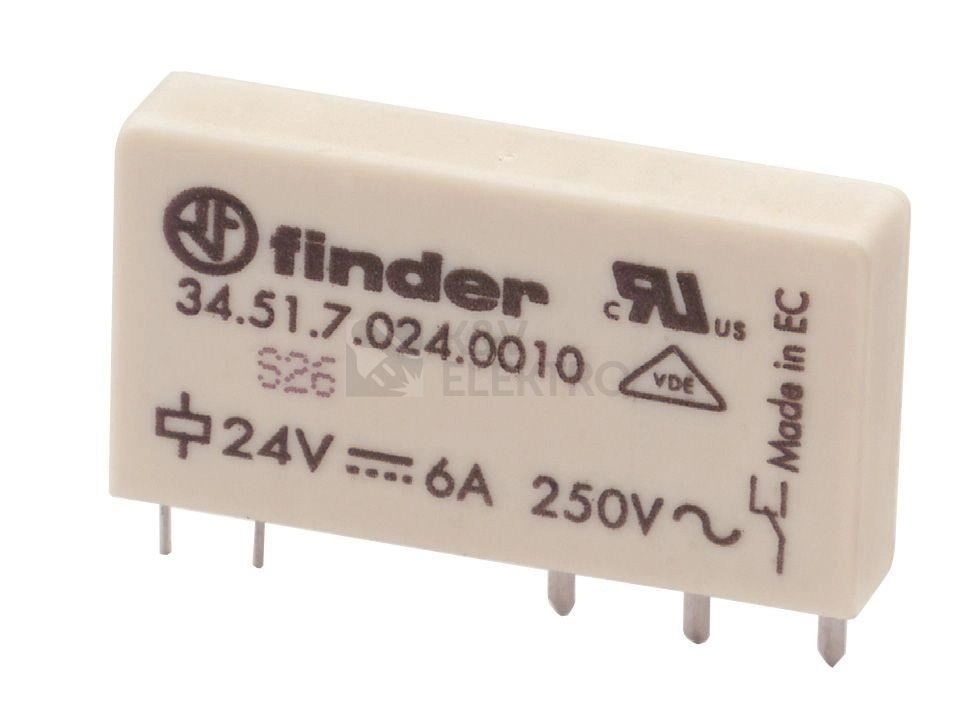

Spínací relé paticové Finder 1P (jednořadé) 6A 24VDC 34.51.7.024.0010

Úzké paticové relé Finder z řady 34 s šířkou 5 mm šetří prostor v rozvaděči a nabízí pohon monostabilní s nepólovaným řízením. Ovládání zajišťuje cívka pro 24 V DC, spínací část tvoří 1 přepínací kontakt s jmenovitým proudem 6 A a krytí dosahuje IP20.

Specifikace spínacího relé paticového Finder 1P (jednořadé) 6A 24VDC 34.51.7.024.0010

Tento model navazuje na koncepci „5 mm úzkého síťového relé“ řady 34, což podporuje vysokou hustotu montáže a všestrannost při zapojení. Ovládací část využívá DC cívku s nepólovaným řízením a spínací reakcí monostabilní. Pro připojení je určena konektorová přípojka, vlastní instalace probíhá do patice s možností výběru provedení se šroubovými, bezešroubovými nebo push-in svorkami.

Kontaktní konfigurace je řešena jedním přepínacím kontaktem, konstrukčně jako jednoduchý kontakt. Provozní odolnost podporuje krytí IP20. Z mechanických údajů vyplývá kompaktní profil s šířkou 5 mm, výškou 15 mm a délkou 28 mm, přičemž spínaná zátěž je dimenzována na jmenovitý proud 6 A.

V oblasti elektrické bezpečnosti nabízí zařízení bezpečné oddělení mezi cívkou a kontakty podle ČSN EN 50178 a ČSN EN 60204, patří do třídy ochrany II dle ČSN EN 60730. Izolační pevnost je stanovena na 6 kV s definovanými vzdálenostmi 8 mm ve vzduchu i po povrchu. Pro cívku je uváděna zvýšená citlivost s příkonem 170 mW, ovládání přes patici umožňuje AC/DC řešení.

Shrnutí a doporučení produktu

Kompaktní rozměry usnadní návrh rozvaděčů s vysokou koncentrací komponentů a paticové řešení přináší rychlou výměnu i přehlednost zapojení. Konstrukce kontaktů a jasně definované oddělení ovládací a spínací části podporují bezpečnou integraci do systému. Díky tomu je produkt vhodnou volbou pro projekty, kde je klíčová úspora místa a čistá modularita.

Prohlédněte si celou kategorii Relé paticové. Pokud preferujete konkrétní značku, vybírejte v přehledu spínacích relé Finder. K instalaci se může hodit i odpovídající příslušenství Finder.

Technické detaily

• Dimenzované ovládací napájecí napětí Us DC: 24 V
• Spínací reakce pohonu: monostabilní
• Počet přepínacích kontaktů: 1
• Krytí IP: IP20
• Šířka: 5 mm
• Výška: 15 mm
• Délka: 28 mm
• Jmenovitý proud: 6 A
