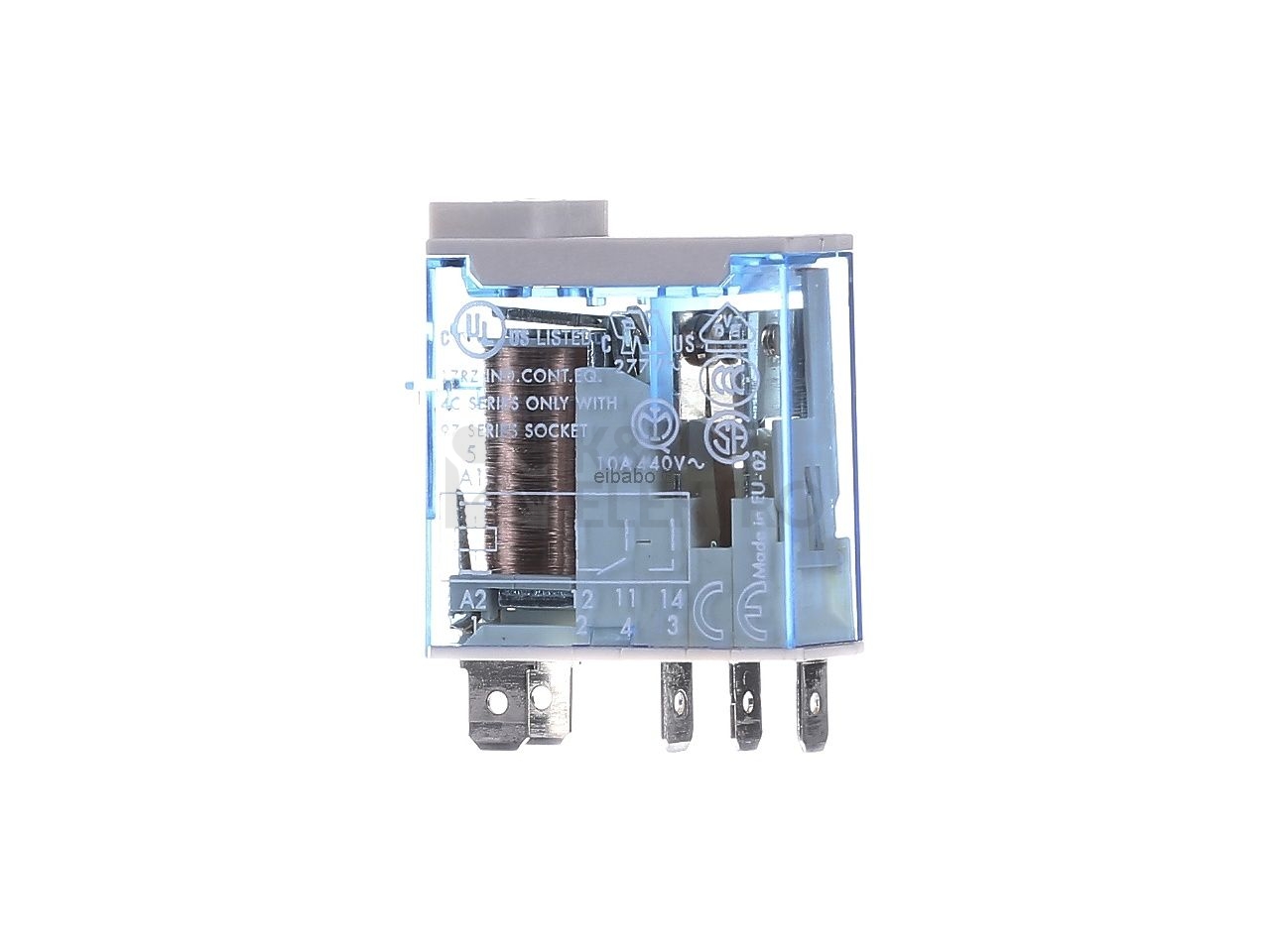

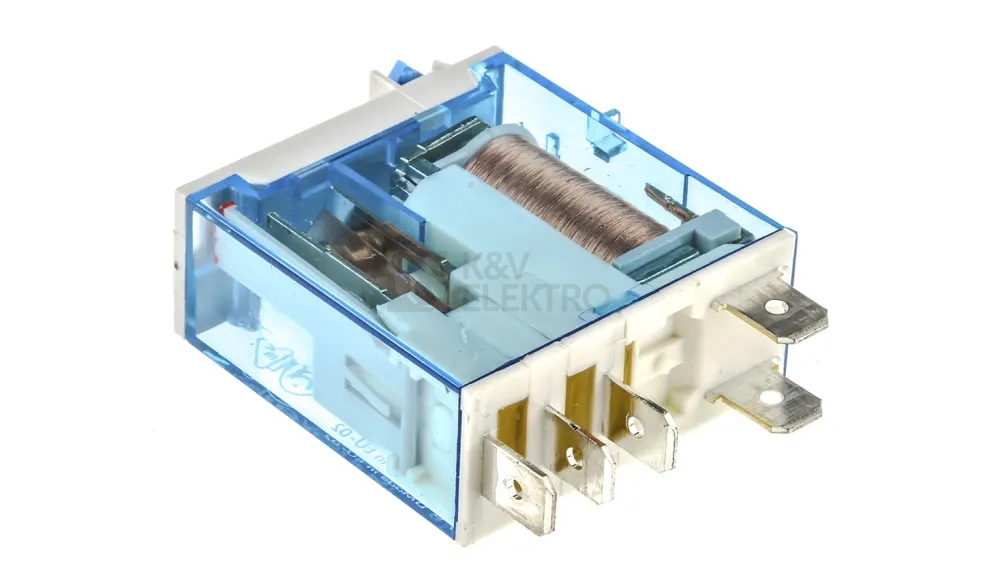

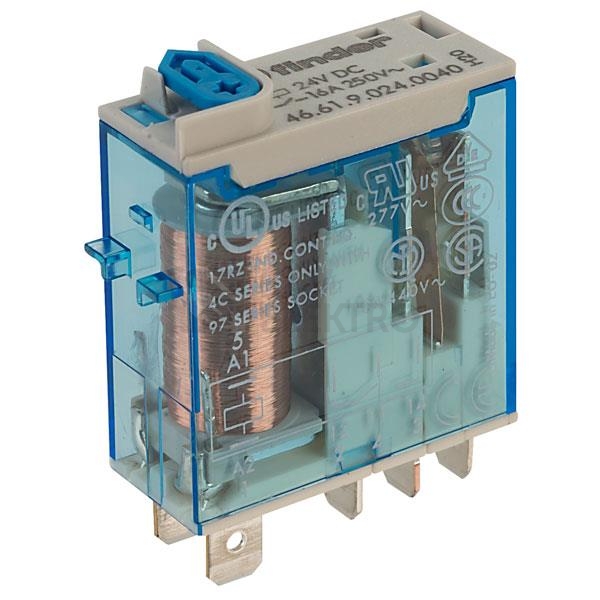

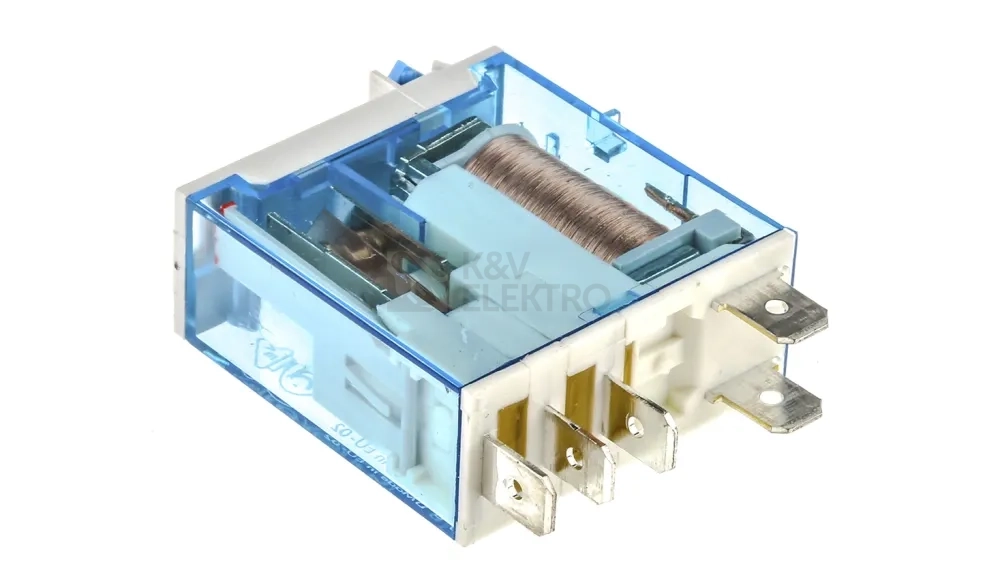

Spínací paticové relé Finder 46.61.9.024.0040 z řady 46 je průmyslové miniaturní relé určené pro montáž do patice nebo pro pájecí vývody. Je osazeno jedním přepínacím kontaktem s proudovou zatížitelností až 16 A a cívkou na 24 V DC se zvýšenou citlivostí a nízkým příkonem 500 mW.
Specifikace paticového spínacího relé Finder 1P/16A 24VDC, 46.61.9.024.0040
Toto jednopólové relé je vybaveno mechanickou aretací a mechanickým indikátorem sepnutí. Hodí se pro montáž pomocí příchytek na panel nebo na DIN lištu. K dispozici jsou patice se šroubovými i bezšroubovými svorkami a konstrukční řešení relé je chráněno evropským patentem.
Kromě paticových relé si u nás můžete pořídit i další modulové a paticové přístroje, jako jsou například jističe do 125 A, proudové chrániče, stykače, motorové spouštěče či elektroměry.
Rozměry relé jsou: 29 × 12,4 × 30,1 mm.
Technické detaily spínacího relé Finder
- Typ relé: elektromagnetické, zásuvné do patice
- Napětí cívky: 24 V DC
- Odpor cívky: 1,2 kΩ
- Příkon cívky: 0,5 W
- Konfigurace kontaktů: 1× přepínací (SPDT / 1 Form C)
- Jmenovitý proud kontaktů: 16 A
- Maximální spínací napětí (AC): 250 V AC
- Materiál kontaktů: AgNi (stříbro-nikl)
- Izolační vzdálenost: 6 kV (1,2/50 μs)
- Teplotní rozsah: –40 °C až +70 °C
- Životnost (mechanická): ~1 000 000 cyklů
- Stupeň krytí: IP40
- Montáž: do patice (socketable)
Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Certifikáty výrobku
Spínací relé paticové Finder 1P/16A 24VDC 46.61.9.024.0040 splňuje příslušné normy ČSN včetně ČSN EN 50178, ČSN EN 60204 a ČSN EN 60335.
O společnosti Finder
Společnost Finder byla založena roku 1954 v Itálii Pierem Giordaninem, které v roce 1949 získal patent na první krokové relé. Dnes již společnost Finder dodává své výrobky do celého světa a vlastní výrobní závody nejenom v Itálii, ale také v sousední Francii a Španělsku a logistické centrum v Německu. Firma patří mezi výrobce s nejvyšším počtem schválení zkušeben a certifikátů na světě.
U nás si můžete od společnosti Finder pořídit jak paticové spínací relé, tak i příslušenství k němu náležející.
