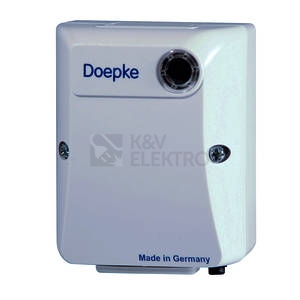

Bílý soumrakový spínač Doepke Dasy 10‑2 300lx 10A je zařízení určené pro automatické ovládání osvětlení podle intenzity okolního světla. Slouží k zapínání světelných okruhů ve chvíli, kdy venkovní osvětlení klesne pod nastavenou úroveň, a tím zajišťuje plně automatický provoz bez nutnosti manuálního zásahu. Konstrukčně jde o elektronické čidlo určené pro montáž na stěnu, vhodné pro použití v exteriéru i v místech, kde je potřeba spínat osvětlení zcela automaticky, například u vstupů, cest, teras, parkovišť nebo výkladů.
Specifikace soumrakového spínače Doepke Dasy 10-2 300lx 10A, 09500043
Montáž:
Instalaci pohybového čidla musí provést kvalifikovaný elektroinstalatér. Soumrakové čidlo je vhodné umístit na vnější zeď, která není vystavena přímému slunečnímu svitu. Vhodná je pro tento účel severní a východní strana.
Aby byla zajištěna ochrana před vlhkostí, je třeba spínač nainstalovat tak, aby dioda a seřizovací potenciometr směřovaly dolů. Pokud pro přivedení kabelu použijete předlisovaný otvor ve dně přístroje, je třeba na
vhodném místě vytvořit také otvor pro odvod zkondenzované vody. Žíly přívodního kabelu musí být opatřeny přiloženými silikonovými průchodkami. Přívodní kabel by měl být pokud možno přiveden spodní průchodkou. Pouze pokud lze vyloučit působení stříkající vody, je možno použít horní průchodku. Spínané osvětlení nesmí přímo působit na soumrakové čidlo, neboť by následkem zvýšené intenzity osvětlení po uplynutí zpožďovací prodlevy spínač opět vypnul.
Práh sepnutí:
Při uvádění soumrakového čidla do provozu otočte po přivedení napětí potenciometrem do levé krajní polohy. Přesné nastavení prahu sepnutí je třeba provádět při takové intenzitě okolního světla, při níž má přístroj sepnout. Potenciometrem pomalu otáčejte doprava, dokud se nerozsvítí červená dioda LED. Tím je soumrakové čidlo nastaveno. Spínací relé sepne po uplynutí prodlevy.
Práh vypnutí:
Poměr mezi prahem sepnutí Ezap a vypnutí Evyp je dán spínací hysterezí. U spínačů DASY je tento poměr pevně nastaven z výroby na faktor 1,5. Nastavený práh sepnutí vynásobený hysterezním faktorem udává práh
vypnutí, tzn. hodnotu intenzity osvětlení, při níž soumrakové čidlo reaguje a po uplynutí prodlevy vypne.
Nabízíme různé soumrakové spínače a spínací hodiny i další modulové a paticové přístroje. Pořídit si u nás můžete i soumraková či pohybová čidla.
Technické detaily soumrakového spínače Doepke
- Napájení: 230 V AC
- Proudové zatížení: 10 A
- Práh osvětlení: 300 lx (nastavitelný)
- Stupeň krytí: IP54
- Provozní teplota: -25 - 45 °C
- Barva: bílá
- Způsob montáže: na stěnu
- Způsob spínání: relé s prodlevou sepnutí
- Další funkce: spínání při poklesu intenzity pod nastavenou hodnotu
Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Certifikáty výrobku
Soumrakový spínač Doepke Dasy 10-2 300lx 10A bílásplňuje příslušné normy ČSN.
