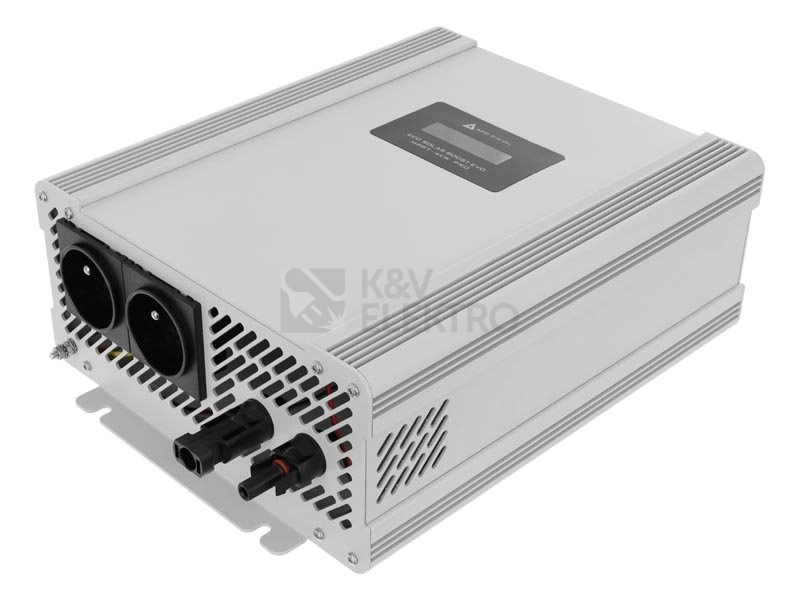

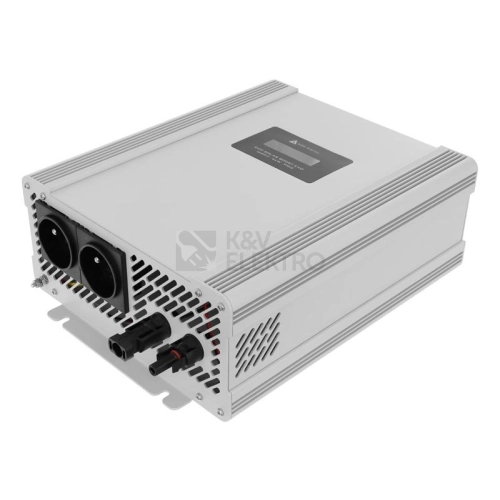

Solární invertor AZO Digital ECO SOLAR BOOST EVO MPPT-4000 PRO pro ohřev vody z fotovoltaických panelů 4kW

Solární regulátor ECO Solar Boost EVO MPPT-4000 PRO — Přímý fotovoltaický ohřev vody bez baterií a síťě


Efektivní využití fotovoltaiky pro ohřev užitkové vody

Využití solární energie pro ohřev vody často naráží na nutnost instalace drahých bateriových úložišť nebo složitých hybridních měničů. Tradiční řešení se prodražují a prodlužují návratnost investice. Regulátor ECO Solar Boost EVO PRO eliminuje tyto překážky – umožňuje přímé napájení topných těles (bojlerů, elektrických topidel či topných rohoží) roste z fotovoltaických panelů. Převádí stejnosměrný proud (DC) z panelů na střídavý proud (AC) pro bezpečné napájení standardních odporových spotřebičů.

Díky nasazení inovovaného algoritmu MPPT regulátor dynamicky přizpůsobuje zátěž aktuálnímu výkonu panelů. Výsledkem je maximální zisk energie i při zhoršených světelných podmínkách, například během východu a západu slunce. Systém je plně ostrovní, nevyžaduje povolení od distributora a jeho základem je pouze řetězec FV panelů (120–300 V v provozu) a samotný regulátor s maximálním výkonem až 4000 W.

Zásadní parametry pro dimenzování a instalaci


• Vysoká účinnost >97 % — minimum ztrát při konverzi energie na teplo.

• Zatížitelnost až 4000 W / 16 A — spolehlivě utáhne i objemné akumulační nádrže a výkonná topná tělesa.

• Dva AC výstupy (Typ E) — inteligentní kaskádové řízení přebytků do druhého bojleru.

• Široký rozsah vstupního napětí (120–350 V DC) — flexibilita při návrhu počtu a typu FV panelů (sériové i sériově-paralelní zapojení).

• Integrován MPPT algoritmus — nepřetržité hledání bodu maximálního výkonu pro nejvyšší možnou účinnost ohřevu.

• Pasivní a aktivní chlazení obalu z hliníku — automatická regulace ventilátoru udržuje stabilní provozní teplotu.

• Rozsáhlá integrovaná ochrana — jištění proti přehřátí (80 °C), přepětí, přetížení a zkratu.

• LCD displej s diagnostikou — okamžitý přehled o napětí, proudu, výkonu a denní výrobě energie.

Okamžitý přehled o výrobě a stavu systému


Správný dohled nad solárním systémem je klíčový pro ověření jeho reálného přínosu. Měnič je vybaven integrovaným informačním LCD displejem, který v reálném čase zobrazuje klíčová provozní data. Uživatel i servisní technik mají okamžitý přístup k hodnotám aktuálního napětí (V), generovaného proudu (A) a okamžitého výkonu (W).

Z hlediska dlouhodobého sledování návratnosti je zásadní funkce měření dodané energie. Displej ukládá a zobrazuje energii vyrobenou v aktuální den, za předchozí den a celkovou kumulovanou energii od prvního spuštění. Měnič rovněž jasně komunikuje stavy jako je náběh (START za XX min), upozornění na překročení napětí či přetížení výstupu.


Algoritmus MPPT: Maximum energie za každého počasí


Srdcem zařízení je pokročilý MPPT (Maximum Power Point Tracking) algoritmus, který v reálném čase sleduje optimální pracovní bod solárních panelů. FV panely mění svou charakteristiku v závislosti na oslunění a teplotě (v zimě napětí roste, v létě klesá).

Mikroprocesor uvnitř měniče dynamicky upravuje odebíraný proud tak, aby produkt dosahoval účinnosti konverze vyšší než 97 %. Systém si bez problémů poradí s výkyvy výkonu při přechodu mraků a dokáže efektivně vytěžovat panely i při slabém ranním a večerním slunci, čímž prodlužuje denní dobu ohřevu vody na maximum.

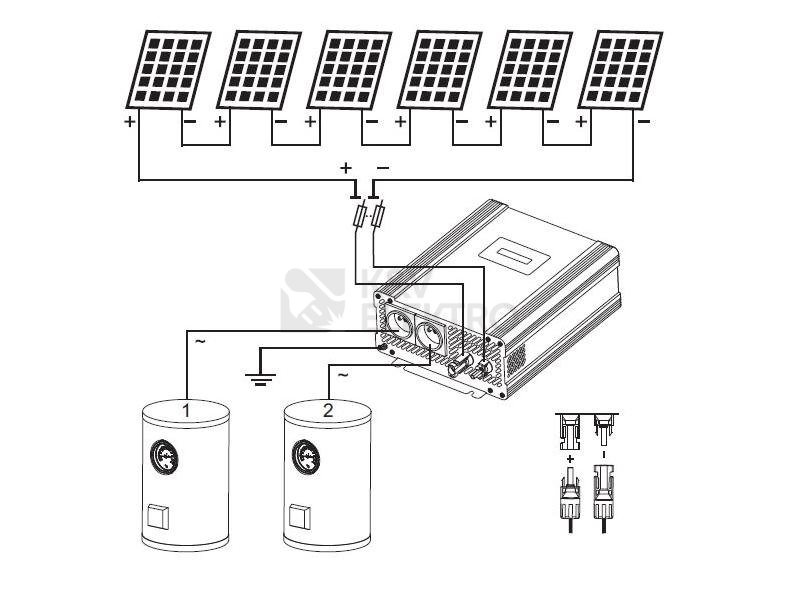

Kaskádové řízení výkonu v praxi


Velkou výhodou měniče pro domácí i průmyslové instalace je systém dvou nezávislých AC výstupů (zásuvek), které fungují v režimu priority.

• Primární ohřev (Zásuvka 1): Měnič přednostně směřuje veškerou vyrobenou solární energii do hlavního spotřebiče, například bojleru pro denní spotřebu rodiny. (Zde lze zapojit tělesa s elektronickým i bimetalovým termostatem).

• Přebytky (Zásuvka 2): Jakmile termostat hlavního bojleru vypne (voda je ohřátá), měnič automaticky přesměruje tok energie do druhého výstupu. Tento výstup napájí např. podlahové vytápění nebo předehřev jiné nádrže (pozor, pouze pro tělesa s bimetalovým termostatem). Energie tak nikdy nezůstává nevyužita na střeše.

Pro koho je produkt určený


Domácnosti a majitelé rodinných domů:

Ideální řešení pro snížení účtů za ohřev vody bez nutnosti budovat složitou on-grid elektrárnu. Díky jednoduchosti (panely → měnič → bojler) jde o systém s velmi rychlou návratností. Ocení jej zejména majitelé klasických bojlerů (Dražice, Tatramat apod.) o objemu 50 až 200 litrů, pro které postačuje zapojit topné těleso do připravené zásuvky měniče.

Elektromontéři a instalační firmy:

Produkt představuje spolehlivé řešení s garantovaným výkonem pro realizace "na klíč". Montáž je zjednodušena díky standardizovanému MC4 rozhraní na vstupu. Technikům systém ušetří starosti s legislativou, jelikož se jedná o galvanicky oddělený ostrovní systém nevstupující do distribuční sítě. Měnič má jasné meze návrhu (Vmp doporučeno do 300V, Voc max 350V) a je osazen ochrannými prvky, avšak vyžaduje odborné posouzení DC jištění a přepěťových ochran při instalaci.
