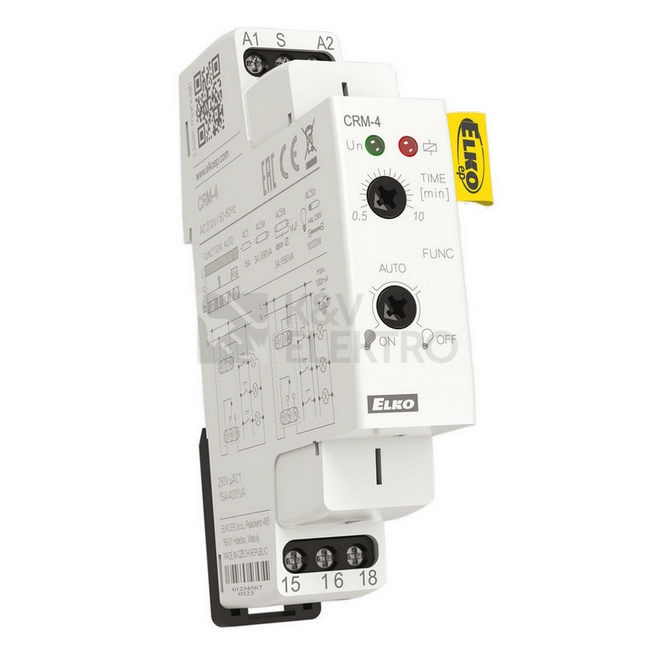

Schodišťový automat Elko EP CRM-4/230V

Schodišťový automat Elko EP CRM-4/230V je určený pro časově zpožděné vypínání osvětlení v prostorách, jako jsou schodiště, chodby, vstupy nebo společné prostory. Lze jej využít i pro zpožděný doběh ventilátoru například na WC či v koupelně. Ovládání je možné jedním nebo více paralelně propojenými tlačítky, která mohou být vybavena doutnavkami (až 20 kusů). Zařízení pracuje s napájením 230 V a je vybaveno výstupním relé s kapacitou 16 A a schopností zvládnout nárazový proud až 80 A, což umožňuje spínání klasických žárovek i zářivek.

Specifikace schodišťového automatu Elko EP CRM-4/230V, 7077

Nastavení doby sepnutí v rozsahu 0,5 až 10 minut se provádí pomocí otočného potenciometru, který nahrazuje dřívější páčkový přepínač. Třípolohový režim přepínání umožňuje běžný automatický provoz (AUTO), trvalé vypnutí (OFF) například při výměně žárovek, a trvalé zapnutí (ON) pro potřeby úklidu nebo servisu. Automat je navržen jako 1-modulové zařízení k upevnění na DIN lištu a disponuje ochranou proti zablokování tlačítka, což zajišťuje bezpečný a spolehlivý provoz.

Můžete si pořídit i další modulové a paticové přístroje,  modulových relé nebo jističe do 125 A, proudové chrániče, stykače, motorové spouštěče či elektroměry.

Rozměry schodišťového automatu jsou: 90 × 17,6 × 64 mm.

Technické detaily schodišťového automatu Elko EP

• Napájecí svorky: A1 – A2
• Napájecí napětí: AC 230 V / 50–60 Hz
• Příkon max.: 3 W / 1,6 VA
• Tolerance napájecího napětí: −15 % až +10 %
• Indikace napájení: zelená LED
• Rozsah: 0,5 s až 10 min
• Nastavení času: potenciometrem
• Časová odchylka: ±5 %
• Přesnost opakování: ±5 %
• Teplotní součinitel: 0,01 % / °C
• Počet kontaktů: 1× přepínací (AgSnO₂)
• Jmenovitý proud: 16 A / AC1
• Spínaný výkon: 4000 VA / AC1, 384 W / DC
• Špičkový proud: 30 A / < 3 s
• Spínané napětí: 250 V AC / 24 V DC
• Indikace výstupu: červená LED
• Mechanická životnost: 10 000 000 operací
• Elektrická životnost (AC1): 50 000 operací
• Příkon ovládacího vstupu max.: 4,5 VA / 0,3 W
• Ovládací svorky: A1–S nebo A2–S
• Max. proud dotykového vstupu: 100 mA
• Délka ovládacího impulsu: min. 40 ms (max. neomezena)
• Doba obnovení: max. 320 ms
• Pracovní teplota: −20 °C až +55 °C
• Skladovací teplota: −30 °C až +70 °C
• Dielektrická pevnost: 4 kV
• Upevnění: DIN lišta EN 60715
• Stupeň krytí: IP40 (čelní panel), IP20 (svorky)
• Kategorie přepětí: III
• Stupeň znečištění: 2
• Průřezy vodičů: max. 1× 2,5 mm² nebo 2× 1,5 mm²
• Hmotnost: 56 g

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Schodišťový automat Elko EP CRM-4/230V splňuje příslušné normy ČSN.
