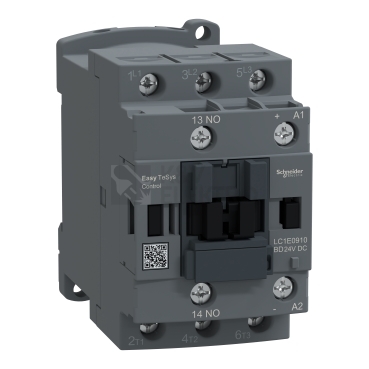

Schneider Electric Easy TeSys stykač 9A 1Z 24V LC1E0910BD

Schneider Electric Easy TeSys stykač LC1E0910BD využívá ovládání na 24 V DC, takže zapadne do běžných nízkonapěťových řídicích obvodů. Pro spínání v síti je určen pro AC spínání a nabízí konfiguraci hlavních kontaktů pro standardní zapojení. Připojení řeší šroubová svorka pro rychlé a pevné uchycení vodičů.

Specifikace stykače schneider electric easy tesys LC1E0910BD

Základ tvoří výkonový stykač určený pro AC spínání, který v kategorii AC-3 při napětí 400 V dosahuje dimenzovaného provozního proudu 9 A a odpovídajícího provozního výkonu 4 kW. Pro odporové zátěže v kategorii AC-1 při 400 V je k dispozici 25 A. Ovládací obvod je navržen pro typ napětí DC s dimenzovaným ovládacím napětím 24 V, což usnadňuje integraci do stejnosměrných řídicích systémů.

Hlavní proudový obvod je realizován přes šroubovou svorku a pro spínání jsou připraveny 3 hlavní spínací kontakty (NO) bez použití rozpínacích kontaktů v hlavní větvi (0 NC). Pro doplňkové ovládací nebo signalizační funkce je k dispozici 1 pomocný spínací kontakt (NO) bez rozpínacího (0 NC). Konstrukce není určena pro řadovou montáž, čímž se přizpůsobuje aplikacím vyžadujícím jiné uchycení.

Rozměrové provedení usnadní plánování prostoru v rozváděči: šířka činí 52 mm, délka 113 mm a výška 94 mm. Při manipulaci a instalaci oceníte také hmotnost 483 g, která odpovídá robustnějšímu provedení pro výkonové spínání. Přístroj nese označení Schneider Electric a náleží do produktové linie Easy TeSys.

Shrnutí a doporučení produktu

Hledáte spolehlivý stykač s jasně definovaným chováním při spínání motorových aplikací i odporových zátěží? Tento model nabízí řešení s důrazem na jednoduchou integraci do řídicích obvodů a přehledné zapojení silové i ovládací části. Koncepce kontaktů podporuje čisté a opakovatelné přepínání, zatímco připojení vodičů je navrženo pro pevnost a stabilitu v provozu.

Pokud připravujete nový rozváděč nebo rozšiřujete stávající sestavu, vyplatí se projít celou nabídku v kategorii, kde snadno porovnáte různé konfigurace a vyberete vhodný kus pro vaši aplikaci. Pro další volbu obdobných přístrojů přejděte do přehledu Výkonové stykače a ministykače, kde najdete i další varianty s odlišným zapojením a ovládáním.
