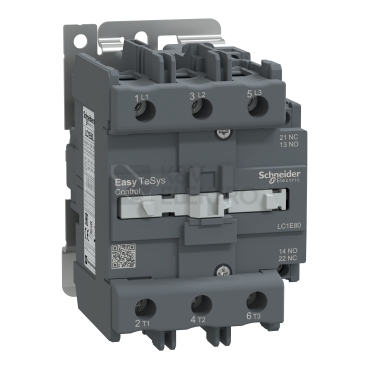

Stykač Schneider Electric Easy TeSys LC1E80P7 využívá pro ovládání AC napětí 230 V při 50/60 Hz, což usnadňuje napájení cívky z běžné sítě. Konstrukce pro AC spínání v kombinaci s pomocnými kontakty 1 NO a 1 NC poskytuje praktickou signalizaci či blokování v rozvaděči.
Specifikace schneider electric easy tesys stykače 80A 1Z+1V 230V LC1E80P7
Jde o výkonový stykač určený pro AC spínání, který zvládá při AC-3 a 400 V proud 80 A a při režimu AC-1 a 400 V proud 110 A. Pro motory či jiné indukční zátěže je připraven i s odpovídajícím výkonem 37 kW při AC-3 a 400 V. Ovládací obvod pracuje s AC napětím 230 V na 50 Hz a stejně tak s AC napětím 230 V na 60 Hz, což usnadňuje zapojení v různých sítích.
Pro hlavní proudový obvod jsou k dispozici 3 rozpínací hlavní kontakty (NC) a žádné spínací hlavní kontakty, které doplňuje dvojice pomocných kontaktů v konfiguraci 1 spínací (NO) a 1 rozpínací (NC). Připojení vodičů v hlavním obvodu zajišťují šroubové svorky, což je praktické pro pevné a přehledné zakončení.
Rozměrově stykač zapadne i do stísněnějších částí rozváděčů: šířka dosahuje 114 mm, celková délka činí 158 mm a výška je 153 mm. Při manipulaci a plánování umístění přijde vhod i údaj o hmotnosti 1 545 g, který napoví, jaké prostorové a mechanické uspořádání zvolit v rámci montáže a kabeláže.
Napájení cívky je koncipováno pro AC typ ovládacího napětí, díky čemuž odpadá potřeba doplňkových zdrojů či převodníků ovládacího obvodu. Tato konfigurace se osvědčí jak pro základní spínací funkce, tak pro zapojení se signalizací přes pomocné kontakty, například do nadřazeného řízení.
Shrnutí a doporučení produktu
Tento model z řady Easy TeSys zaujme jednoduchým ovládacím obvodem a kombinací pomocných kontaktů pro přehledné řízení i signalizaci stavu. Robustní svorkové připojení přispívá k jistotě v hlavním obvodu a rozměrové řešení napomáhá racionálnímu uspořádání v rozváděči. Jako součást spínacího řetězce poskytne stabilní základ pro řízení zátěží v běžném provozu.
Při výběru dalších prvků doporučujeme projít nabídku v kategorii Výkonové stykače a ministykače, kde snadno zvolíte vhodné varianty pro různé aplikace nebo navazující komponenty. Pro kompletní jištění a rozvody lze doplnit sestavu také o produkty Schneider Electric z oblastí, jako jsou jističe do 125A, rozvaděče a proudové chrániče.
