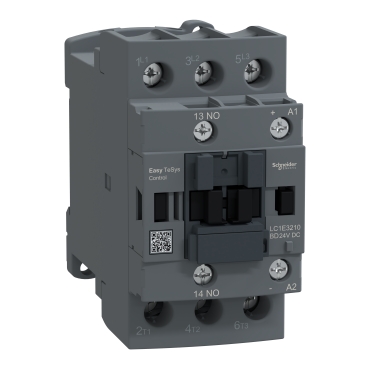

Schneider Electric Easy TeSys stykač 32A 1Z 24V LC1E3210BD

Schneider Electric Easy TeSys LC1E3210BD s ovládacím napětím DC 24 V spolehlivě řídí spínání v AC obvodech. V provedení pro AC-3 při 400 V a 32 A nabídne výkon až 15 kW, přičemž připojení hlavního obvodu zajišťuje šroubová svorka. Konstrukce zahrnuje 1 pomocný NO kontakt a 3 hlavní NO kontakty.

Specifikace schneider electric easy tesys stykače 32A 1Z 24V LC1E3210BD

Tento výkonový stykač pro AC spínání je určen k ovládání AC obvodů s napájením cívky DC 24 V. Ovládací a napájecí obvod pracuje s typem napětí DC, což usnadňuje integraci do běžných stejnosměrných řídicích systémů. V aplikacích kategorie AC-3 při 400 V dosahuje stykač provozního proudu 32 A a spínaného výkonu 15 kW, zatímco v kategorii AC-1 při 400 V zvládne proud až 50 A.

Připojení hlavního proudového obvodu je řešeno přes šroubovou svorku. Pro signální a ovládací účely je k dispozici 1 pomocný spínací kontakt NO. Hlavní výkonová část disponuje 3 spínacími kontakty NO, které zajišťují přímé spínání zátěže v AC obvodu. Kombinace těchto kontaktů umožňuje jednoduché zapojení v aplikacích, které vyžadují jasně definované spínací stavy.

Kompaktní konstrukci podtrhují rozměry šířka 54 mm, délka 113 mm a výška 93 mm, které usnadňují umístění v rozvodných sestavách s omezeným prostorem. Hmotnost 548 g poskytuje pevný základ pro stabilní montáž a spolehlivé mechanické uchycení v instalační pozici zvolené dle projektu.

V rámci celé řady Easy TeSys odpovídá tento model označení LC1E3210BD a je dodáván pod značkou Schneider Electric, což zaručuje sjednocenou logiku ovládacích napětí i kontaktového uspořádání v dané produktové linii.

Shrnutí a doporučení produktu

Hledáte řešení, které snadno zapojíte do stávajícího řízení a získáte stabilní spínání v AC obvodu? Tento model kombinuje jednoduché připojení, promyšlené uspořádání kontaktů a kompaktní rozměry, takže se dobře začlení do běžně navrhovaných rozváděčů i modernizovaných instalací. Praktická konstrukce zkracuje dobu zapojení a podporuje přehlednost vedení.

Pořídit si můžete také další modely v kategoriích odpovídajících vašemu projektu a sladit je v rámci jednoho řešení. Pro porovnání a výběr navštivte přehlednou nabídku Výkonové stykače a ministykače, kde snadno zvolíte optimální variantu podle požadované konfigurace a způsobu ovládání.

O výrobci

Celosvětově působící firma Schneider Electric vznikla ve Francii v roce 1836. Zpočátku se zaměřovala na zpracování oceli a dalších kovů, později se přeorientovala na výrobu elektrických zařízení. Společnost provozuje výrobní závod i v České republice, konkrétně v Písku. V naší nabídce naleznete mnoho výrobků z produkce Schneider Electric. Doporučujeme prohlédnout si třeba řady zásuvek a vypínačů Nová Unica, Sedna Design/Elements nebo Mureva. Škála společností Schneider vyráběných produktů je však mnohem širší a pokrývá například jističe do 125A, rozvaděče nebo proudové chrániče.
