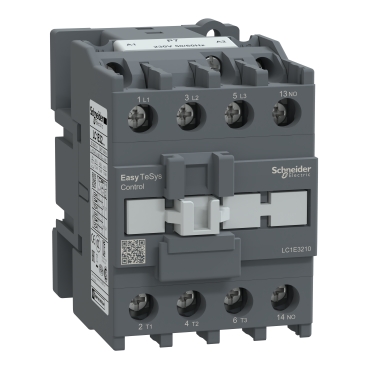

Schneider Electric Easy TeSys výkonový stykač s ovládacím napětím AC 230 V pro 50 Hz i 60 Hz spolehlivě pokryje běžné požadavky na spínání v AC aplikacích. Při AC‑3 na 400 V dosahuje jmenovitého proudu 32 A a výkonu 15 kW, což z něj dělá praktické řešení pro širokou škálu zátěží.
Specifikace schneider electric easy tesys stykače 32A 1Z 230V LC1E3210P7
Tento výkonový stykač pro AC spínání je navržen pro ovládání pomocí AC 230 V / 50 Hz i AC 230 V / 60 Hz, takže jej lze bez komplikací zapojit do soustav s odlišnou frekvencí. V aplikacích kategorie AC‑1 při 400 V umožňuje jmenovitý provozní proud 50 A, zatímco pro AC‑3 při 400 V je určen na jmenovitý provozní proud 32 A. Díky tomu zvládá spínání náročnějších zátěží v AC provozu.
Na kompaktním tělese jsou pro připojení hlavního obvodu k dispozici šroubové svorky, které zajišťují pevné a přehledné vedení přívodů. V sestavě hlavních kontaktů jsou přítomny 3 rozpínací kontakty (NC) a 0 spínacích kontaktů (NO). Pro ovládací a signalizační účely je k dispozici 1 pomocný spínací kontakt (NO) a 0 pomocných rozpínacích kontaktů (NC), což usnadní začlenění do logiky řízení a indikačních okruhů.
Kompaktní rozměry tělesa usnadňují rozmístění v rozvaděči i ve stísněných prostorech. Zařízení měří na šířku 60 mm, do hloubky 90 mm a na výšku 85 mm, přičemž jeho hmotnost činí 457 g. Celé provedení vychází z osvědčené platformy Easy TeSys značky Schneider Electric, kde je kladen důraz na srozumitelnou konfiguraci ovládací cívky a jasně definované spínací charakteristiky v AC provozu.
V aplikacích, kde se vyžaduje práce v kategorii AC‑3, poskytuje stykač při 400 V jmenovitý provozní výkon 15 kW, což umožňuje spolehlivé spínání zátěží podle příslušných pracovních podmínek. V AC‑1 při 400 V je pak k dispozici zmíněných 50 A, takže lze bezpečně obsloužit i odporové obvody v rámci stanovených limitů. Ovládací napětí AC 230 V s frekvencemi 50 Hz a 60 Hz zároveň zjednoduší návrh napájení cívky bez nutnosti dodatečných prvků pro přizpůsobení.
Shrnutí a doporučení produktu
Hledáte stykač, který snadno zapojíte do běžného ovládacího obvodu a zároveň získáte jasně definované spínací chování pro různé druhy zátěží? Toto provedení představuje vyváženou volbu pro projekty, kde je důležitá srozumitelná konfigurace kontaktů, přehledné připojení vodičů a kompaktní konstrukce pro úsporné uložení v rozvaděči.
Pro kompletní sestavu a širší výběr obdobných přístrojů doporučujeme prohlédnout kategorii Výkonové stykače a ministykače, kde snadno vyberete odpovídající varianty pro navazující zátěže či odlišné konfigurace pomocných kontaktů.
