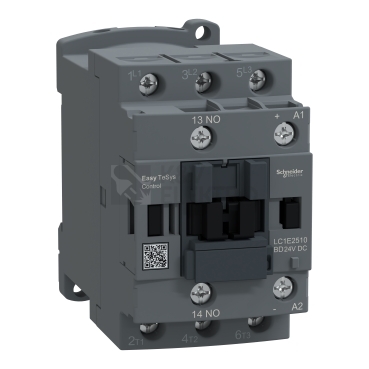

Schneider Electric Easy TeSys stykač 25A 1Z 24V LC1E2510BD

Stykač Schneider Electric Easy TeSys s ovládací cívkou DC 24 V spolehlivě spíná třífázové zátěže do AC‑3 režimu při 400 V. Díky konfiguraci 3 NO hlavních kontaktů a 1 NO pomocného kontaktu se hodí pro přímé řízení motorů i signální obvody, připojení usnadňují šroubové svorky.

Specifikace schneider electric Easy TeSys stykače 25A 1Z 24V LC1E2510BD

Ovládání zajišťuje cívka na DC 24 V, přičemž druh napájení ovládání je DC. V aplikacích s jmenovitým napětím 400 V dosahuje v provozním režimu AC‑3 hodnoty 25 A a odpovídajícího výkonu 11 kW. Pro provozní režim AC‑1 při 400 V je jmenovitý proud 32 A.

Hlavní proudový obvod tvoří 3 NO spínací póly bez rozpínacích kontaktů (0 NC). Pro signální a ovládací účely je integrován 1 NO pomocný kontakt a žádný pomocný rozpínací (0 NC). Hlavní svorky jsou řešeny jako šroubová svorka pro pevné a přehledné připojení vodičů.

Zařazení přístroje odpovídá provedení výkonový stykač, AC spínání. Konstrukcí není určen pro řadovou montáž, což je vhodné zohlednit při návrhu instalace a volbě upevnění v rozváděči.

Kompaktní rozměry usnadňují umístění v instalačním prostoru: šířka 50 mm, délka 113 mm, výška 94 mm. Celková hmotnost dosahuje 483 g, což přispívá k jistému usazení a mechanické stabilitě sestavy.

Shrnutí a doporučení produktu

Hledáte spolehlivé spínání třífázových zátěží se srozumitelnou konfigurací kontaktů a jednoduchým připojením? Tento model na to cílí přímočarou koncepcí obvodů, která usnadní zapojení i diagnostiku v provozu. Díky kompaktním rozměrům se dobře začlení do rozváděčů s omezeným prostorem a šroubové svorky urychlí práci v montáži.

Při výběru dalších přístrojů do stejného obvodu doporučujeme projít si kompletní nabídku v kategorii Výkonové stykače a ministykače, kde snadno vyberete související prvky pro jednotný systém a konzistentní parametry.
