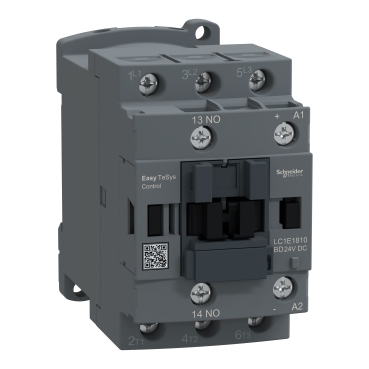

Schneider Electric Easy TeSys stykač 18A 1Z 24V LC1E1810BD

Výkonový stykač Schneider Electric Easy TeSys s ovládací cívkou na DC 24 V spolehlivě obslouží třífázové zátěže při běžném průmyslovém spínání AC. Konstrukce se třemi hlavními spínacími kontakty a jedním pomocným spínacím kontaktem usnadní návrh ovládacích obvodů i signalizaci stavu.

Specifikace stykače schneider Electric Easy TeSys 18A 1Z 24V LC1E1810BD

Ovládání probíhá napětím DC 24 V, přičemž druh napájení pro řízení je DC. Přístroj je určen pro AC spínání a zvládá zatížení v režimu AC‑3 při 400 V s proudem 18 A, což odpovídá výkonu 7,5 kW. Pro režim AC‑1 při 400 V je k dispozici vyšší proudová zátěž 32 A, což umožňuje spínání odporových zátěží.

Konfigurace hlavního obvodu nabízí 3 NO hlavní spínací kontakty a neobsahuje žádný hlavní rozpínací kontakt 0 NC. V pomocném obvodu je integrován 1 NO spínací kontakt bez rozpínacího kontaktu 0 NC, což zjednodušuje základní signalizaci. Připojení silových vodičů zajišťuje šroubová svorka pro pevné a přehledné zakončení vodičů.

Stykač není určen pro řadovou montáž, takže jeho umístění a upevnění je vhodné řešit s ohledem na konkrétní rozvaděč a zvolenou instalační koncepci. Díky svému provedení typu výkonový stykač pro AC spínání se uplatní v aplikacích, kde je vyžadováno spolehlivé spínání motorů a dalších třífázových zařízení v kategorii AC‑3.

Kompaktní rozměry usnadňují plánování prostoru v rozvaděči: šířka činí 52 mm, výška 92 mm a délka 112 mm. Při návrhu je vhodné počítat s hmotností přístroje 483 g, aby bylo zajištěno adekvátní mechanické uchycení i komfort při manipulaci. Značka výrobce je Schneider Electric, řada Easy TeSys podtrhuje praktické řešení pro standardní aplikace.

Shrnutí a doporučení produktu

Tento stykač představuje promyšlenou volbu pro projekty, kde je kladen důraz na jasně definované spínací režimy a přehledné zapojení ovládacího i silového obvodu. Uživatel ocení jednoduché připojení a srozumitelnou konfiguraci kontaktů, která podporuje rychlé uvedení do provozu i snadnou údržbu.
