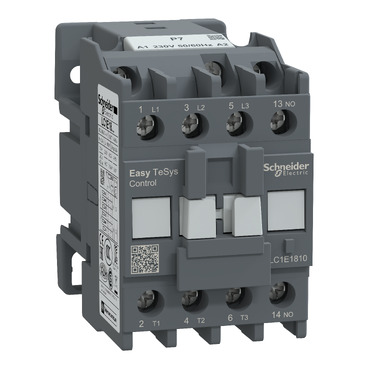

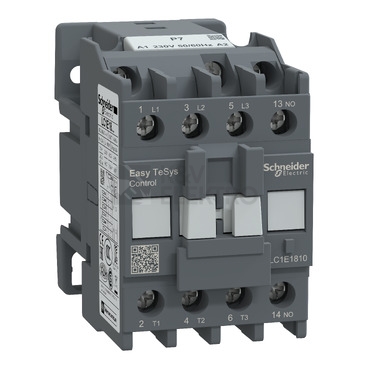

Schneider Electric Easy TeSys stykač 18A 1Z 230V LC1E1810P7

Stykač Schneider Electric Easy TeSys s ovládací cívkou na AC 230 V při 50/60 Hz spolehlivě obslouží motorové i odporové zátěže díky zátěžové kategorii AC-3 18 A / 400 V a svorkám pro pevné připojení. V kompaktním těle s rozměry 50 × 85 × 75 mm nabídne i 1 pomocný NO kontakt pro signalizaci nebo blokování.

Specifikace schneider electric easy tesys stykač 18A 1Z 230V LC1E1810P7

Tento výkonový stykač s AC spínáním je vybaven ovládací cívkou na AC 230 V při frekvencích 50 Hz i 60 Hz. Díky tomu se snadno začlení do běžných ovládacích obvodů bez nutnosti speciálního napájení. Typ napětí pro řízení i napájení je určen jako AC.

Pro motorové aplikace je k dispozici zátěžová charakteristika AC-3 s dimenzovaným provozním proudem 18 A při 400 V a odpovídajícím dimenzovaným provozním výkonem 7,5 kW. U odporových zátěží v kategorii AC-1 dosahuje při 400 V dimenzovaného provozního proudu 32 A, což rozšiřuje možnosti použití ve spínání různých typů obvodů.

Hlavní proudový obvod využívá připojení přes šroubovou svorku. Konfiguraci hlavních kontaktů tvoří 3 rozpínací (NC) a 0 spínacích (NO). Pro doplňkové funkce a signalizaci je k dispozici 1 pomocný spínací kontakt (NO) a 0 pomocných rozpínacích kontaktů (NC).

Kompaktní provedení usnadňuje návrh rozváděče i instalaci do strojních celků. Stykač měří na šířku 50 mm, do hloubky 85 mm a na výšku 75 mm. Při těchto rozměrech si zachovává solidní mechanickou robustnost, přičemž hmotnost činí 344 g.

Zařazení produktu jako výkonový stykač, AC spínání potvrzuje jeho využití v ovládacích a výkonových obvodech s napájením střídavým napětím. Značkové provedení Schneider Electric přináší ucelenou kompatibilitu v rámci typové řady a dobré možnosti integrace do stávajících projektů.

Shrnutí a doporučení produktu

Hledáte jistotu při spínání výkonových obvodů a přehlednou integraci do stávajících systémů? Tento model nabízí vyvážené řešení pro řízení zátěží a snadné začlenění do ovládacích schémat. Díky promyšlené konfiguraci kontaktů a praktickému příslušenství v rámci značkové řady snadno pokryjete běžné požadavky na ovládání i signalizaci.

Pro porovnání dalších variant a nalezení vhodného provedení do vašeho projektu doporučujeme projít si kompletní nabídku v kategorii Výkonové stykače a ministykače. Snadno tak zvolíte konfiguraci, která nejlépe zapadne do vaší aplikace a rozváděče.
