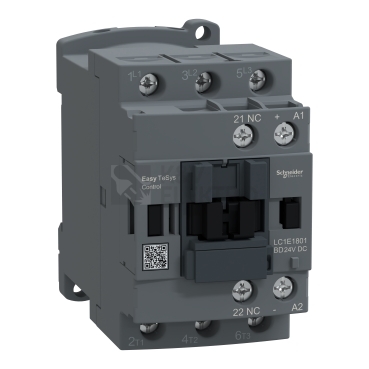

Schneider Electric Easy TeSys stykač 18A 1V 24V LC1E1801BD

Stykač Schneider Electric Easy TeSys pracuje s DC ovládacím napětím 24 V, což zajišťuje jednoznačnou volbu pro aplikace s DC řízením. Při spínání v kategorii AC‑3 na 400 V dosahuje provozního proudu 18 A a nabízí spolehlivé třípólové spínání.

Specifikace schneider electric Easy TeSys stykač 18A 1V 24V LC1E1801BD

Tento výkonový prvek je koncipován pro AC spínání a využívá DC ovládací napětí 24 V, přičemž typ ovládacího napětí odpovídá DC. V hlavním obvodu jsou k dispozici 3 spínací kontakty (NO) a pomocné obvody doplňuje 1 rozpínací kontakt (NC), což umožňuje jednoznačné zapojení řídicích signálů i výkonové části.

V provozní kategorii AC‑3 při 400 V je k dispozici provozní proud 18 A a dimenzovaný výkon 7,5 kW. Pro aplikace s menšími nároky na spínací cykly lze využít i zatížení v kategorii AC‑1 při 400 V s hodnotou 32 A. Ovládací obvod vychází z dimenzovaného napětí Us DC 24 V, což usnadňuje integraci do stejnosměrných řídicích systémů.

Připojení hlavního proudového obvodu je řešeno přes šroubovou svorku, která dovoluje pevné dotažení vodičů. Pro způsob montáže je určeno, že není vhodný pro řadovou montáž, což je praktická informace pro návrh umístění v rozváděči nebo zařízení. Mechanické provedení dále charakterizují rozměry šířka 50 mm, délka 113 mm a výška 94 mm, hmotnost činí 483 g.

Zařazení produktu označuje výkonový stykač, AC spínání, a značkou je Schneider Electric. Konkrétní konfigurace hlavních a pomocných kontaktů (3 NO v hlavním obvodu a 1 NC v pomocném) přispívá k přehlednému návrhu řízení bez nutnosti doplňkových modulů, pokud je vyžadována signalizace vypnutého stavu.

Shrnutí a doporučení produktu

Hledáte spínací prvek pro projekty, kde je žádoucí jasně definované řízení a přehledná konfigurace kontaktů? Tento model představuje promyšlenou volbu pro sestavy, ve kterých oceníte jednotné výrobní zpracování a snadnou integraci do stávajících rozváděčů. Při plánování nového projektu nebo modernizace je praktické pořídit spínací komponenty z jedné produktové linie.

Pro kompletní návrh řešení se podívejte na aktuální nabídku v kategorii Výkonové stykače a ministykače. Pokud preferujete jednotné portfolio jednoho výrobce, prohlédněte si sortiment značky na stránce Schneider Electric. Do související sestavy vybírejte také vhodné ochranné a rozváděčové prvky, například z kategorií jističe do 125A, proudové chrániče a rozvaděče, aby celá instalace vycházela z kompatibilních prvků jednoho výrobce.
