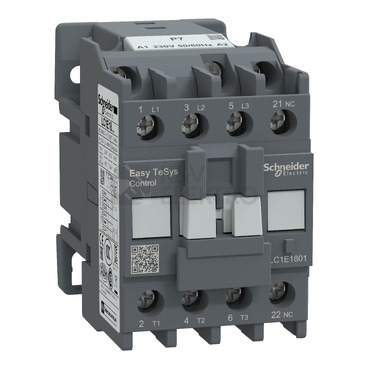

Schneider Electric Easy TeSys stykač 18A 1V 230V LC1E1801P7

Schneider Electric Easy TeSys stykač LC1E1801P7 s ovládací cívkou 230 V AC při 50/60 Hz spolehlivě zajistí spínání v aplikacích, kde je vyžadováno AC spínání. Přináší dimenzovaný proud v AC-3 18 A při 400 V a výkon v AC-3 7,5 kW při 400 V, což podporuje efektivní provoz třífázových zátěží.

Specifikace schneider electric Easy TeSys stykače 18A 1V 230V LC1E1801P7

Zařízení je koncipováno jako výkonový stykač, AC spínání a vyhoví aplikacím se standardním síťovým ovládáním díky ovládací cívce 230 V AC při 50 Hz i 230 V AC při 60 Hz. Pro hlavní proudový obvod je připraveno připojení přes šroubovou svorku, což zajišťuje pevné a přehledné zakončení vodičů v rozvaděči či stroji.

Při spínání odporových zátěží umožňuje provoz s dimenzovaným proudem Ie 32 A v AC-1 při 400 V. Pro spouštění motorů a běžné provozní cykly je určen dimenzovaný proud Ie 18 A v AC-3 při 400 V, přičemž dosažitelný výkon v AC-3 při 400 V je 7,5 kW. Tato kombinace parametrů podporuje stabilní a opakovatelné spínání v průmyslových i technologických uzlech, kde je vyžadována spolehlivá manipulace s třífázovými zátěžemi.

Konfigurace pólů je řešena pro bezpečné rozpínání hlavního obvodu: k dispozici jsou 3 hlavní rozpínací kontakty (NC) a 0 hlavních spínacích kontaktů (NO). Pro signalizaci nebo blokování obvodů slouží 1 pomocný rozpínací kontakt (NC), který usnadní řízení nadřazenou logikou či propojení s ovládacími prvky.

Instalaci usnadňuje kompaktní provedení s rozměry šířka 50 mm, délka 85 mm a výška 75 mm. Při návrhu sestavy oceníte i hmotnost 341 g, která napomáhá pevné fixaci na montážní ploše a přehlednému uspořádání. Ovládání a napájení probíhá na AC, což zjednodušuje integraci do běžných rozváděčů s dostupným síťovým napětím.

Shrnutí a doporučení produktu

Tento stykač je vhodnou volbou tam, kde je zapotřebí rychlé a stabilní spínání s jednoduchým ovládáním a jasnou signalizací stavu. Konstrukce s pevnými svorkami přispívá k bezproblémové montáži, kompaktní tvar usnadní návrh rozváděče a přítomnost pomocného kontaktu podpoří bezpečné řízení. Díky vyvážené kombinaci vlastností dobře zapadne do sestav pro spouštění a blokování.

Pokud budujete nový rozváděč nebo rozšiřujete stávající instalaci, prohlédněte si celou nabídku v kategorii Výkonové stykače a ministykače. Snadno tak vyberete odpovídající variantu pro požadované zapojení a sladíte parametry v rámci jedné aplikace.
