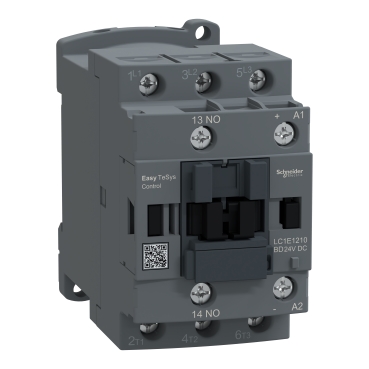

Schneider Electric Easy TeSys stykač 12A 1Z 24V LC1E1210BD

Schneider Electric Easy TeSys LC1E1210BD využívá ovládací obvod na DC 24 V, což usnadňuje začlenění do stejnosměrně řízených systémů. Při spínání motorů v režimu AC‑3 na 400 V dosahuje provozního proudu 12 A a výkonu 5,5 kW, přičemž tři hlavní spínací póly doplňuje 1 pomocný spínací kontakt.

Specifikace schneider electric easy tesys stykače LC1E1210BD

Jedná se o výkonový stykač pro AC spínání, který vychází z řady Easy TeSys a hodí se pro sestavy, kde je vyžadováno ovládání stejnosměrným napětím. Ovládací část pracuje s napětím DC 24 V a typ napětí pro řízení odpovídá DC. V hlavním obvodu jsou k dispozici 3 spínací kontakty NO a nulový počet rozpínacích kontaktů NC 0, což umožňuje jednoznačně směrované spínání třífázových zátěží.

Pro připojení silových vodičů slouží šroubová svorka, která podporuje pevné a přehledné zakončení. V pomocném obvodu je integrován 1 spínací kontakt NO, zatímco rozpínací kontakt NC není osazen 0. Díky tomu lze snadno realizovat základní signalizaci nebo řídicí vazby bez nutnosti dalších modulů.

V aplikační třídě AC‑3 při 400 V dosahuje stykač dimenzovaného provozního proudu 12 A a při téže napěťové hladině také dimenzovaného výkonu 5,5 kW. Pro obecné odporové zátěže v AC‑1 při 400 V je k dispozici proudová dimenze 25 A. Tato kombinace parametrů pokrývá běžné spínání motorů i standardních nenáročných zátěží v rozvodech nízkého napětí.

Zařazení do rozváděčů usnadňuje kompaktní provedení s šířkou 54 mm, výškou 94 mm a délkou 115 mm. Hmotnost dosahuje 483 g, což přináší solidní mechanickou stabilitu při montáži i provozu. Konstrukce není určena pro řadovou montáž na lištu, parametr „vhodné pro řadovou montáž“ má hodnotu Ne, proto je nutné zvolit jiný způsob upevnění podle dispozic rozváděče.

Z hlediska zařazení v sortimentu jde o výkonový stykač, AC spínání značky Schneider Electric. Typové označení LC1E1210BD napovídá kombinaci tří hlavních spínacích kontaktů a jednoho pomocného NO kontaktu, což usnadňuje návrh řídicích obvodů a přináší přehlednou logiku připojení.

Shrnutí a doporučení produktu

Tento model je vhodný pro projekty, kde je kladen důraz na jednoduché řízení a jasnou topologii spínání. Kompaktní rozměry zjednodušují plánování místa v rozváděči a šroubové svorky nabízejí přehledné připojení vodičů. V praxi tak ušetříte čas při montáži i servisu.

Hledáte další varianty nebo příslušné provedení pro různá zapojení? Prohlédněte si nabídku v kategorii Výkonové stykače a ministykače, kde snadno vyberete odpovídající řešení podle potřeb projektu.
