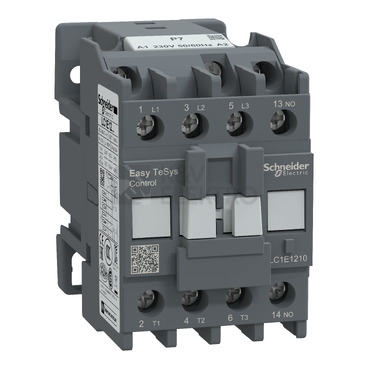

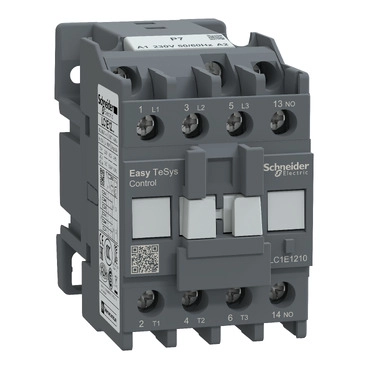

Schneider Electric Easy TeSys stykač LC1E1210P7 nabízí ovládání na AC 230 V při 50 Hz i AC 230 V při 60 Hz, díky čemuž snadno zapadne do běžných řídicích obvodů. Pro spínání motorových zátěží poslouží proudová charakteristika AC-3 s výkonem 5,5 kW při 400 V a provozním proudem 12 A.
Specifikace schneider electric Easy TeSys stykače 12A 1Z 230V LC1E1210P7
Zařízení spíná v kategorii AC-3 při 400 V s dimenzovaným provozním proudem 12 A, pro méně náročné odporové zátěže je určena kategorie AC-1 při 400 V s proudem 25 A. Ovládací obvod vychází z napájení AC 230 V při frekvenci 50 Hz nebo 60 Hz, což usnadňuje integraci do standardních rozvaděčů a automatizačních sestav.
Hlavní proudový obvod je řešen přes šroubovou svorku. Konfigurace kontaktů zahrnuje 3 hlavní rozpínací kontakty (NC) a 0 hlavních spínacích kontaktů (NO), pro signalizaci nebo logiku řídicích obvodů je k dispozici 1 pomocný spínací kontakt (NO) a 0 pomocných rozpínacích kontaktů (NC).
Prostorové požadavky usnadňují integraci do projektu: šířka činí 85 mm, délka 75 mm a výška 50 mm. Při návrhu mechanického uložení lze počítat s hmotností 339 g. Zařazení přístroje odpovídá kategorii výkonový stykač, AC spínání.
Shrnutí a doporučení produktu
Hledáte stykač s ovládáním na běžné síťové napětí a konfigurací, která pokryje spínání motorových i odporových zátěží? Tento model poskytuje rychlou integraci do řídicích obvodů, přehlednou signalizaci pomocným kontaktem a spolehlivé připojení díky pevnému svorkování. Kompaktní provedení navíc usnadňuje návrh panelu a rozložení komponent.
Pro výběr dalších variant a příbuzných přístrojů navštivte kategorii Výkonové stykače a ministykače, kde snadno zvolíte odpovídající konfiguraci kontaktů, ovládací napětí či výkonové parametry podle potřeb projektu.
O výrobci
Celosvětově působící firma Schneider Electric vznikla ve Francii v roce 1836. Zpočátku se zaměřovala na zpracování oceli a dalších kovů, později se přeorientovala na výrobu elektrických zařízení. Společnost provozuje výrobní závod i v České republice, konkrétně v Písku. V naší nabídce naleznete mnoho výrobků z produkce Schneider Electric. Doporučujeme prohlédnout si třeba řady zásuvek a vypínačů Nová Unica, Sedna Design/Elements nebo Mureva. Škála společností Schneider vyráběných produktů je však mnohem širší a pokrývá například jističe do 125A, rozvaděče nebo proudové chrániče.
