Ventilátor pro rozvaděčové skříně Schneider Electric ClimaSys slouží k účinnému oběhu vzduchu v instalacích, kde se používá napájení 230 V. Nabízí IP54 a proudění se standardním filtrem až 838 m3/h, při nominálním příkonu 150 W v režimu 50 Hz. Instalace probíhá pomocí západkového upevnění.

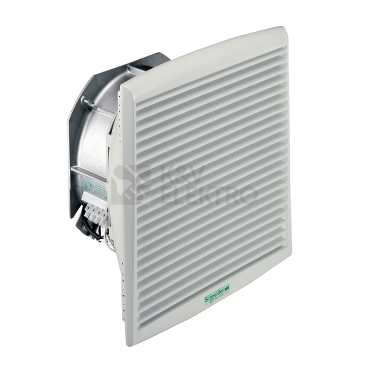

Specifikace ventilátoru Schneider Electric ClimaSys NSYCVF850M230PF
Tento zásuvný oběhový ventilátor je určen pro montáž do skříňových rozvaděčů, kde zajišťuje stálou cirkulaci vzduchu přes integrovaný filtr. Díky západkovému upevnění se snadno zasazuje do připraveného výřezu. Připojení je řešeno přes svorky s vedením pomocí kabelu, což usnadňuje zapojení v rozvaděči. Přední i zadní stranu chrání dvě mřížky, které brání nežádoucímu kontaktu s oběžnými částmi a současně doplňují vzhled výstupní mřížky z termoplastu v šedém odstínu RAL 7035.
Při návrhu výřezu lze vycházet z rozměrů 291 × 291 mm. Těleso ventilátoru má kompaktní rozměry 336 × 316 × 162 mm, které napomáhají hladkému začlenění do čelního panelu rozvaděčové skříně. Konstrukce zásuvného provedení usnadňuje manipulaci při instalaci a servisu, přičemž filtrační prvek podporuje stabilní proudění i v prostředí s prašností.
Zařízení umožňuje provoz jak při frekvenci 50 Hz, tak 60 Hz. Tomu odpovídá i volný průtok se standardním filtrem, který je dimenzován pro obě frekvenční režimy. Provozní parametry jsou vyvážené s ohledem na spolehlivou ventilaci v rozvaděči a na zachování krytí v prostředí, kde je vyžadována zvýšená odolnost vůči prachu a vlhkosti.
Shrnutí a doporučení produktu
Řešení oceníte tam, kde je zapotřebí kombinace rychlé montáže, bezpečného provozu a filtrace proudícího vzduchu. Zásuvné provedení zkracuje čas instalace, ochranné mřížky zvyšují bezpečnost a filtrační prvek přispívá k čistotě vnitřního prostoru rozvaděče.
Pořídit si u nás můžete i další typy ventilátorů. Nabízíme například ventilátory stolní a stojací, průmyslové či koupelnové a případně i příslušenství. Za prohlídku stojí i naše bohatá nabídka kabelů a konektorů či nářadí, kde nechybí ani lisovací (krimpovací) kleště, odizolovací nářadí, štípací kleště na kabely – ani elektrické a AKU nářadí.
Technické detaily
- Provozní napětí při AC 60 Hz: 230 V
- Dimenzovaný výkon: 150 W (50 Hz), 195 W (60 Hz)
- Objemový tok volně proudící se standardním filtrem: 803 m3/h (50 Hz), 838 m3/h (60 Hz)
- Stupeň krytí: IP54
- Připojení: připojovací svorky pomocí kabelu
- Materiál výstupní mřížky: termoplast (ASA PC), šedá RAL 7035
- Počet ochranných mřížek: 2 (přední a zadní strana)
- Rozměry: 336 × 316 × 162 mm
- Rozměry výřezu: 291 × 291 mm
