Sada řadových svorek WAGO TopJobS 821-122 pro hlavní rozvaděč FI

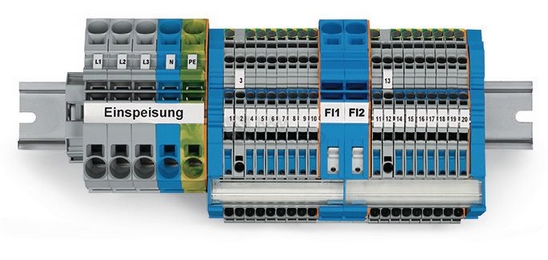

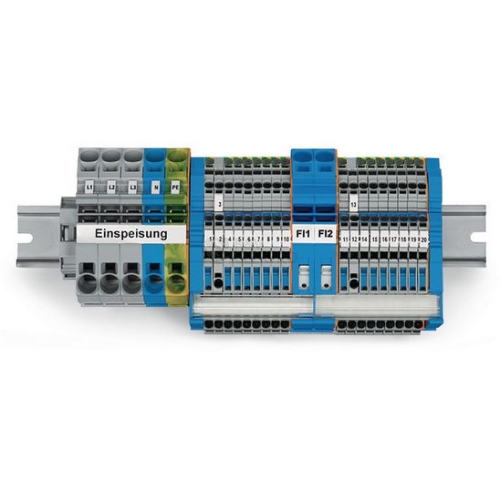

Sada řadových svorek WAGO TopJobS 821-122 je ideální řešení pro hlavní rozvaděče vybavené dvěma proudovými chrániči (RCB). Obsahuje kompletní sadu komponentů nezbytných pro bezpečné a přehledné zapojení – včetně napájecích svorek a připojení až 14 samostatných obvodů střídavého proudu a dvou třífázových obvodů.

Specifikace sady řadových svorek WAGO TopJobS pro hlavní rozvaděč FI, 821-122

Klíčovým prvkem sady je rozvod zemního potenciálu pomocí dvou přípojnic N (10 × 3 mm), které umožňují vedení nulového vodiče. Díky integrovaným odpojovačům neutrálního vodiče v instalační patrové svorce je možné snadno oddělit jednotlivé potenciály N, což je nezbytné například při měření izolačního odporu během revizí.

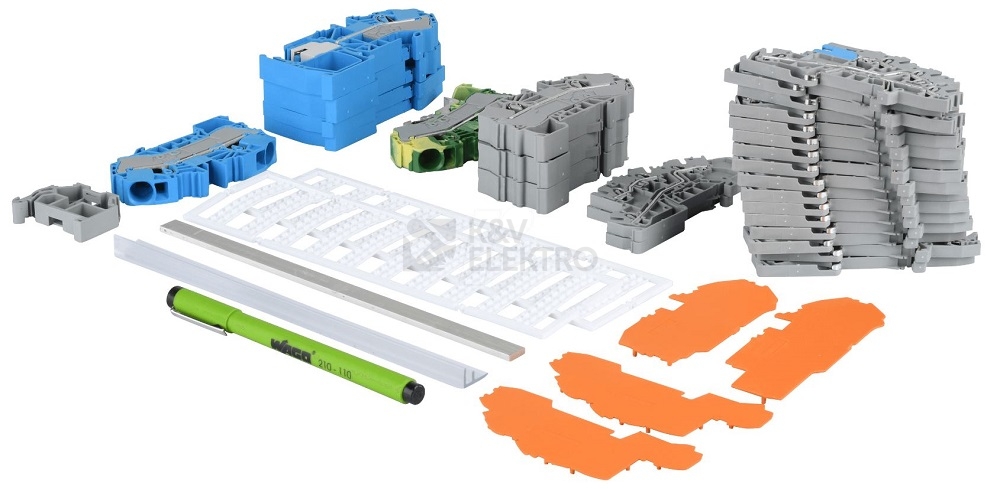

Obsahuje:

• 16× instalační patrová svorka; NT/L/PE; 4 mm² (2003-7641)
• 2× instalační patrová svorka; L/L; 4 mm² (2003-7642)
• 2× koncová bočnice a přepážka (2003-7692)
• 3× 2vodičová napájecí svorka pro rozvaděče; šedá; 16 mm² (2016-7601)
• 1× 2vodičová napájecí svorka pro rozvaděče; modrá; 16 mm² (2016-7604)
• 1× 2vodičová svorka pro ochranný vodič; zelenožlutá; 16 mm² (2016-7607)
• 1× koncová bočnice a přepážka (2016-7692)
• 2× 1vodičová rozpojovací svorka N; modrá; 16 mm² (2016-7714)
• 1× koncová bočnice a přepážka (2016-7792)
• 1× bezšroubová koncová svěrka; šířka 10 mm (249-117)
• 2× držák přípojnice; s funkcí koncové svěrky (2009-305)
• 1× přípojnice, pocínovaná; 0,2 m (210-133)
• 1× kryt přípojnice; transparentní; 0,2 m (777-303)
• 1× popisovací pásek; bílý; délka 0,5 m (2009-110)
• 1× popisovací karta WMB; 1–50 (793-5566)
• 1× popisovací karta WMB; L1, L2, L3, N, PE (793-5472)
• 1× popisovač (210-110)

Rozměry sady - šířky bloku vč. koncové svěrky – jsou: 20,52 cm.

Technické detaily sady řadových svorek WAGO

• Typ elektrické přípojky: bezšroubová svorka
• Způsob montáže: DIN lišta 35 mm
• Materiál izolačního tělesa: termoplast
• Provozní teplota: 105 °C
• Třída hořlavosti dle UL 94: V 0

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Sada řadových svorek WAGO TopJobS 821-122 pro hlavní rozvaděč FI splňuje příslušné normy ČSN.
