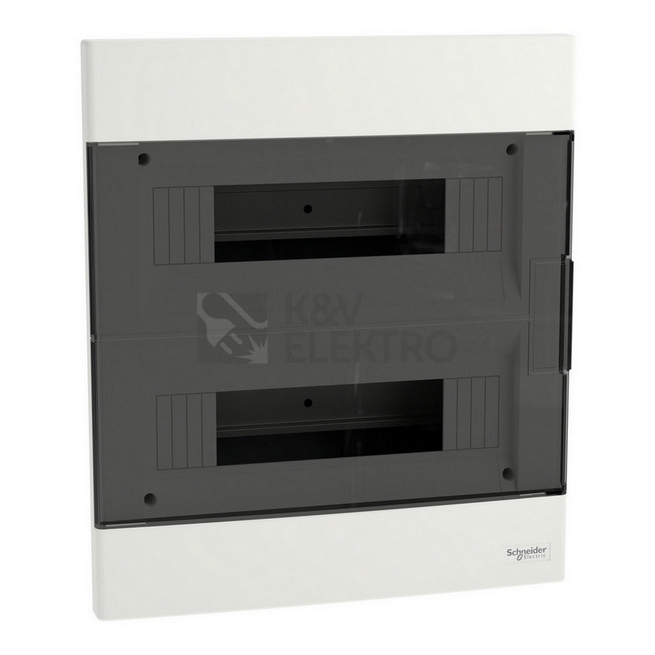

Rozvodnice pod omítku Schneider Electric EASY9 EU 24M kourové dveře EZ9EUA212

Tento Easy9 EU produkt je modulární skříň pro zapuštěnou montáž. Skládá se z ​2 řady 12 modulů o ​průměru 18 mm. Lze do něj umístit všechny typy modulárních rozváděčů. Dodává se s ​1 zemnicí a ​1 nulovou svorkovnicí s ​jejich podpěrou a ​každá svorkovnice má 16 výstupů (8x16mm² + 8x10mm²). Je vybaven oboustrannými průhlednými kouřovými dveřmi s ​úhlem otevření 180°. Barva skříně je bílá (RAL 9003). Tato skříň je určena pro vnitřní instalaci. Stupeň krytí je IP40 při zavřených dveřích a ​IP30 při otevřených dveřích. Kabely mohou vstupovat ze 4 stran skříně skrz otvory pro vstupní trubky. Je určen pro nové nebo rekonstruované instalace v ​obytných budovách. Jmenovitý proud In je až 63 A. Jmenovité izolační napětí Ui je 500 V. Jmenovité provozní napětí Ue je 400 V. Vnitřní komponenty skříně jsou zadní skříň, odnímatelné šasi s ​DIN lištou a ​přední kryt s ​výřezem. Rozměry jsou (š) 300 mm x (v) 345 mm x (h) 99 mm. Šířka v ​roztečích 9 mm je 48. Hmotnost produktu je 1,24 kg. Kryt je vyroben ze samozhášivého plastu. Jeho odolnost proti plamenům a ​abnormálnímu teplu je 650 °C s ​dobou trvání 30 minut podle normy IEC 60695-2-10. Třída elektrické izolace je třída II (dvojitá izolace). Stupeň znečištění je 2. Podle normy IEC 62262 je stupeň ochrany IK07. Provozní teplota je od -25 °C do +60 °C. Skladovací teplota je od -25°C do +70°C. Tento kryt je v ​souladu s ​normou IEC 60670-1-24.
