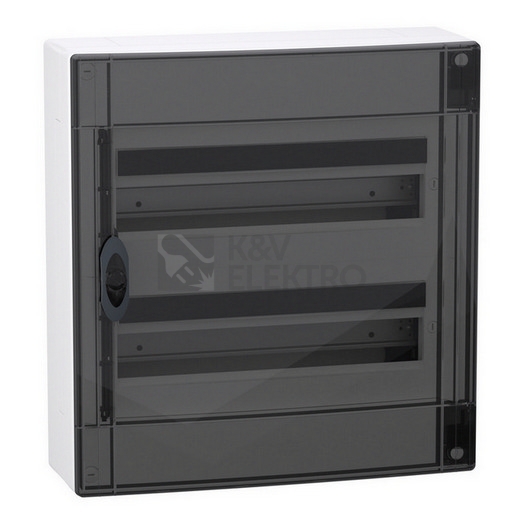

Rozvodnice pro montáž na stěnu z řady PrismaSet nabízí kapacitu 36 modulů uspořádaných do 2 řad, a díky kouřovým dveřím s transparentním provedením umožní rychlou vizuální kontrolu osazených přístrojů. Skříň z plastu v odstínu bílá RAL 9003 zapadne do moderních interiérů.
Specifikace rozvodnice nástěnná Schneider Electric PrismaSet 36M XS LVSXR218 kouřové dveře

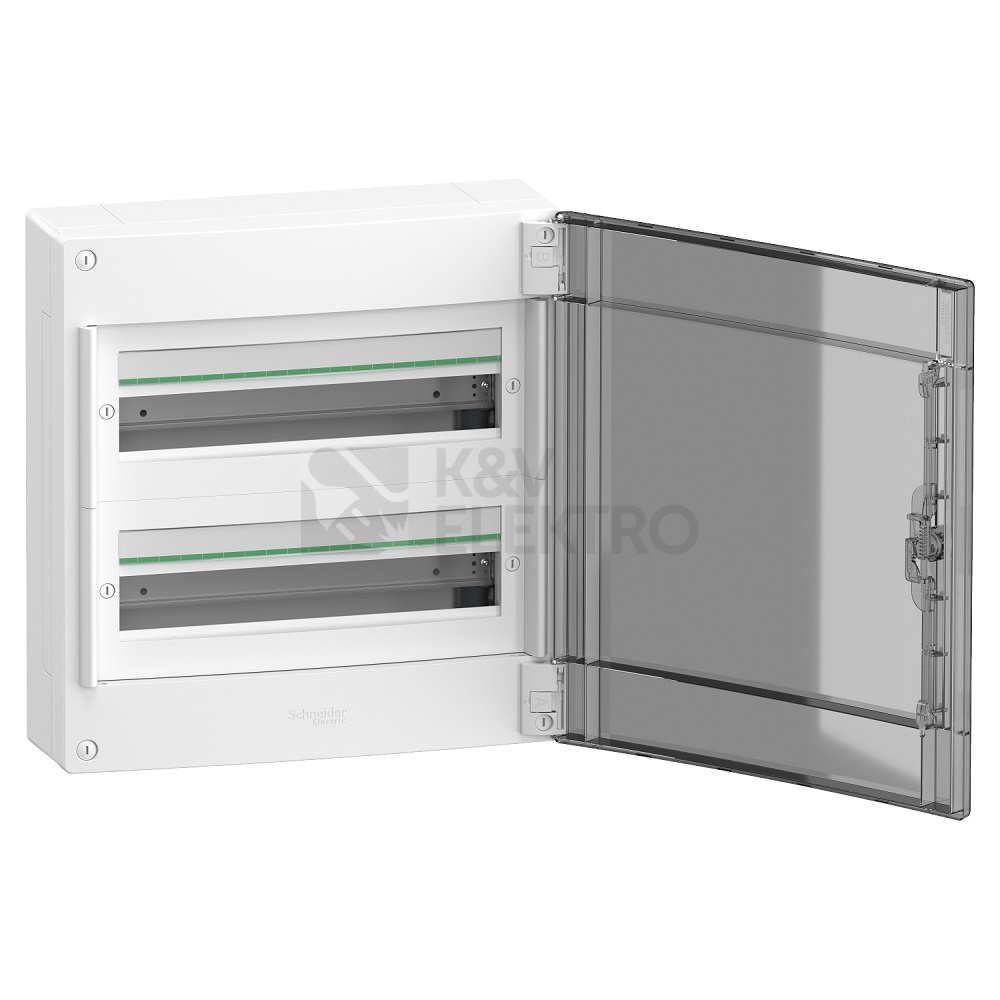

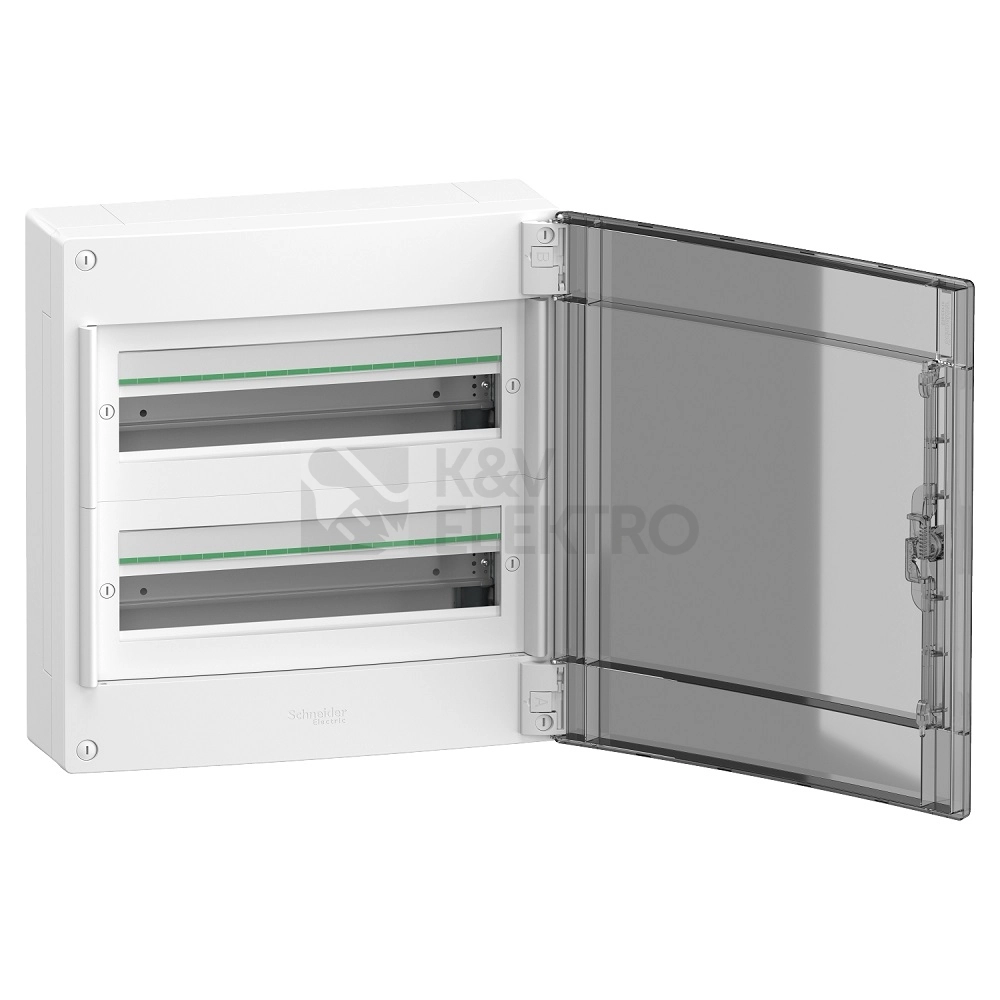

Modulární řešení pro elektroinstalace sází na přehledné uspořádání ve dvou řadách a šířku každé řady 18 modulů. Rozvodnice je určena pro nástěnnou instalaci a využívá DIN lištu pro upevnění přístrojů. Přístup chrání dveře v uzavřeném provedení a transparentní víko/dveře usnadňují kontrolu zapojení bez otevírání.
Vnitřní uspořádání podporuje efektivní práci díky šroubovým svorkovnicím pro připojení neutrálního a zemnícího bloku. Pro budoucí rozšíření instalace rozvodnice počítá s možností nástavby. Provedení skříně z odolného plastu a krytí IP40 se zavřenými dvířky doplňuje barevné sladění v odstínu bílá s RAL 9003.
Rozměrově je rozvodnice navržena pro pohodlnou montáž i servis. Vnější profil tvoří výška 450 mm, šířka 426 mm a hloubka 145 mm, přičemž vnitřní hloubka 135 mm poskytuje prostor pro přístroje a vodiče. Deklarované mechanické vlastnosti a shoda s normami vycházejí ze specifikace výrobce.
Shrnutí a doporučení produktu
Tato rozvodnice je vhodná tam, kde je žádoucí přehlednost osazení a rychlá kontrola stavu díky průhledným dvířkům. Praktické vnitřní uspořádání se svorkovnicemi zjednodušuje práci montérům a umožňuje čisté vedení zapojení. Pro projekty, u kterých se počítá s rozšířením, přijde vhod řešení s přípravou na nástavbu.
Pro výběr dalších rozměrových variant a uspořádání navštivte kategorii Modulové rozvodnice, případně pak další typy rozvodnic a rozvaděčů. Nabízíme i elektroměrové rozvaděče, datové a telefonní rozvaděče, pojistkové rozvaděče aj.
Technické detaily
- Počet modulů: 36
- Počet řad: 2
- Šířka v počtech modulů: 18
- Provedení krytu: zavřené
- Materiál skříně: plast
- Výška: 450 mm
- Šířka: 426 mm
- Hloubka/výška: 145 mm
- Vnitřní hloubka: 135 mm
- Barva: bílá
- Přibližná barva RAL: 9003
- Stupeň krytí IP: IP40
- Jmenovitý proud: až do 90 A
- Třída ochrany: 2
- Shoda s normami: IEC 60670-1 a 24, IEC 61439-1 a -3
- Stupeň krytí: IP40
- Mechanická odolnost: IK09 s dvířkami
