Montáž na stěnu usnadní rychlé osazení rozvodnice přímo na povrch, přičemž 24 modulů rozdělených do 2 řad poskytne místo pro přístroje běžné šířky 12 modulů na řadu. Díky provedení s průhlednými dvířky máte přehled o osazených modulech bez nutnosti otevírání krytu.

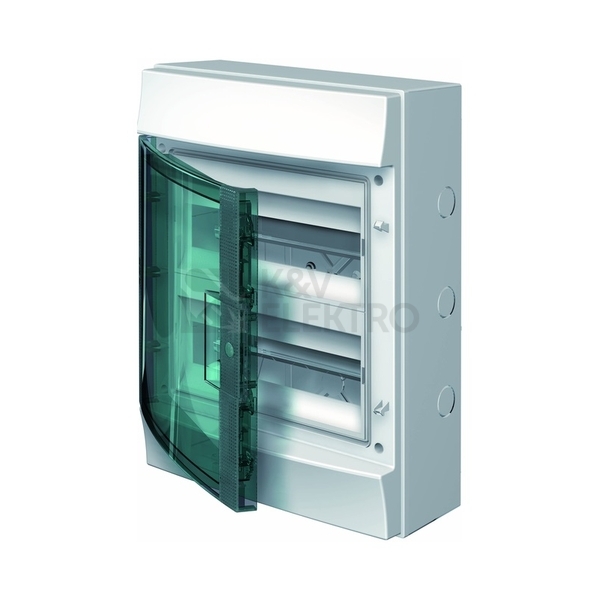

Specifikace rozvodnice na omítku MISTRAL65 24M 1SLM006502A1204 průhledná dvířka
Tato instalační rozvodnice se instaluje přímo na stěnu a je určena pro povrchovou montáž. Uzavřené provedení krytu chrání vnitřní vybavení, průhledná dvířka umožňují vizuální kontrolu stavu přístrojů. Konstrukce je z plastu v šedém odstínu odpovídajícímu RAL 7035, což napomáhá sladění s ostatní elektroinstalací. Využití je vhodné v prostředí, kde je vyžadována ochrana proti vniknutí prachu nebo proti stříkající vodě. U víceřadého provedení lze upravit nejen hloubku přístrojových DIN lišt, ale i jejich vzájemnou vzdálenost, což usnadňuje konfiguraci a kabeláž. Uvnitř je k dispozici velký prostor pro vedení vodičů pod DIN lištami i po bocích skříňky, kde jsou připraveny vkládací příchytky kabelů a očka pro vázací pásky. Součástí dodávky je složení svorek N a PE v konfiguraci 2× TB12 + 1× NK/S21 + 1× PEK/S21.
Rozvržení pojme celkem 24 modulů ve 2 řadách s šířkou pole 12 modulů. Průhledná dvířka umožňují kontrolu osazení, zatímco uzavřený kryt přispívá k bezpečnému provozu. Přístroje se upevňují na DIN lišty, jejichž nastavení u víceřadých verzí přináší flexibilitu při montáži i servisních zásazích. Plastové tělo v šedé barvě se snadno udržuje a přitom zachovává jednotný vzhled celé instalace.
Rozměrově se rozvodnice hodí pro běžné povrchové instalace, přičemž konstrukce poskytuje dostatek místa pro přehledné uložení vodičů. Vyšší stupeň krytí je určen pro aplikace s požadavkem na omezení prašnosti a vystavení stříkající vodě. Transparentní provedení dvířek šetří čas při kontrole přístrojů a uzavřený kryt pomáhá oddělit obsluhu od živých částí. Přibalené nulové a ochranné svorky usnadní dokončení rozvodu bez nutnosti dokupovat základní příslušenství.
Shrnutí a doporučení produktu
Rozvodnice nabízí přehledné uspořádání přístrojů a pohodlnou kontrolu bez otevírání dvířek. Flexibilní vnitřní uspořádání zjednoduší montáž, údržbu i případné úpravy instalace. Prakticky řešený prostor pro kabeláž pomůže udržet pořádek a čistotu vedení, což zrychlí práci a omezí chybovost při zapojování.
Pokud potřebujete podobné řešení pro další aplikace nebo jiné velikosti osazení, projděte si nabídku v kategorii Modulové rozvodnice. Snadno tak zvolíte vhodnou variantu dle zamýšleného rozsahu a prostředí instalace.
Technické detaily
- Počet modulů: 24
- Počet řad: 2
- Šířka v počtech modulů: 12
- Provedení krytu: zavřené
- Transparentní víko/dveře: průhledná dvířka
- Materiál skříně: plast
- Přibližná barva RAL: 7035
- Krytí IP: IP65
- Složení svorek N a PE v dodávce: 2× TB12 + 1× NK/S21 + 1× PEK/S21
- Výška: 435 mm
- Šířka: 320 mm
- Hloubka: 155 mm
