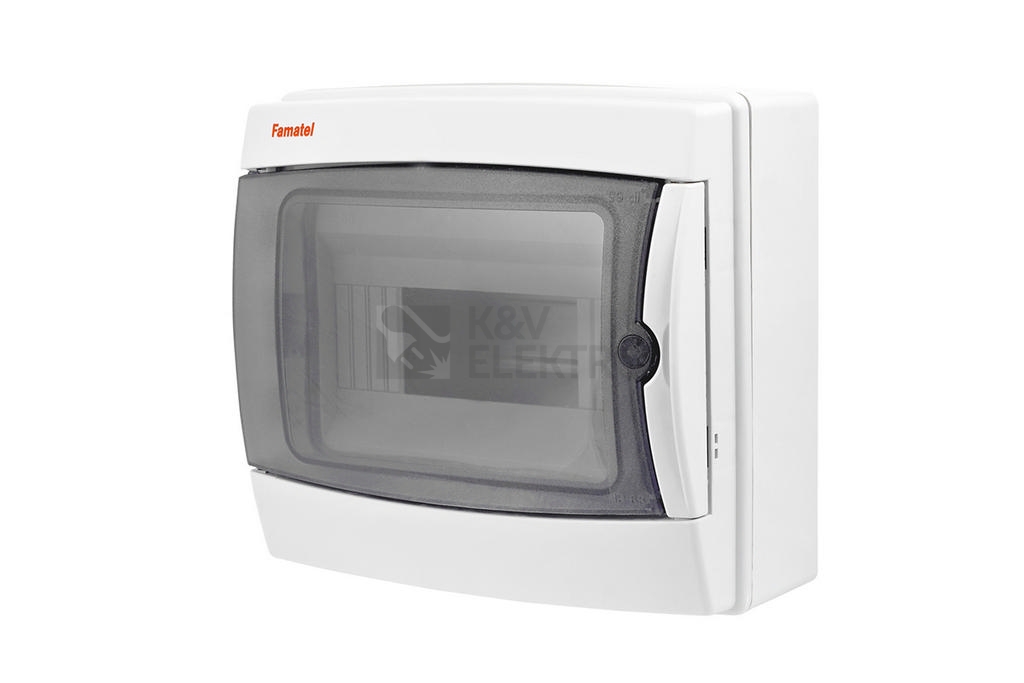

Montáž na stěnu usnadňuje instalaci rozvodnice Famatel 3908‑T a spolu s průhlednými dveřmi přináší okamžitý vizuální přehled o osazených modulech. Rozměrově kompaktní skříň z plastu pro 8 modulů v jedné řadě doplňuje krytí IP65 pro bezpečné uzavření okruhu a čisté vedení kabeláže.
Specifikace rozvodnice na omítku Famatel 3908-T průhledné dveře 8M IP65 39081
Tato instalační rozvodnice je koncipována pro montáž na stěnu a pojme 8 modulů ve 1 řadě na standardní DIN lištu. Přední část tvoří dveře v zavřeném provedení s transparentním víkem/dveřmi, což umožňuje kontrolu stavu přístrojů bez otevírání. Skříň je z plastu v šedé barvě s přibližnou RAL 7035.

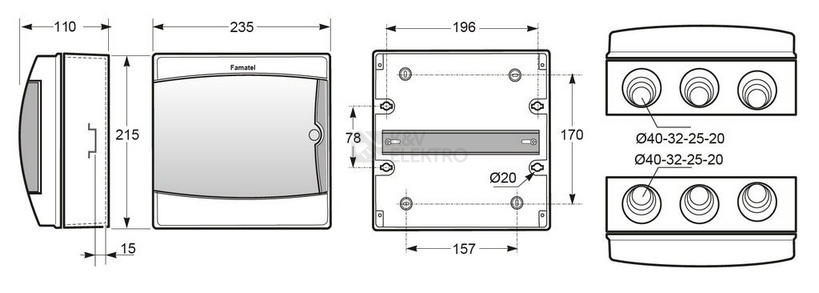

Rozměry skříně činí 215 mm na výšku, 235 mm na šířku a 110 mm do hloubky. Díky IP65 krytí a kompaktnímu provedení skříň spolehlivě uzavře instalaci a usnadní vedení přívodů i odvodů. Součástí jsou PE/N svorkovnice, které přispívají k rychlému a přehlednému zapojení.

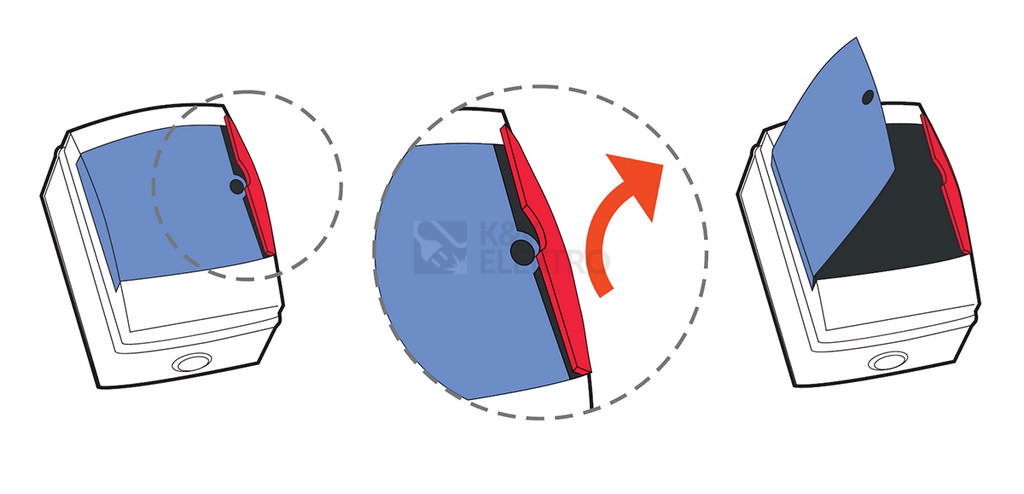

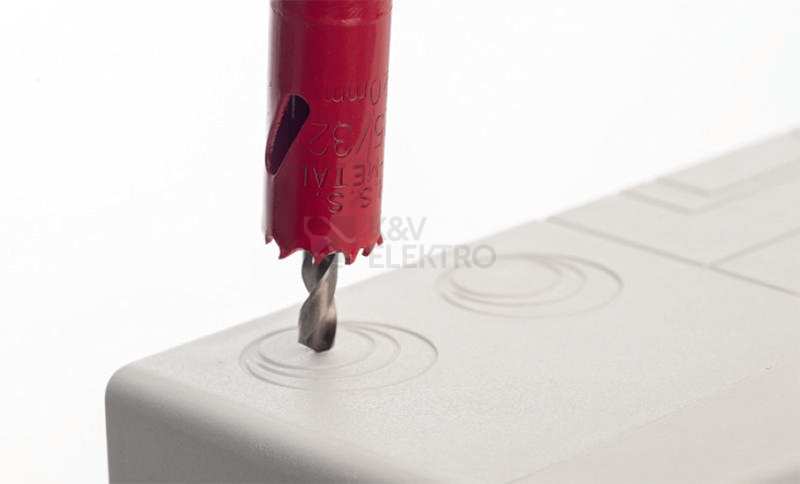

Materiálové provedení staví na ABS, přičemž dvířka jsou z polykarbonátu. Konstrukce využívá plastové rychlošrouby s možností plombování. Do těla rozvodnice je možné doplnit kovový zámek 3900. Hladké stěny skříně umožňují přesné vyvrtání otvorů; horní i spodní strana má předlisované vstupy pro osazení vývodek a čisté zakončení kabelů.
Rozvodnice je navržena s důrazem na dostatečný prostor pro kabeláž a přehledné uložení prvků. Díky IK08 mechanické odolnosti, zkoušce žhavou smyčkou na 650 °C, UV odolnosti a bezhalogenovému složení zvládne široké spektrum instalačních podmínek v rámci deklarovaného provozního rozsahu. Schopnost rozptylu tepla 16 W podporuje stabilitu osazených modulů.
Shrnutí a doporučení produktu
Rozvodnice usnadňuje práci kompaktním řešením s důrazem na přehledné uložení prvků a pohodlný přístup díky průhlednému čelu. Praktické svorkovnice v balení urychlí zapojení a prostor pro kabely přispívá k čistému výsledku instalace. Zajištění dvířek lze posunout o krok dál doplněním uzamykatelného prvku.
Při plánování dalšího vybavení rozvaděče doporučujeme projít přehlednou nabídku v kategorii Modulové rozvodnice. Pokud preferujete jednotný sortiment jedné značky, podívejte se na výběr rozvodnic Famatel. Pro doplnění instalací stejného výrobce stojí za pozornost také zásuvkové skříně a staveništní rozvaděče a elektroinstalační krabice. V návaznosti na připojovací vybavení pak využijete i průmyslové zásuvky a vidlice.
Technické detaily
- Způsob montáže: montáž na stěnu
- Počet modulů: 8
- Počet řad: 1
- Šířka v počtech modulů: 8
- Druh krytu: dveře
- Provedení krytu: zavřené
- Transparentní víko/dveře: průhledné
- Materiál skříně: plast (ABS), polykarbonátová dvířka
- Barva: šedá, přibližná RAL 7035
- Stupeň krytí: IP65
- Mechanická odolnost: IK08
- Zkouška žhavou smyčkou: 650 °C
- Teplotní rozsah: −25 °C až +85 °C
- Rozměry: výška 215 mm, šířka 235 mm, hloubka 110 mm
- PE svorkovnice: součástí, 2 × 16 mm² + 4 × 10 mm²
- N svorkovnice: součástí, 2 × 16 mm² + 4 × 10 mm²
- Konstrukce stěn: hladké boky; horní a spodní strana s předlisovanými vstupy pro vyvrtání a osazení vývodek
- Schopnost rozptylu tepla: 16 W
