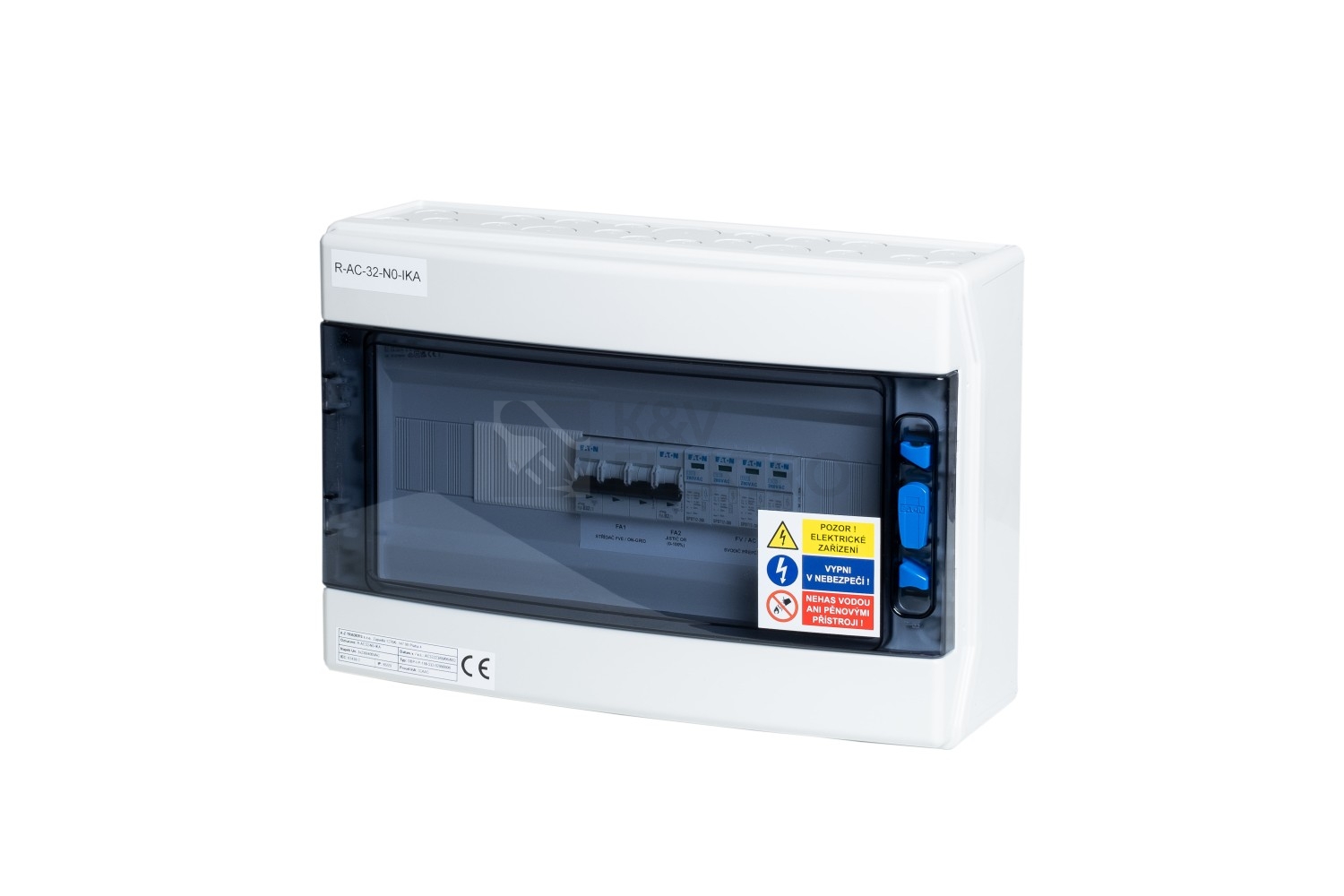

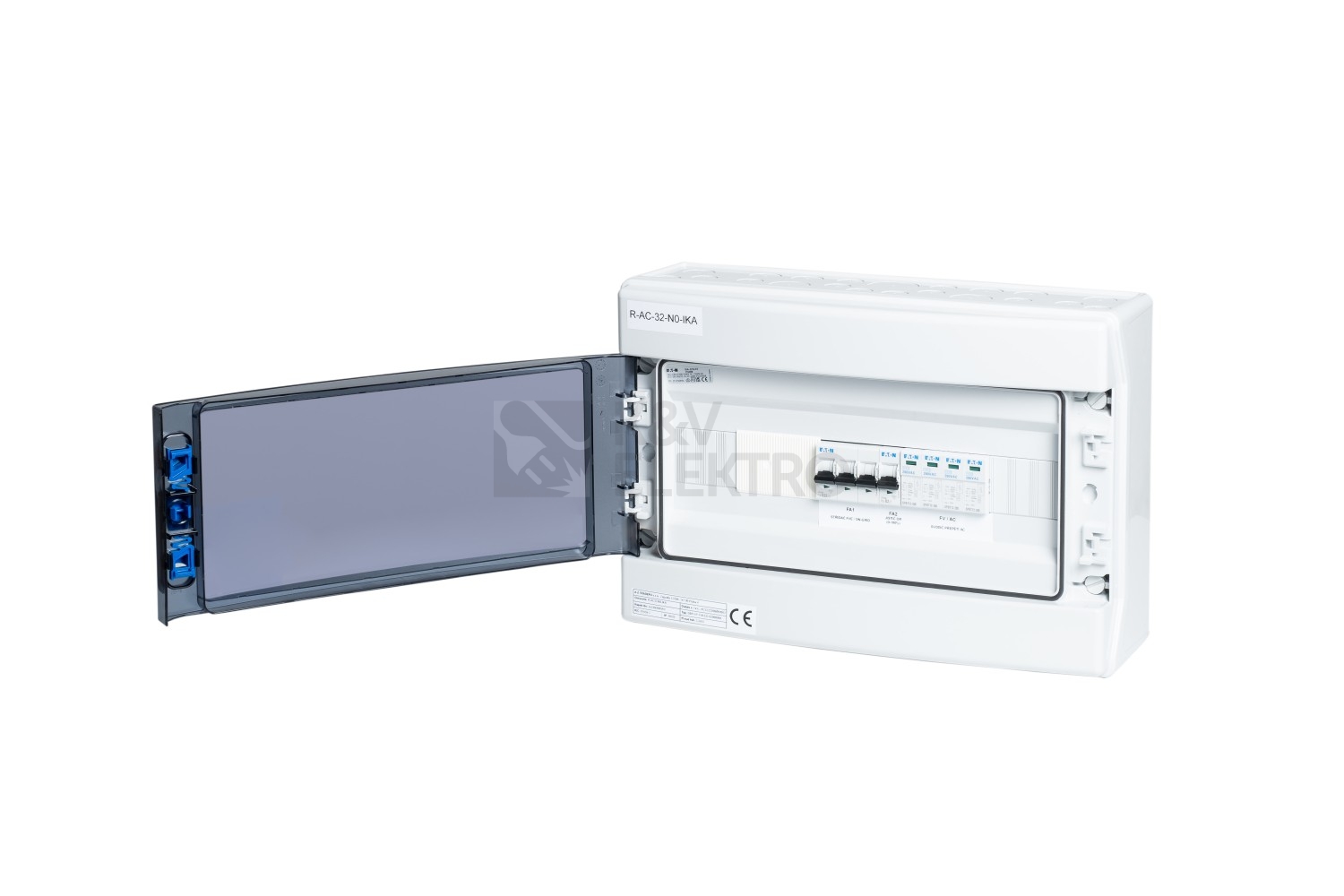

ROZVADEC R-AC-32-N0-IKA CZ

AC rozváděč určený pro montáž na zeď, IP65/20C sloužící jako vstupní rozváděč (u střídače) pro třífázové fotovoltaické elektrárny (typicky střídače: GOODWE, SOLAX, ,GROWATT, WATTSONIC a jiné).

Jeho výhodou je malý rozměr, možnost "skládat" s ostatními AC rozváděči vedle sebe nebo pod sebe, čímž je možné je nainstalovat i do prostoru, kde je problém s místem.

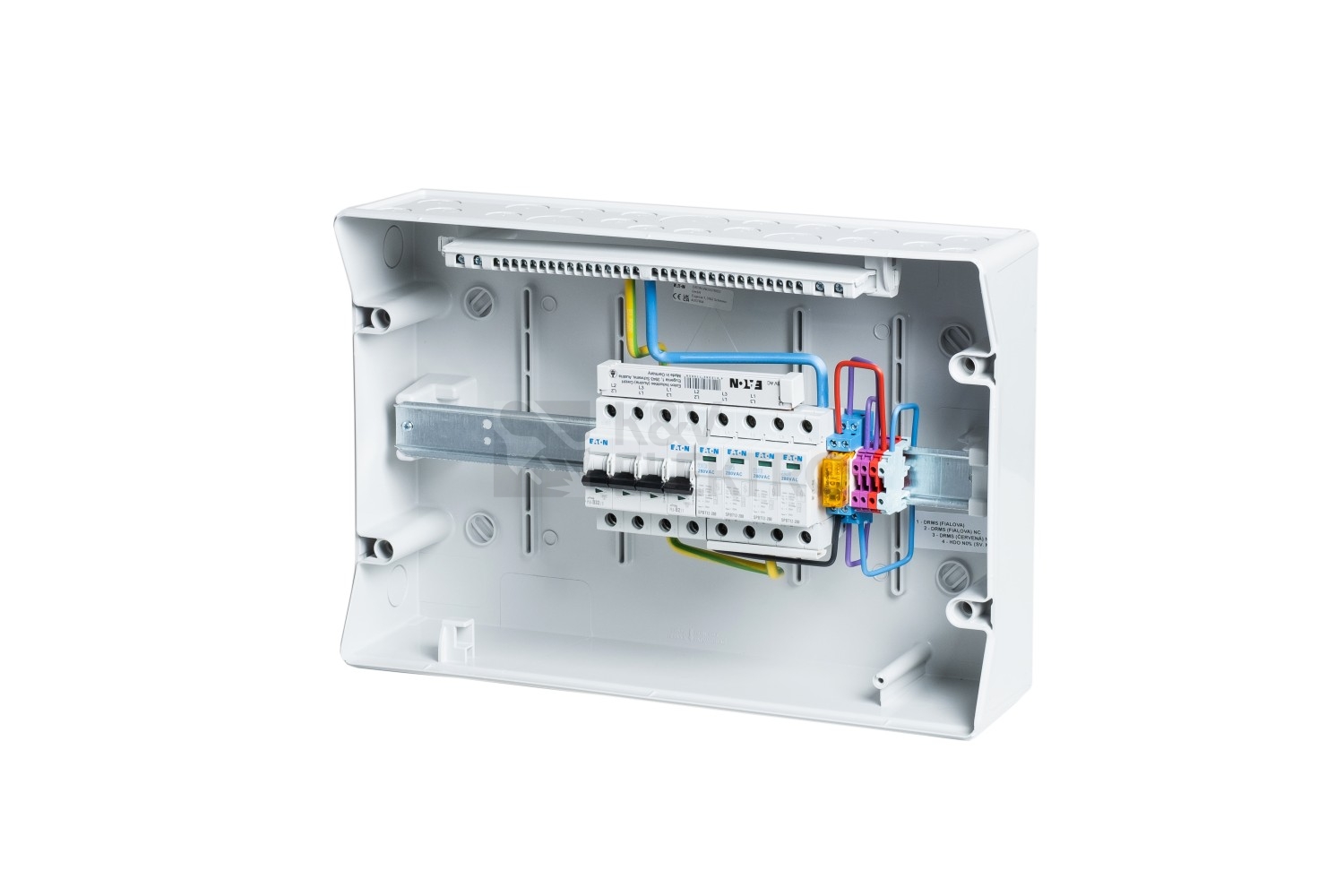

V rozváděči je osazen svodič přepětí AC T1+T2,jistič B32/3 pro jištění vstupu do střídače. Dále Jistič B2/1 který jistí PATICI/RELE Finder, které zajišťuje N0% pro splnění podmínek distribucí (součástí je jak NC, tak NO kontakt a střed.) Čímž je zajištěno použití pro všechny typy měničů na trhu.

Vhodné kombinovat s rozváděčem R-FVE-DC2T1-IKA, R-FVE-DC3T1-IKA pro stejnosměrnou část instalace a rozváděči R-FVE-A40-2 pro zálohované okruhy s manuálním přepínačem (přemostění střídače), nebo rozváděčem R-FVE-Z4 s proudovým chráničem, zásuvkami a jištěním.

Hlavní parametry

• Použití: Systémy bez zálohovaných okruhů
• Typ střídače: Bez měření / V rozváděči se neumisťuje

Značky střídačů

• Vhodné pro Growatt: Ano
• vhodné pro Solis: Ano
• Vhodné pro GoodWe: Ano
• Vhodné pro DEYE: Ano
• Vhodné pro Solax: Ano

Parametry střídačů

• Výkon střídače (max. kW): 22,1kW
• Vhodné pro hybridní střídače: Ne
• Vhodné pro síťové střídače: Ano

Osazení rozvaděčů

• Možnost dvou střídačů: NE

Ostatní parametry

• UV odolnost: Ne
• Krytí IP: 65/20
• Jistič střídače: 32
• Počet fází: 3

• 1ks EATON IKA-1/18-ST Rozvodnice NA omítku IP65, průhledné dveře, 1 řada, 18 modulů
• 1ks EATON SPBT12-280/4 Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S
• 1ks EATON PL6-B2/1 Jistič PL6, char B, 1-pólový, Icn=6kA, In=2A
• 1ks FINDER RELE 2P/8A 230AC + PATICE 40/41/44/99.01 Rele + Patice N0% (NC,NO,STŘED)
• 1ks EATON PL6-B32/3 Jistič PL6, char B, 3-pólový, Icn=6kA, In=32A
