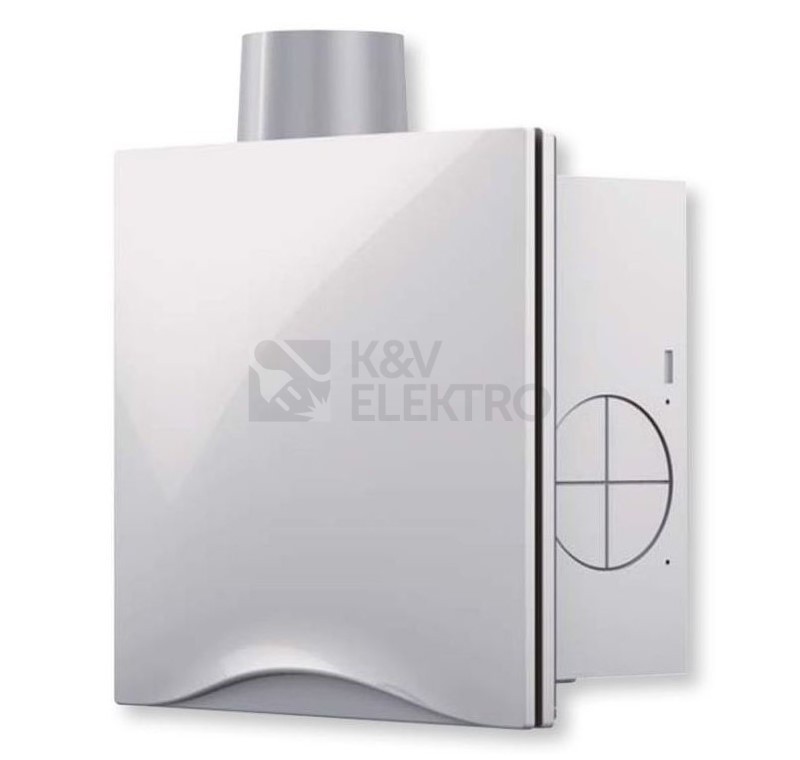

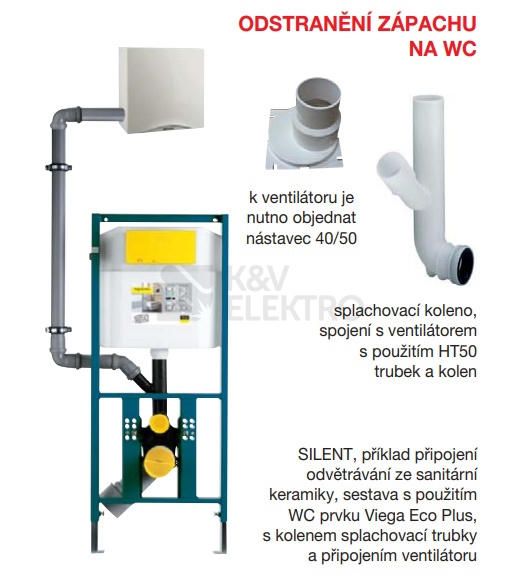

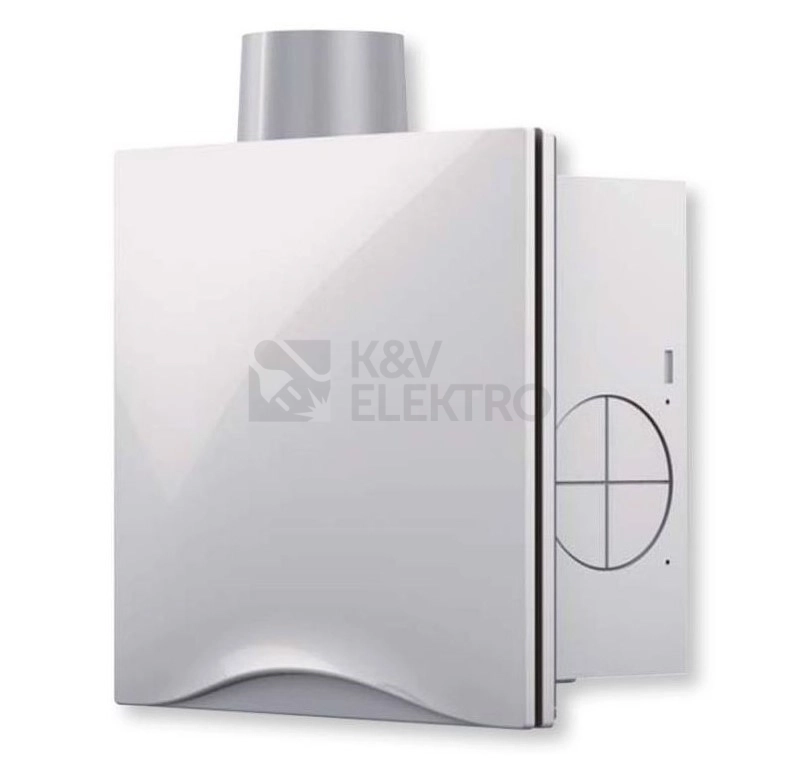

Radiální ventilátor do WC Wernig SILENT ECO U 100 H v nenápadném moderním designu je určen pro odtah pachu přímo z toaletní mísy. Instaluje se pod omítku s horním vývodem a sestavou pro napojení k odvětrávání WC. Výbava obsahuje velmi výkonný motor 27,3W s kuličkovými ložisky a zpětnou klapku na výtlaku.
Specifikace radiálního ventilátoru do WC Wernig SILENT ECO U 100 H
Radiální ventilátor do WC Wernig SILENT ECO U 100 H má ve výbavě zpětnou klapku a kuličková ložiska v motoru. Asynchronní motor je vybaven termopojistkou proti přetížení, vnějším rotorem a elektronickými regulátory otáček (max. 2500 ot./h). Oběžné radiální kolo má zahnuté lopatky přilisované na vnějším rotoru. Emise zvuku dosahují max. 46dB.
Pořídit si u nás můžete i další typy ventilátorů. Nabízíme například ventilátory stolní a stojací, průmyslové či koupelnové a případně i příslušenství. Za prohlídku stojí i naše bohatá nabídka kabelů a konektorů či nářadí, kde nechybí ani lisovací (krimpovací) kleště, odizolovací nářadí, štípací kleště na kabely a elektrické a AKU nářadí.
Montáž

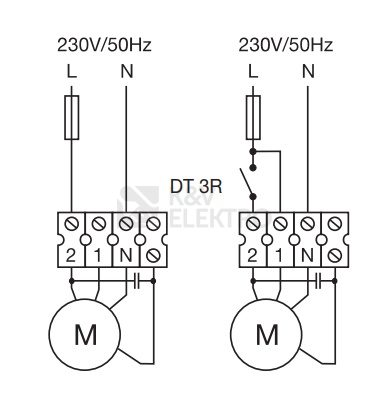

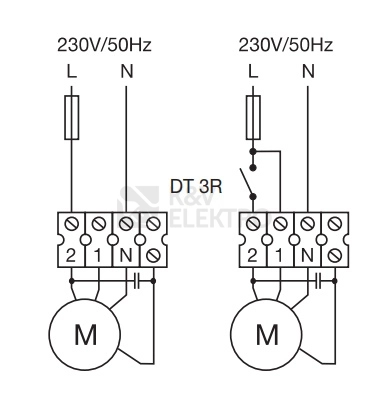

Pro správné připojení ventilátoru s ovládací fází použijte kabel s druhým fázovým vodičem navíc. Při instalaci zapojujte vodiče o průřezu min 1mm2 (a max 1,5mm2). K ventilátoru byla přidána bezšroubová svorkovnice pro co nejsnazší manipulaci.

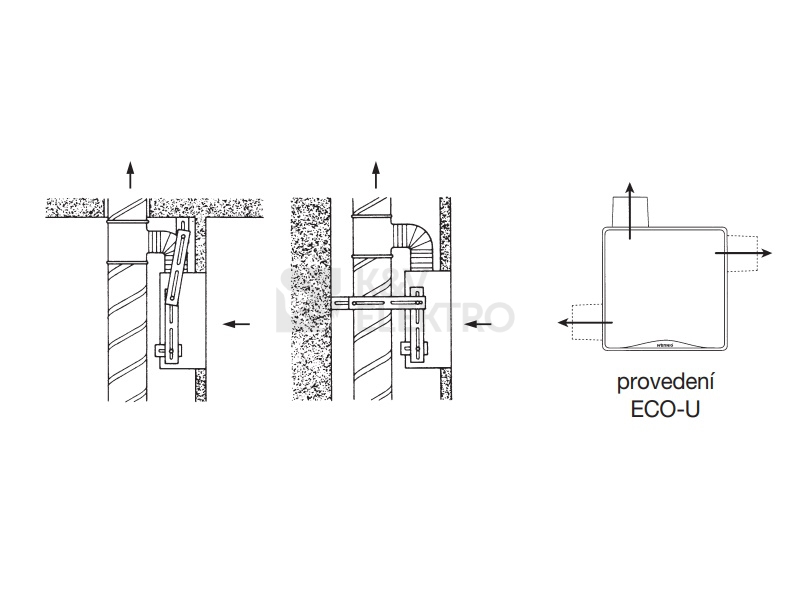

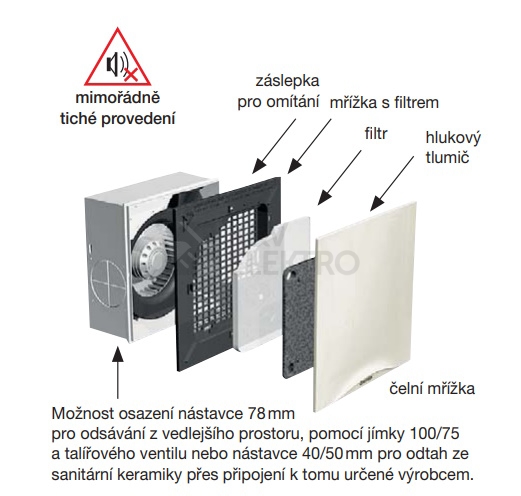

Ventilátor snadno a rychle nainstalujete v horizontální i vertikální poloze pod omítku s horním vývodem. Nástavec pro odsávání je možné umístit ze tří stran skříně. Pod čelním volně přiloženým krytem se nachází několik vrstev, které se využívají k tlumení hluku. Ventilátor se dodává již sestavený. Nerovnosti v zazdění upravíte pootočením čelní mřížky o cca 10˚.
Ventilátory řady SilentECO-U jsou dále vybaveny provozními konektory, které umožňují jednoduchým způsobem vyjmout ventilátorový díl ze skříně bez odpojení přívodního kabelu, což je výhodné zejména v případě, pokud je instalační krabice již zazděná.
Šrouby a hmoždinky jsou součástí balení.
Jaký je rozdíl mezi axiálním a radiálním ventilátorem?
U axiálního neboli osového radiátoru se využívá proudění vzduchu ve směru osy otáčení vrtule na hřídeli. Tímto způsobem dochází k přepravě velkého průtoku vzduchu i za nízkého dopravního tlaku. Naproti tomu radiální, nazývaný též tangenciální, ventilátor nasává a vypouští vzduch v kolmém směru tangenciály. Tento typ ventilátoru má vyšší tlak, a proto se používá k přenosu vzduchu na delší vzdálenosti.
Rozměry ventilátoru: 240 x 240 x 98 mm. Montážní otvor Ø 80 mm.
Technické detaily ventilátoru Wernig SILENT ECO U 100 H
Radiální ventilátor do WC Wernig SILENT ECO U 100 H je určena k vsazení do potrubí o průměru 75-80mm. Ventilátor je vybaven zpětnou klapkou na výtlaku. Příkon 27,3W. Hlučnost 46dB. Ventilátor pracuje na napětí 230V. Barva výrobku - bílá. Výrobek je vhodný k montáži do stěny i do stropu. Typ ventilátoru – radiální. Stupeň ochrany byl stanoven na IP45. Přepravovaný objem vzduchu se pohybuje na čísle 111m3/h. Hmotnost: 2kg.
Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na kvalifikované osobě.
Certifikáty výrobku
Radiální ventilátor do WC Wernig SILENT ECO U 100 H splňuje příslušné normy ČSN.
O společnosti Werning
Společnost Werning vznikla v Rakousku r. 1894. Specializuje se zejména na ventilátory využití v domácnosti i náročném interiéru včetně veškerého příslušenství a protipožární techniku. Silná opora o tradici ve spojení s inovativním myšlením charakterizují kvalitu zpracování a stabilitu na trhu.
