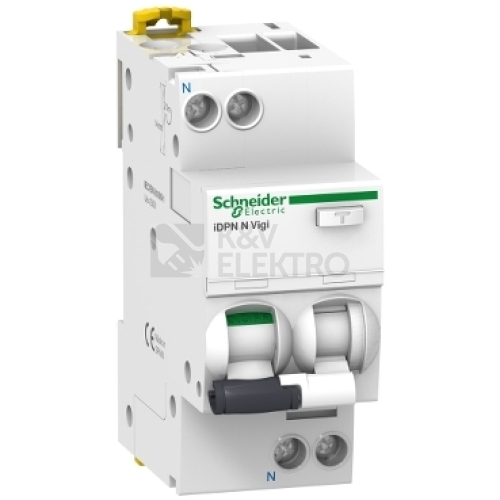

Proudový chránič s jističem Schneider Electric Acti9 iDPN N 6A B 30mA A A9D56606

Kombinovaný dvoupólový proudový chránič s jističem Schneider Electric Acti9 iDPN N spojuje ochranu unikajících proudů a nadproudovou ochranu v jednom přístroji. Nabízí jmenovitý proud 6 A, reziduální citlivost 0,03 A typu A a vypínací charakteristiku B, takže se hodí pro běžné jednofázové aplikace v sítích 230 V AC.

Specifikace proudového chrániče s jističem Schneider Electric Acti9 iDPN N 6A B 30mA A A9D56606

Tento kombinovaný přístroj je určen pro jednofázové obvody s 230 V při frekvenci 50 Hz. Konstrukce zahrnuje celkem 2 póly, přičemž je jištěn 1 pól a neutrální vodič se vypíná společně. Získáte tak kompaktní řešení, které chrání vedení i koncové obvody proti nadproudům a zároveň sleduje reziduální proudy s citlivostí 0,03 A typu A. Charakteristika vypínání odpovídá křivce B.

Jistič s chráničem dosahuje dimenzované spínací schopnosti 6 kA podle EN 60898 i IEC 60947-2. Třída omezení energie je 3, což přispívá k omezení tepelného a elektrodynamického namáhání při zkratu. Hodnota odolnosti proti rázovému reziduálnímu proudu činí 0,25 kA. Krytí je IP20, což odpovídá použití v prostředí rozvaděčů a rozvodnic s odpovídající ochranou proti dotyku.

Z hlediska izolačních podmínek je výrobek zařazen do kategorie přepětí 3 a stupně znečištění 3. Prostorové uspořádání v rozvaděči usnadní modulová šířka odpovídající 2 modulům a montážní hloubka 73 mm. Přístroj pracuje se střídavým napětím AC a konstrukčně se jedná o typ proudového chrániče kombinovaného.

Jmenovitý proud je nastaven na 6 A, čímž se přístroj uplatní v slabších jednofázových větvích, kde je vyžadována koordinovaná ochrana obvodu a osob. Vypínací křivka B podporuje použití v aplikacích s nižšími nárazovými proudy, zatímco typ svodového proudu A pokrývá střídavé i pulzující stejnosměrné složky reziduálního proudu. Společně spínaný neutrální vodič zvyšuje bezpečnost a usnadňuje selektivní odpojení chráněné větve.

Rozměrové parametry přístroje usnadní plánování místa v rozvodnici: šířka činí 80 mm, délka 100 mm a výška 40 mm. Hmotnost je 229,95 g, díky čemuž se s výrobkem pohodlně manipuluje i při montáži více přístrojů do jedné sestavy. Výrobek nese značku Schneider Electric, řadu Acti9 iDPN N a objednací označení A9D56606.

Elektrická pevnost a spínací schopnosti jsou definovány parametry 6 kA dle EN 60898 i IEC 60947-2 a třídou omezení energie 3. Provozní bezpečnost v rozvaděči podporuje krytí IP20, zatímco zařazení do kategorie přepětí 3 a stupně znečištění 3 odpovídá běžným instalačním podmínkám v budovách. Modulová šířka 2 a montážní hloubka 73 mm napomáhají přehlednému uspořádání a správnému zasazení do pole jističů.

Shrnutí a doporučení produktu

Kombinace chrániče a jističe v jednom prvku šetří prostor v rozvaděči a přináší vyšší přehlednost zapojení. Vhodně zvolená charakteristika spolu s typem citlivosti pomůže pokrýt běžné domácí i komerční okruhy, kde je vyžadována spolehlivá ochrana osob i vedení. Společné odpojování pracovní a střední větve zjednodušuje servisní zásahy a omezuje čas potřebný pro diagnostiku.

Pokud vybíráte další ochranné přístroje do stejné sestavy, doporučujeme projít si nabídku v kategorii Proudové chrániče. Snadno si tak sladíte ochranu jednotlivých větví napříč různými okruhy podle konkrétních požadavků projektu a dosáhnete jednotného vzhledu rozvaděče.

Pro rychlou orientaci a srovnání podobných řešení navštivte hlavní přehled, kde lze vybírat podle konstrukčního provedení a dalších vlastností v rámci stejné skupiny produktů: Proudové chrániče.
