Kombinovaný přístroj pro ochranu obvodů i osob se používá tam, kde je potřeba jistit proti přetížení a zkratu a současně hlídat svodové proudy. V kompaktní šířce 2 modulů nabízí provoz na 230 V a 50 Hz, jmenovitý proud 16 A, citlivost 0,03 A, typ AC, charakteristiku B a zkratovou odolnost 6 kA.

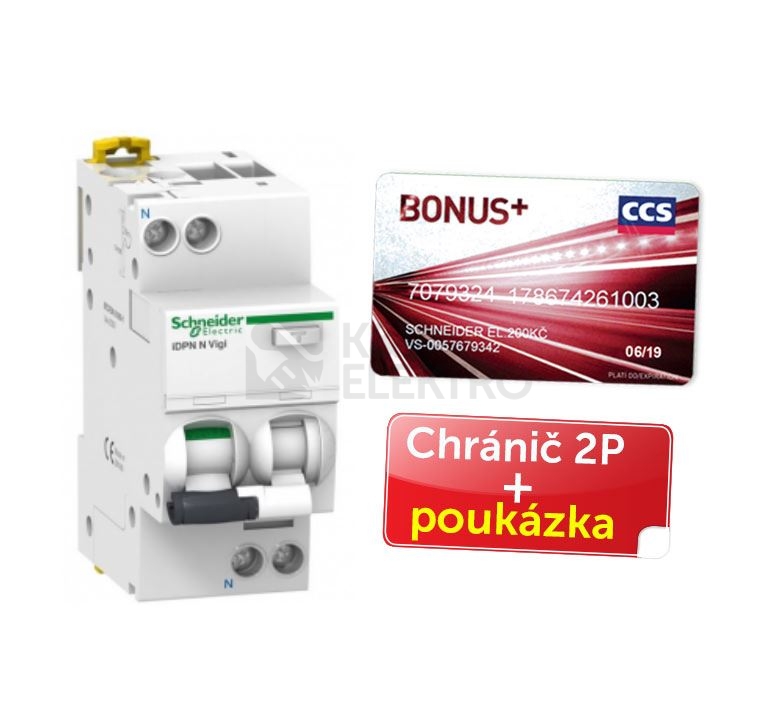

Specifikace proudového chrániče s jističem Schneider Electric Acti9 iDPN N 16A B 30mA AC + poukázka CCS 200 Kč A9D55616P
Tento jističochránič kombinuje nadproudovou a reziduální ochranu v jednom modulu, takže zajišťuje odpojení při přetížení či zkratu a zároveň vypnutí při zjištěném svodovém proudu. Hodí se pro jednofázové obvody, kde je zapotřebí ochrany osob a instalace v rámci napájecí sítě s uvedenými parametry.
Z hlediska instalace je přizpůsoben modulové montáži s montážní hloubkou 73 mm a šířkou 2 moduly. Konstrukce odpovídá provedení se společně spínaným neutrálem, krytí je IP20. Vstupní i výstupní svorky a ostatní prvky se dimenzují podle uvedených hodnot a charakteristik, bez potřeby doplňkových modulů zůstává přístroj kompaktní jednotkou pro daný okruh.
Dodávka v rámci promo akce obsahuje navíc poukaz CCS. Výrobek nese označení značky Schneider Electric a je veden se statusem ukončené výroby, detailní rozměry a hmotnost jsou uvedeny níže v technických detailech.
Shrnutí a doporučení produktu
Jističochránič spojuje dvě zásadní ochrany do jednoho přístroje, čímž šetří prostor v rozvaděči a zjednodušuje výběr i instalaci. Využití najde všude tam, kde je přehledná signalizace stavu a rychlé odpojení obvodu důležité pro bezpečný provoz. Praktickým bonusem je přiložený poukaz, který potěší při provozních nákladech.
Potřebujete projít širší nabídku podle typu ochrany? Podívejte se na kategorii jističochráničů, případně vyberte samostatné proudové chrániče nebo jističe. Kompletní přehled všech řešení najdete v hlavní kategorii Proudové chrániče.
Technické detaily
- Počet pólů celkem: 2
- Počet jištěných pólů: 1
- Dimenzované napětí: 230 V
- Dimenzovaný proud: 16 A
- Jmenovitý reziduální proud: 0,03 A
- Typ svodového proudu: AC
- Vypínací charakteristika: B
- Dimenzovaná spínací schopnost dle EN 60898: 6 kA
- Dimenzovaná spínací schopnost dle IEC 60947-2: 6 kA
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 3
- Šířka v počtech modulů: 2
- Montážní hloubka: 73 mm
- Stupeň krytí: IP20
- Odolnost proti rázovému proudu: 0,25 kA
