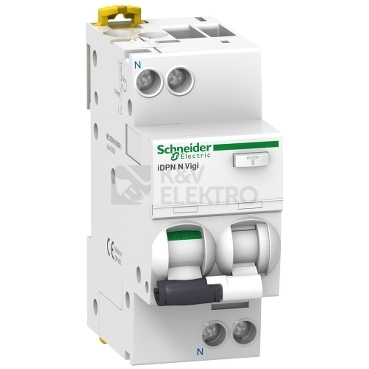

Proudový chránič s jističem Schneider Electric Acti9 iDPN N slouží k kombinované ochraně obvodu a osob. Využívá typ svodového proudu A se citlivostí 30 mA, pracuje na 230 V AC a má vypínací charakteristiku B. Pro jištění obvodu poskytuje jmenovitý proud 16 A a spínací schopnost 6 kA v provedení 1P+N.
Specifikace proudového chrániče s jističem Schneider Electric Acti9 iDPN N 16A B 30mA A A9D56616
Tento kombinovaný přístroj spojuje funkci proudového chrániče a jističe v jednom tělese pro jednofázové aplikace. Zapadá do dvoumodulové šířky, přičemž chráněn je jeden pracovní pól a neutrální vodič se spíná společně. Díky charakteristice B se hodí pro obvody s běžným provozním zatížením, kde je požadováno rychlé vypnutí při běžných proudových špičkách sítě. Zařízení pracuje na kmitočtu sítě 50 Hz a je určeno pro prostředí se stupněm znečištění 3 a kategorií přepětí 3.
Prostorové nároky odpovídají běžnému osazení v rozvodných sestavách – konstrukce má danou šířku, výšku i délku a montážní hloubku 73 mm. Přístroj vychází z dvoupólového uspořádání, které poskytuje přehledné připojení a přenos spínacího stavu i na nulový vodič. Stupeň krytí IP20 zapadá do aplikací, kde je zajištěno instalování do vhodného krytu nebo rozváděče.
Dimenzované hodnoty zkratové odolnosti a spínací schopnosti odpovídají potřebám běžných jednofázových rozvodů v objektech se střídavým napětím. Citlivost 30 mA a typ A zachycují reziduální proudy se složkou AC i pulzujícími složkami, čímž se zvyšuje úroveň bezpečnosti obvodu. V provozu se uplatní i nízká odolnost proti rázovému proudu v řádu desetin kA, což podporuje předvídatelné vypínání při poruchách.
Shrnutí a doporučení produktu
Kombinované řešení v jednom přístroji zjednodušuje návrh i realizaci ochrany obvodu.
Kromě proudových chráničů si u nás můžete vybrat i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, motorových spouštěčů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Dimenzované napětí: 230 V
- Dimenzovaný proud: 16 A
- Jmenovitý reziduální proud: 0,03 A
- Typ svodového proudu: A
- Třída omezení energie: 3
- Dim. spínací schopnost: 6 kA
- Frekvence: 50 Hz
- Vypínací charakteristika: B
- Společně spínaný neutrální vodič: společně spínaný N
- Kategorie přepětí: 3
- Šířka v počtech modulů: 2
- Montážní hloubka: 73 mm
- Krytí IP: IP20
- Odolnost proti rázovému proudu: 0,25 kA
