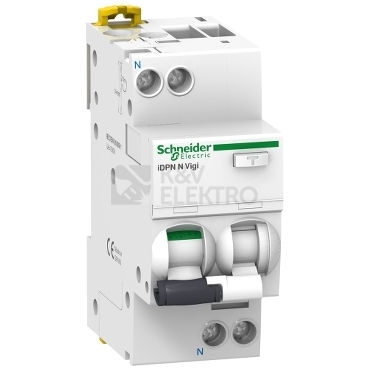

Proudový chránič s jističem Schneider Electric Acti9 iDPN N 13A C 30mA A A9D32613

Acti 9 iDPN Vigi je modulární proudový chránič s ​nadproudovou ochranou (RCBO). Je to jistič 1P+N s ​1 chráněnou pólovou, 13A inhodnocenou proudem a ​vypínací charakteristikou C. Třída proudového chrániče je typ A s ​citlivostí 30 mA. Ochranné časové zpoždění uzemnění je okamžité. Jmenovitá zkratová vypínací schopnost Icn je až 6000A podle normy EN/IEC 61009-2-1. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a ​nebezpečí požáru. Ukazatel zemní poruchy na přední straně umožňuje rychlou identifikaci typu poruchy. Má také indikaci vypnutí poruchy na předním panelu pomocí polohy rukojeti (O-I gravírovaná). Tento produkt je v ​souladu se standardem ENG/IEC 61009-2-1. Má elektrickou výdrž až 20 000 cyklů a ​mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 400 V ​AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v ​9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x H) 73 mm. Hmotnost je 125 g. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a ​stává se jednou z ​modulárních skříní IP40. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
