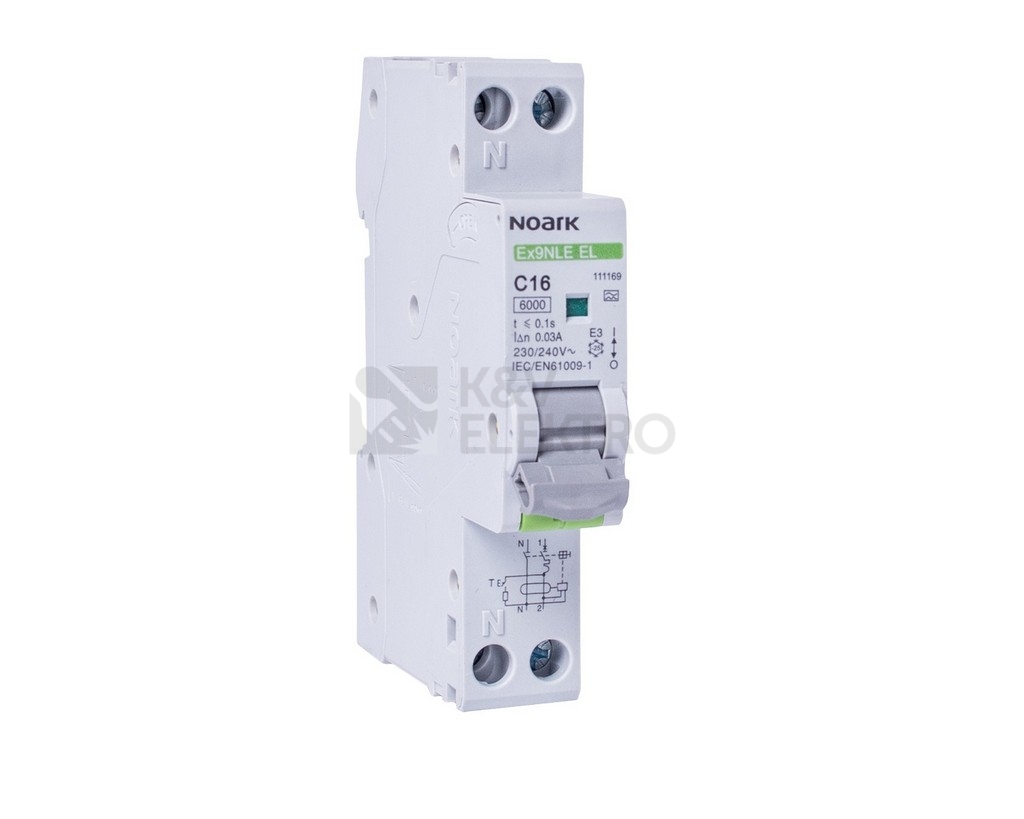

Proudový chránič s jističem NOARK Ex9NLE EL 1P+N C16 30mA A 111169

Proudový chránič s jističem NOARK Ex9NLE EL v provedení 1P+N kombinuje ochranu a jištění v jednom přístroji. Využívá vypínací charakteristiku C pro 16 A a sleduje reziduální proud 0,03 A typu A. Pro jednofázové obvody na 230 V nabízí kompaktní řešení do rozvaděče se šířkou 1 modulu.

Specifikace proudový chránič s jističem NOARK Ex9NLE EL 1P+N C16 30mA A 111169

Tento kombinovaný přístroj s celkovým počtem 2 pólů a s 1 jištěným pólem je vhodný pro aplikace, kde je potřeba společné jištění a citlivé odpojení při poruchovém proudu. Provoz je určen pro jednofázové sítě s 230 V a 50/60 Hz střídavého napětí AC. Neutrální vodič je koncipován jako společně spínaný s fází, což zjednodušuje zapojení i servis.

Citlivost na reziduální proud typu A chrání proti střídavým a pulzujícím složkám unikajícího proudu, nastavená hodnota 0,03 A umožňuje použití v obvodech, kde je žádoucí rychlá osobní ochrana. Zkratové poměry pokrývá dimenzovaná spínací schopnost 6 kA, třída omezení energie je 3. Vypínání při nadproudu odpovídá charakteristice C, což je řešení pro běžné zátěže s náběhovými proudy.

Výrobek je určen pro montáž do rozvodnice s šířkou 1 modulu; rozměrově odpovídá šířce 18 mm, délce 95 mm a výšce 77 mm. Konstrukce vyžaduje montážní hloubku 77 mm a je optimalizována pro instalace pod omítku, kde se počítá s možností umístění pod omítku. Krytí odpovídá třídě IP20, hmotnost činí 140 g.

Zařazení do kategorie přepětí 3 a prostředí se stupněm znečištění 2 odpovídá běžným rozvodům v budovách. Odolnost vůči rázovým proudům dosahuje 3 kA. Elektrické parametry jsou řešeny pro AC sítě, aby byl zajištěn spolehlivý provoz v typických jednofázových instalacích.

Shrnutí a doporučení produktu

Kombinace ochranné a jistící funkce v jednom přístroji šetří prostor v rozvaděči a zjednodušuje návrh instalace. Díky citlivé detekci poruchového proudu a vhodnému vypínacímu profilu je řešením pro obvody s běžnými typy zátěží, kde se očekává rychlá a předvídatelná reakce při poruše. Konstrukce přizpůsobená pro montáž do vestavných rozvodnic usnadňuje nasazení při rekonstrukcích i novostavbách.

Pokud hledáte další přístroje stejné skupiny nebo chcete rozšířit konfiguraci svého rozvaděče, prohlédněte si nabídku v kategorii Proudové chrániče. Snadno tak vyberete příbuzné varianty podle požadované citlivosti, typu sledovaného proudu či provedení.

O výrobci

Společnost NOARK Electric je celosvětově působící firma zaměřující se na vývoj, výrobu a distribuci elektrotechnických přístrojů a komponentů. Aktivity na jednotlivých kontinentech řídí centra v Praze, Los Angeles a Šanghaji. Společnost NOARK Electric investovala značné finanční prostředky do vlastního produktového vývoje a práce s nejnovějšími technologiemi i výrobními procesy.Z naší nabídky si od NOARK Electric můžete pořídit třeba modulové rozvodnice, stykače, proudové chrániče, motorové spouštěče a další.
