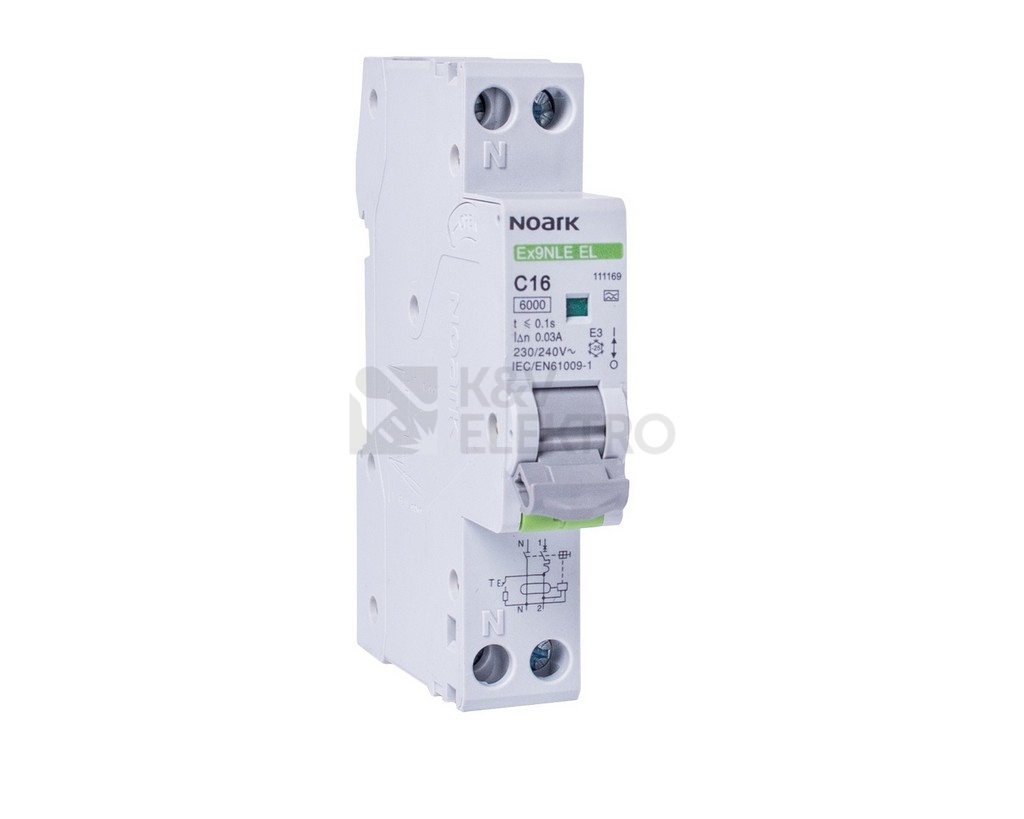

Kombinovaný proudový chránič s jističem NOARK Ex9NLE EL využívá 1P+N zapojení s charakteristikou C a poskytuje ochranu s jmenovitým reziduálním proudem 0,03 A typu A. Je určen pro obvody na 230 V při frekvenci 50/60 Hz, kde vyžadujete jistící a chráničovou funkci v jednom přístroji.
Specifikace proudového chrániče s jističem NOARK Ex9NLE EL 1P+N C10 30mA A 111168
Konstrukce vychází z uspořádání 2 pólů se společně spínaným neutrálním vodičem, přičemž jistící funkce se vztahuje na 1 pól. Vypínací křivka odpovídá provedení C a jmenovitý proud činí 10 A, což je vhodné pro jištění odpovídajících jednofázových okruhů. Typ reziduálního proudu A spolu s hodnotou 0,03 A zajišťuje citlivou ochranu osob v běžných aplikacích.
Přístroj je dimenzován pro napájecí soustavy s 230 V a 50/60 Hz. Jmenovitá vypínací schopnost podle EN 60898 dosahuje 6 kA, třída omezení energie je 3 a odolnost proti rázovému proudu činí 3 kA. Kategorizace zahrnuje kategorii přepětí 3 a stupeň znečištění 2, druh napětí je AC. Tato kombinace parametrů odpovídá nasazení v běžných jednofázových instalacích, kde je vyžadováno rychlé a bezpečné odpojení obvodu.
Z hlediska montáže přístroj zabírá 1 modul s šířkou 18 mm a montážní hloubkou 77 mm, takže snadno zapadne do modulárních sestav. Provedení je vhodné pro instalaci pod omítku, krytí je IP20.
Provozní vlastnosti doplňuje třída omezení energie 3, díky které přístroj efektivně omezuje průběh poruchového proudu v čase. Řazení 1P+N se společně spínaným středním vodičem podporuje úplné odpojení chráněného obvodu.
Shrnutí a doporučení produktu
Tento kombinovaný přístroj spojuje dvě ochranné funkce do jednoho kompaktního řešení, čímž šetří prostor a zjednodušuje návrh elektroinstalace. Díky společnému odpojování pracovní i střední větve zvyšuje bezpečnost obsluhy i připojených zařízení. Konstrukce je připravena pro skrytou instalaci a usnadňuje jednotný vzhled rozvodné části projektu.
Hledáte další varianty a příslušenství do stejné instalace? Prohlédněte si kategorii Proudové chrániče nebo sáhněte po sortimentu od stejného výrobce v rámci NOARK v kategorii proudových chráničů. Tím docílíte jednotného designu a kompatibilního řešení v jedné produktové platformě.
Technické údaje
- Jmenovitý proud: 10 A
- Jmenovité napětí: 230 V AC
- Frekvence: 50/60 Hz
- Vypínací charakteristika: C
- Typ proudového chrániče: A
- Jmenovitý reziduální proud: 30 mA (0,03 A)
- Provedení: 1P+N
- Počet pólů: 2
- Počet jištěných pólů: 1
- Neutrální vodič: společně spínaný
- Jmen. vypínací schopnost: 6 kA
- Odolnost proti rázovému proudu: 3 kA
- Třída omezení energie: 3
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Druh napětí: AC
