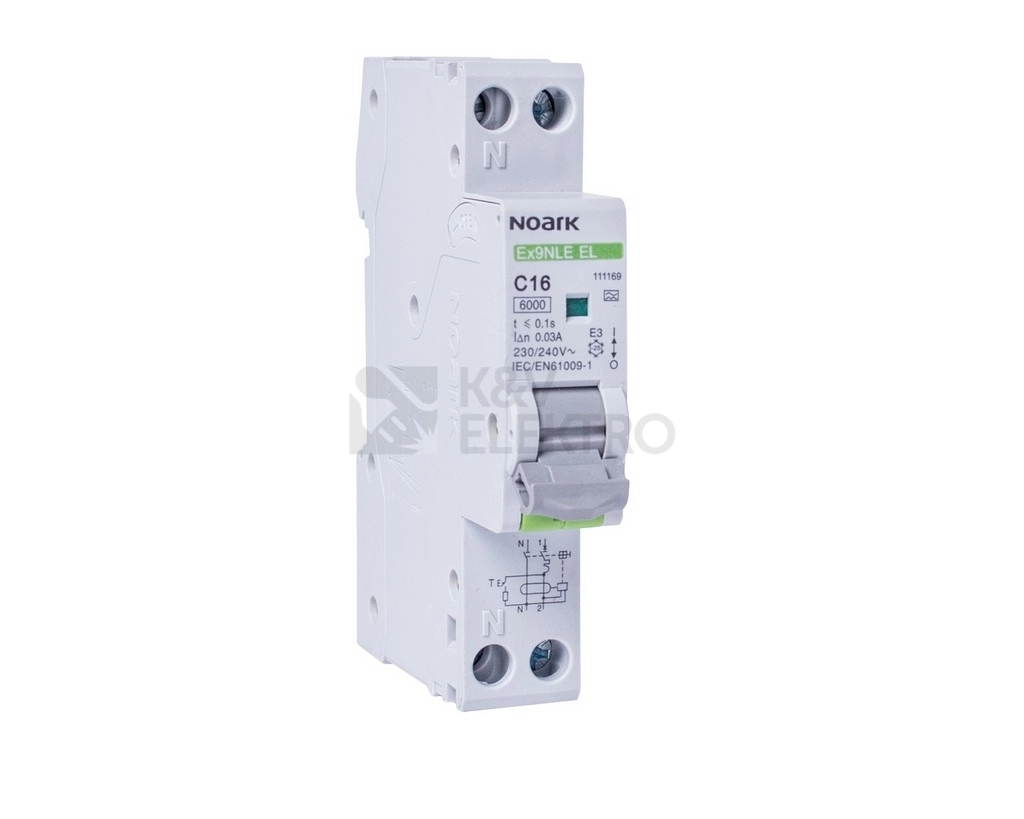

Proudový chránič s jističem NOARK Ex9NLE EL se používá pro jednofázové obvody, kde zajistí ochranu při 230 V s jističem 16 A a reziduální citlivostí 30 mA. Kompaktní provedení o šířce 1 modul kombinuje charakteristiku B a zkratovou odolnost 6 kA, při provozu na 50/60 Hz a s krytím IP20.
Specifikace proudového chrániče s jističem NOARK Ex9NLE EL 1P+N B16 30mA AC 111148
Kombinovaný přístroj typu 1P+N sjednocuje jištění a proudovou ochranu v jednom modulu a je určen pro obvody se střídavým napětím AC o hodnotě 230 V. Vhodně poslouží tam, kde je požadována citlivost 0,03 A a jistící prvek s proudem 16 A, přičemž vypínací charakteristika odpovídá třídě B. Provozní spolehlivost podporuje zkratová spínací schopnost 6 kA.
Díky provedení se společně spínaným neutrálním vodičem a celkovému počtu 2 pólů s jedním jištěným pólem (1) je zapojení přehledné a rychlé. Přístroj je určen pro aplikace s frekvencí 50/60 Hz a druhem napětí AC. Třída omezení energie má hodnotu 3, kategorie přepětí odpovídá třídě 3 a stupeň znečištění je 2, což vymezuje vhodné prostředí a dimenzování v rozváděči.
Ochranné vlastnosti doplňuje odolnost proti rázovému proudu 3 kA. Proudový chránič kombinuje parametry proudové ochrany typu AC a charakteristiky jištěného obvodu podle B, takže pokrývá běžné jednofázové aplikace.
Shrnutí a doporučení produktu
Jednotné řešení v podobě kombinace chrániče a jističe šetří místo v rozvodnici a zjednodušuje návrh i montáž. Praktické provedení přináší přehledné zapojení a rychlé uvedení do provozu. Řešení oceníte tam, kde dává smysl zjednodušit počet modulů a současně zachovat ochranu osob i vedení.

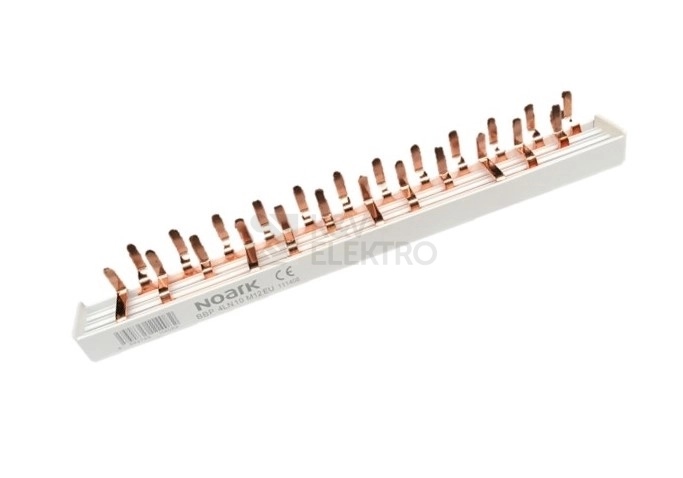

Pokud hledáte další varianty, projděte si výběr v kategorii jističochráničů nebo samostatné jističe a proudové chrániče. Pro běžné aplikace jsou k dispozici například jističe 10 A, jističe 16 A a jističe 25 A s volbou charakteristiky B či C. Do rozšířených sestav zvažte chrániče s citlivostí 30 mA a doplňky, jako je chránič do zásuvky nebo na kabel. Pro modulové zapojování využijete značkovou propojovací lištu. Kompletní nabídku najdete v hlavní kategorii Proudové chrániče.
Technické detaily
- Počet pólů celkem: 2
- Počet jištěných pólů: 1
- Dimenzované napětí: 230 V
- Dimenzovaný proud: 16 A
- Jmenovitý reziduální proud: 0,03 A
- Typ svodového proudu: AC
- Třída omezení energie: 3
- Dimenzovaná spínací schopnost dle EN 60898: 6 kA
- Frekvence: 50/60 Hz
- Vypínací charakteristika: B
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Montážní hloubka: 77 mm
- Stupeň krytí: IP20
- Odolnost proti rázovému proudu: 3 kA
