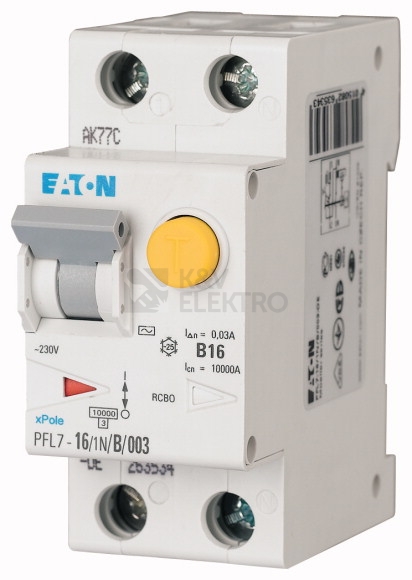

Proudový chránič s jističem EATON PFL7-16/1N/C/003-A slouží k ochraně obvodu při 230 V a současně poskytuje nadproudovou i reziduální ochranu. V provedení 1 pól + N s vypínací charakteristikou C pracuje při frekvenci 50 Hz, má jmenovitý proud 16 A, reziduální proud 0,03 A, typ svodového proudu A a spínací schopnost 10 kA.
Specifikace proudového chrániče s jističem EATON PFL7-16/1N/C/003-A 16A 30mA A 263538

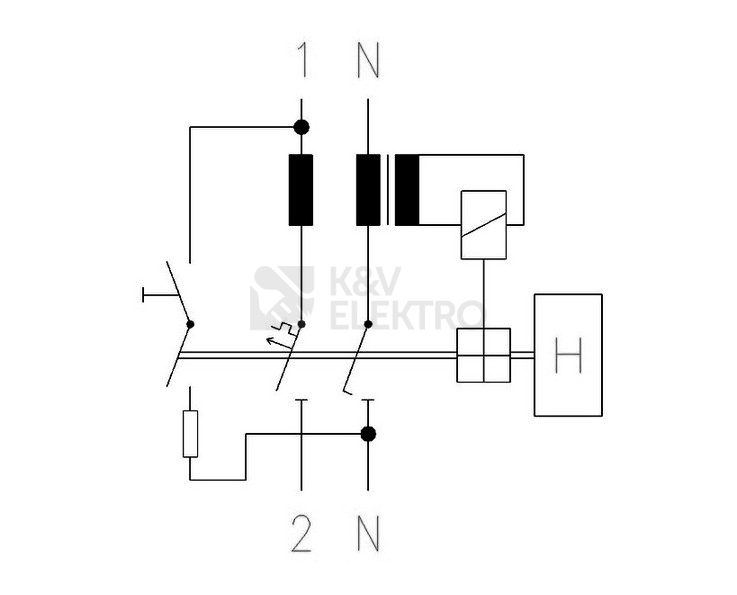

Tento kombinovaný přístroj je určen pro spínací aplikace v bytové výstavbě a účelových stavbách. V jednom zařízení spojuje funkci chrániče a jističe, čímž zajišťuje komplexní ochranu jednoho fázového vodiče s nulovým vodičem. Konstrukce vychází z konfigurace 1 pól + N, kdy je neutrální vodič spínán současně s fází.
Zařazení do kategorie s vypínací charakteristikou C umožňuje použití v instalacích, kde je vyžadováno rychlé odpojení při nadproudových stavech, zároveň je přístroj definován pro sítě AC s frekvencí 50 Hz. Citlivost na poruchové proudy odpovídá 0,03 A, přičemž detekce je určena pro typ A. Provedení odpovídá šířce 2 modulů a krytí IP20.

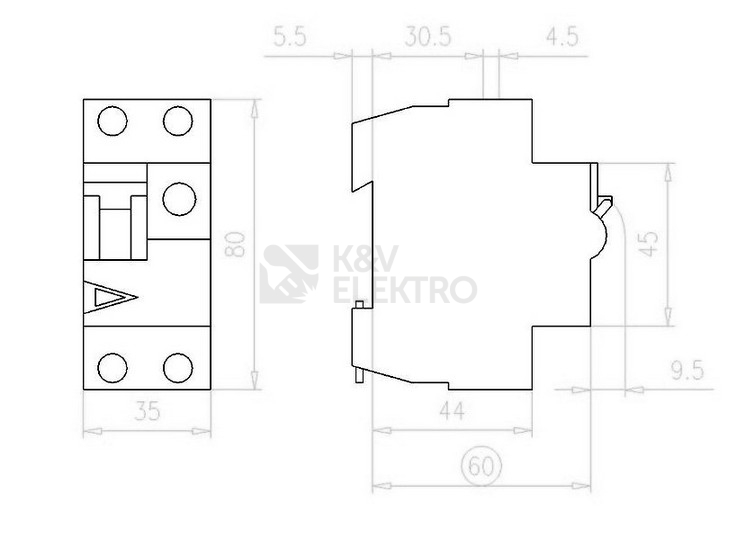

Spolehlivost spínání potvrzuje deklarovaná spínací schopnost 10 kA a další klasifikační údaje, jako je třída omezení energie 3, kategorie přepětí 3 a stupeň znečištění 2. Údaje o rozměrech a hmotnosti ulehčují návrh i osazení do rozvaděče, včetně uvedené montážní hloubky 69,5 mm.
Shrnutí a doporučení produktu
Pokud hledáte řešení, které spojuje reziduální a nadproudovou ochranu do jednoho kompaktního přístroje, tento model dává smysl díky sjednocení funkcí v jedné jednotce. Získáte přehledné zapojení a jednoznačné vypínání fázového i nulového vodiče současně. Zařazení pro bytové i účelové stavby umožňuje použít přístroj v běžných rozvodech, kde je kladen důraz na účinné odpojení poruchových stavů.
Pro kompletní osazení rozvaděče vybírejte také z nabídky Proudových chráničů. Vhodným doplňkem do projektu mohou být i související jističe, odpovídající modulové rozvodnice pro přehlednou montáž, potřebné ovládací prvky a dle potřeby i výkonové stykače a ministykače.
Technické detaily
- Dimenzované napětí: 230 V
- Dimenzovaný proud: 16 A
- Jmenovitý reziduální proud: 0,03 A
- Typ svodového proudu: A
- Třída omezení energie: 3
- Dimenzovaná spínací schopnost: 10 kA
- Vypínací charakteristika: C
- Montážní hloubka: 69,5 mm
- Krytí IP: IP20
- Odolnost proti rázovému proudu: 0,25 kA
