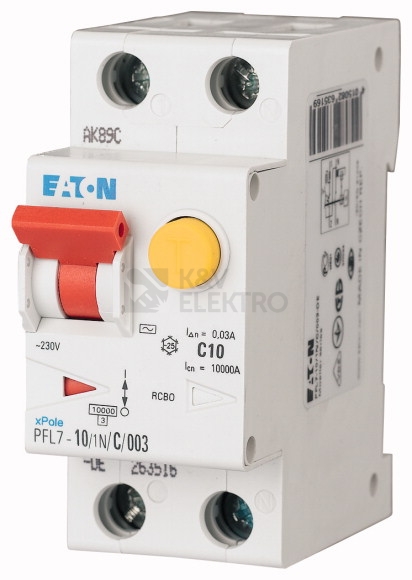

Proudový chránič s jističem EATON PFL7-10/1N/0,03/C-A slouží k ochraně jednofázových obvodů v sítích s 230 V. V jednom přístroji spojuje nadproudovou ochranu 10 A a reziduální citlivost 0,03 A typu A. Vyznačuje se charakteristikou C, spínací schopností 10 kA a kompaktním provedením o šířce 2 moduly.
Specifikace proudového chrániče s jističem 10A PFL7-10/1N/0,03/C-A
Kombinovaný přístroj s nadproudovou ochranou PFL7 v provedení 1 pól + N je určen mezi spínací přístroje pro bytovou výstavbu a účelové stavby. Konstrukce se společně spínaným N usnadňuje obsluhu i kontrolu vypnutí jedním pohybem. Reziduální ochrana typu A je koncipována pro střídavé sítě s druhem napětí AC a jmenovitou frekvencí 50 Hz.

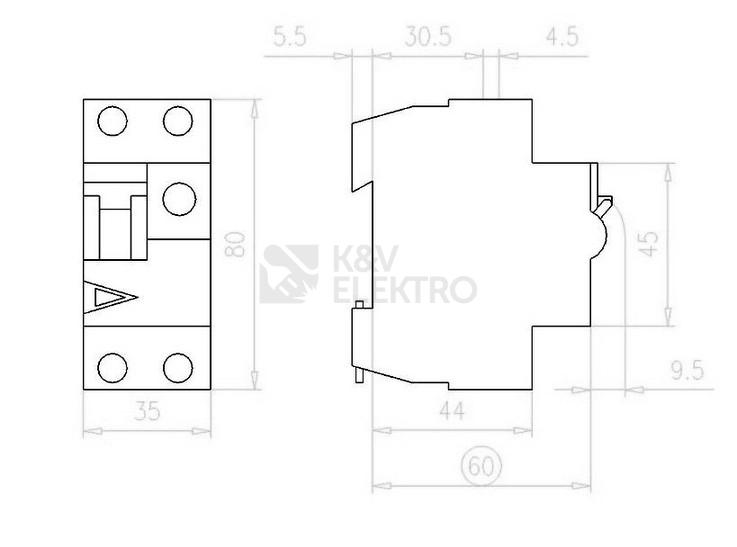

Prostorové nároky a instalaci usnadňuje šířka 2 moduly a montážní hloubka 69,5 mm. Kryt zajišťuje ochranu proti dotyku s třídou krytí IP20. V katalogové klasifikaci spadá do třídy omezení energie 3, kategorie přepětí 3 a stupně znečištění 2.
Provozní vlastnosti odpovídají uvedeným normám: dimenzovaná spínací schopnost dle EN 60898 dosahuje 10 kA, jmenovitá spínací schopnost podle ČSN EN 61009 činí 10 kA. Odolnost proti rázovému reziduálnímu proudu je 0,25 kA.
Shrnutí a doporučení produktu
Tento kombinovaný přístroj sjednocuje nadproudovou a reziduální ochranu v kompaktním provedení, což zjednodušuje návrh rozváděče i následnou údržbu. Jedno ovládací místo pro pracovní i nulový vodič přispívá k rychlé diagnostice a bezpečnému odpojení chráněného obvodu.
Kromě proudových chráničů si u nás můžete vybrat i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, motorových spouštěčů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Dimenzované napětí: 230 V
- Dimenzovaný proud: 10 A
- Jmenovitý reziduální proud: 0,03 A
- Typ svodového proudu: A
- Třída omezení energie: 3
- Vypínací charakteristika: C
- Montážní hloubka: 69,5 mm
- Stupeň krytí: IP20
- Odolnost proti rázovému proudu: 0,25 kA
