Proudový chránič EATON PF7-25/2/003 25A 30mA AC 263577

Dvoupólový proudový chránič EATON PF7-25/2/003 chrání obvod při 230 V a pracuje s jmenovitým proudem 25 A. Je určen pro jmenovitý reziduální proud 30 mA a instaluje se na DIN lištu. Provedení typu AC doplňuje kompaktní šířka 2 moduly a krytí IP20.

Specifikace proudového chrániče EATON PF7-25/2/003 25A 30mA AC 263577

Chránič řady PF7 slouží k základní ochraně osob před úrazem elektrickým proudem při hodnotě do 30 mA, dále k doplňkové ochraně při poruše nad 30 mA a k ochraně majetku před vznikem požáru do 300 mA. Využívá citlivost typu AC pro střídavý reziduální proud a zapadá do modulárních rozvodů díky montáži na DIN lištu.

Konstrukce umožňuje připojení sítě z libovolné strany, tedy s volbou přívodních a vývodních svorek. Provoz není závislý na poloze, takže zachovává funkci v běžných instalačních podmínkách. Pro rychlou orientaci je k dispozici signalizace stavu vypnuto/zapnuto a svorky s dvojím použitím – hlavičkové i třmenové.

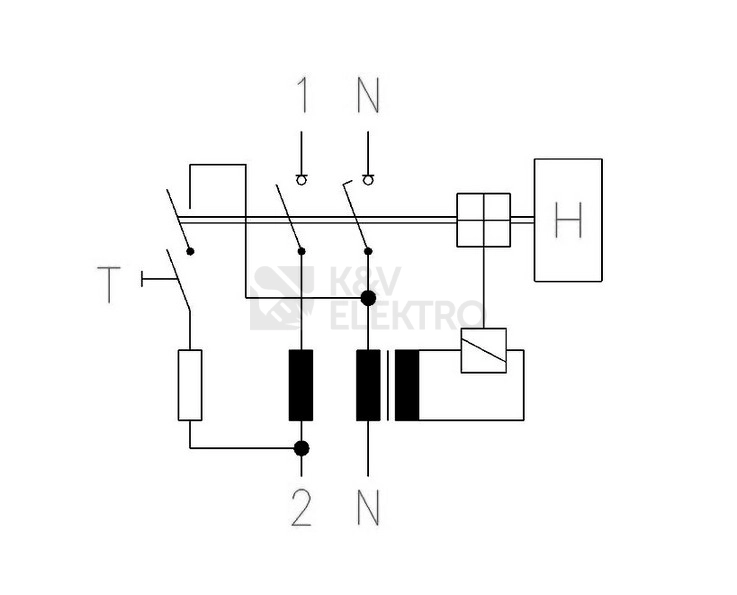

Při použití propojovací lišty zůstává jedna svorka volná; díky tomu lze čtyřpólové provedení nasadit také jako dvoupólové či třípólové v rámci vhodné konfigurace. Chránič je z výroby vybaven zkušebním tlačítkem T a pravidelná funkční zkouška se provádí jednou za měsíc.

Typová řada PF7 spoléhá na podmíněnou zkratovou odolnost 10 kA a zvládá rázové proudy do 230 A. Při instalaci je potřeba zajistit ochranu proti přetížení kontaktů odpovídajícím jištěním a respektovat připojované průřezy vodičů v rozsahu 1,5–35 mm².

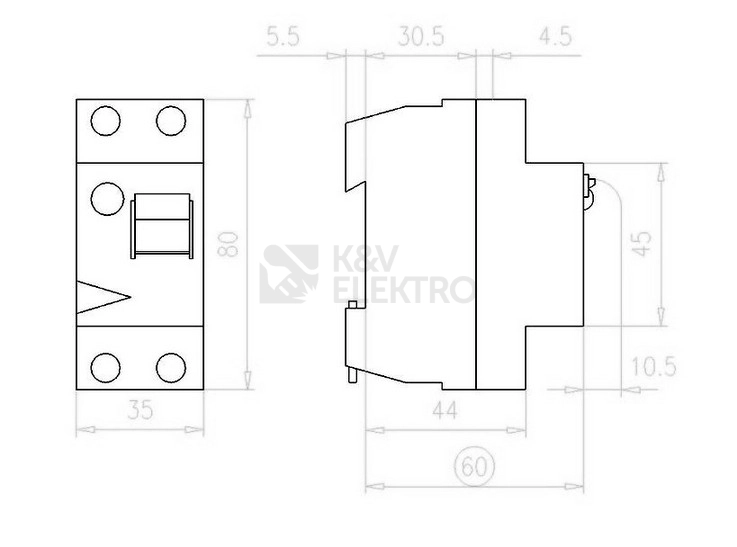

Prostorové nároky v rozváděči určuje montážní hloubka 69,5 mm. Krytí IP20 je určeno do rozváděčů a chráněných prostor.

Shrnutí a doporučení produktu

Tento chránič vyhoví tam, kde je požadována jistota odpojení při poruše a přehledná instalace v rozváděči. Praktické svorky, jasná signalizace a nezávislost na poloze usnadní práci při montáži i údržbě. Kompaktní šířka v modulech šetří místo a podporuje čisté uspořádání přístrojů.

Pro další varianty stejné kategorie si vyberte v přehledu proudové chrániče, kde snadno zvolíte provedení podle počtu pólů, citlivosti či montážních požadavků a sladíte je s ostatními prvky rozváděče.

Technické detaily

• Počet pólů: 2
• Dimenzované napětí: 230 V
• Dimenzovaný proud: 25 A
• Jmenovitý reziduální proud: 0,03 A
• Typ svodového proudu: AC
• Frekvence: 50 Hz
• Způsob montáže: DIN lišta
• Odolnost proti zkratu: 10 kA
• Odolnost proti rázovému proudu: 0,25 kA
• Krytí IP: IP20
• Šířka v modulech: 2
• Montážní hloubka: 69,5 mm
• Průřez připojovaných vodičů: 1,5–35 mm²
• Odolnost proti rázovému proudu: 250 A
• Zkušební tlačítko: T
