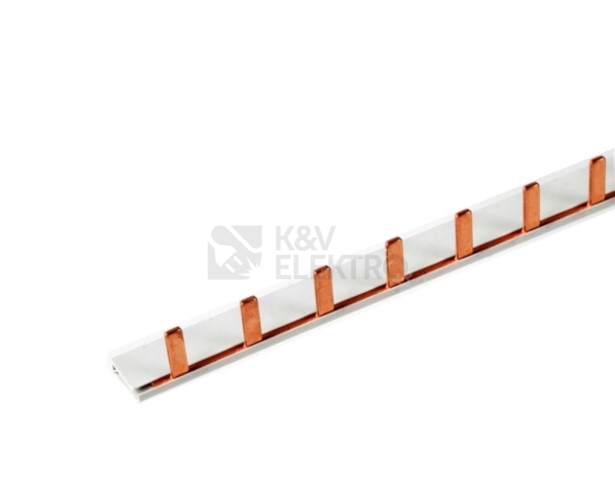

Propojovací lišta OEZ S1L-1000-16 57M 1F slouží k propojení jednofázových, jednopólových přístrojů v řadě a používá se pro až 57 přístrojů s roztečí 17,8 mm. Díky průřezu 16 mm² a dimenzovanému proudu 80 A zajistí spolehlivý rozvod. Provedení s kolíkovou přípojkou, izolované tělo a možnost použití do napětí 690 V doplňuje délka 1 016 mm.
Specifikace propojovací lišty OEZ S1L-1000-16 57M 1F
Tato propojovací lišta je určena pro jednofázové aplikace v jednopólovém provedení s kolíkovým způsobem připojení. Umožňuje spojení až 57 přístrojů v jedné řadě při rozteči 17,8 mm, což usnadní přehledné seskupení modulárních prvků. Konstrukce je izolovaná a dimenzovaná na špičkové impulzní napětí 8 kV, přičemž provozní nasazení je možné do 690 V. Díky průřezu 16 mm² a proudové dimenzi 80 A pokrývá náročnější odběry v rámci jedné fáze.
Lišta je dodána v délce 1 016 mm s počtem modulárních jednotek 57, což odpovídá deklarovanému počtu vývodů.
Propojovací lišta řady OEZ s označením S1L-1000-16 57M 1F navazuje na standardizované přístrojové rozměry, přičemž díky jednopólové koncepci a jednofázovému určení dává smysl v aplikacích, kde je vyžadováno lineární propojení celé sady modulárních zařízení. Typ elektrické přípojky kolík zajišťuje jednoduché a pevné připojení v celém rozsahu vývodů.
Shrnutí a doporučení produktu
Tato propojovací lišta zjednoduší rozvod v jedné fázi, sjednotí zapojení většího počtu modulárních přístrojů a přispěje k čistému uspořádání rozváděče. Kolíková koncepce napomáhá rychlé montáži bez zbytečných zásahů do jednotlivých přípojných bodů a izolované provedení přidává bezpečnostní rezervu při běžném provozu.
Kromě příslušenství pro jejich instalaci (jako jsou například právě propojovací lišty) a provozování si u nás můžete pořídit i samotné modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, proudových chráničů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Počet fází: 1
- Počet pólů: 1
- Vhodné pro počet přístrojů: 57
- Rozteč: 17,8 mm
- Průřez: 16 mm²
- Délka: 1 016 mm
- Počet modulárních jednotek: 57
- Dimenzovaný trvalý proud Iu: 80 A
- Typ elektrické přípojky: kolík
- Dimenzované špičkové napětí: 8 kV
- Max. dimenzované provozní napětí Ue: 690 V
