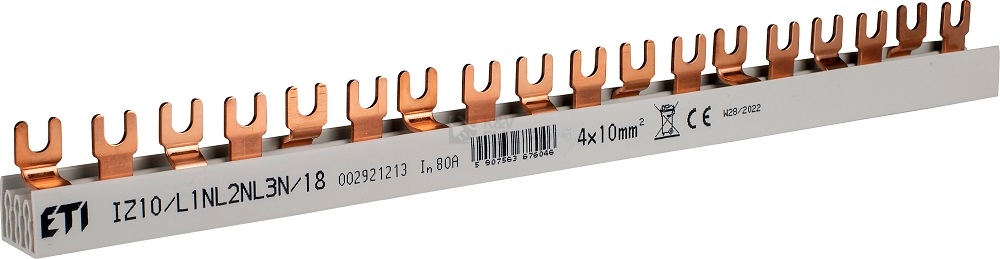

Propojovací lišta ETI IZ10/L1NL2NL3N/18 3p+N slouží k propojení třífázových modulárních přístrojů a nulového vodiče v jedné sestavě. Nabízí rozteč 18 mm, podporu pro 9 přístrojů v rámci 18 modulárních jednotek, dimenzovaný proud 63 A a průřez 10 mm². Připojení zajišťuje vidlicový konektor.

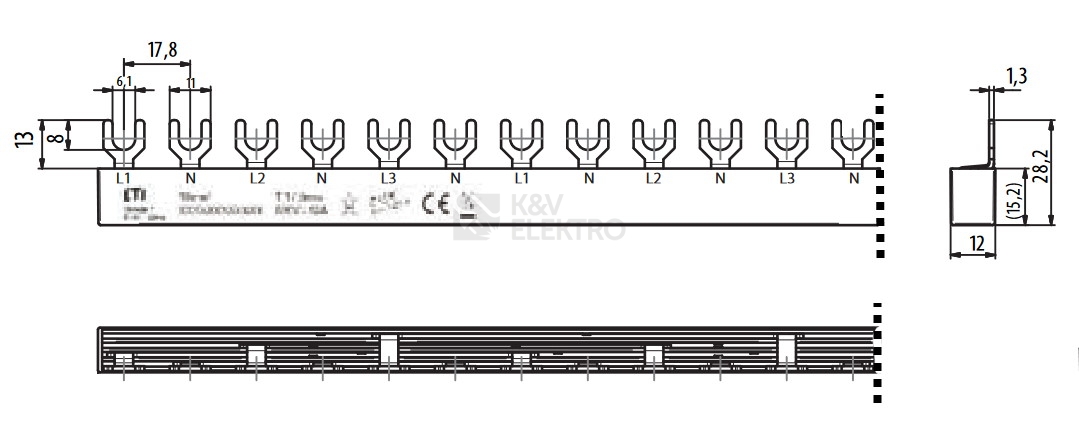

Specifikace propojovací lišta ETI IZ10/L1NL2NL3N/18 3p+N (L1,N-L2,N-L3,N) 002921213

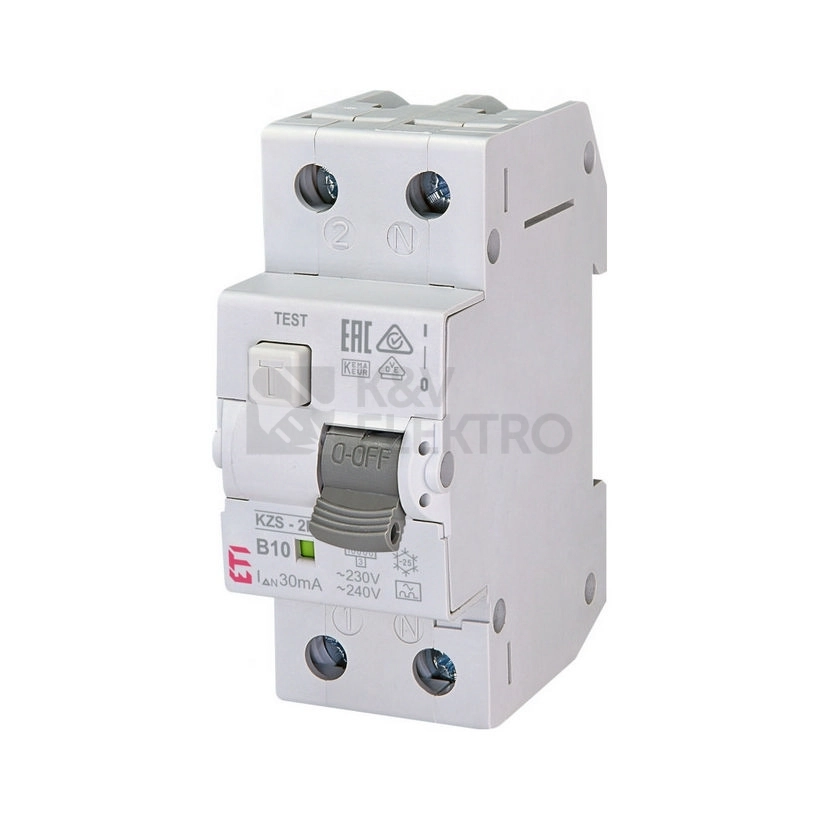

Tato lišta je určena pro sestavy, v nichž se propojují přístroje ETI, konkrétně ETIMAT 1p+N, KZS-2M a EFI-2. Svorkové uspořádání L1, N – L2, N – L3, N vychází vstříc aplikacím, kde je vyžadován nulový vodič u každé fáze. Konstrukce počítá s nasazením ve třífázových řešeních a čtyřpólovém uspořádání.
Rozvržení s roztečí 18 mm a kapacitou 18 modulárních jednotek umožňuje přehledné propojení až 9 přístrojů v jedné řadě. Izolované provedení a připojení prostřednictvím vidlice podporuje standardizované osazení. Využití pro přístroje s nulovým vodičem je přímo zohledněno v konstrukci a osazení svorek.
Koncepce 3p+N je připravena na třífázové rozvody, přičemž čtyři póly pokrývají fázové vodiče i nulový vodič. Maximální dimenzované napětí do 415 V odpovídá běžnému nasazení v modulárních instalacích, kde je kladen důraz na standardní rozměrové jednotky a definovanou rozteč prvků.
Shrnutí a doporučení produktu
Lišta představuje praktické řešení pro rychlé propojení více modulárních přístrojů v jednotném uspořádání. Umožňuje přehledné usazení v jedné řadě a podporuje konzistentní vedení propojení mezi jednotlivými prvky. Využijete ji tam, kde je žádoucí sjednotit napájecí sběr v rámci více pozic bez složité kabeláže.
Pokud vybíráte lišty a svorky pro modulární instalace, projděte si celou kategorii Propojovací lišty a připojovací svorky. Pro kompletní osazení rozvaděče doporučujeme sladit výběr s dalšími přístroji ETI, například jističi do 125 A, proudovými chrániči nebo stykači. Příbuzné příslušenství doplníte o sortiment v kategoriích nožové pojistky či vačkové a hlavní spínače.
Technické detaily
- Počet fází: 3
- Počet pólů: 4
- Vhodné pro počet přístrojů: 9
- Rozteč: 18 mm
- Průřez: 10 mm²
- Délka: 320 mm
- Počet modulárních jednotek: 18
- Dimenzovaný trvalý proud Iu: 63 A
- Max. dimenzované provozní napětí Ue: 415 V
