Propojovací lišta ETI ETI IZ10/L1NL2NL3N/12 3p+N (L1,N-L2,N-L3,N) 002921268 slouží k přehlednému propojení chráničů 2M v uspořádání 3p+N s roztečí 18 mm. Díky vidlicové přípojce a uspořádání L1,N – L2,N – L3,N umožňuje rychlé osazení do pole s 12 moduly pro až 6 přístrojů. Dimenzování na 63 A a průřez vodiče 10 mm² odpovídá běžným požadavkům na rozvodnicích do 415 V.
Specifikace propojovací lišta ETI IZ10/L1NL2NL3N/12 3p+N (L1,N-L2,N-L3,N) 002921268
Tato lišta je navržena pro chrániče 2M v zapojení, kde je nulový vodič vyveden vpravo. Uspořádání větví L1,N – L2,N – L3,N umožňuje systematické rozčlenění fází spolu s nulovým vodičem, takže je vhodná pro přístroje s nulovým vodičem.

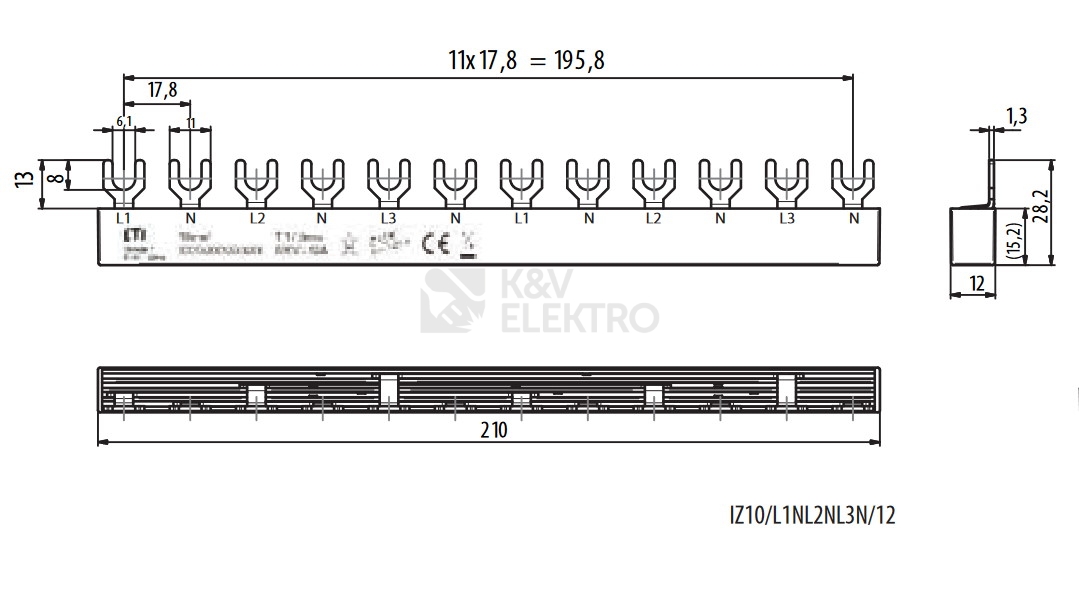

Rozměrové uspořádání vychází z 12 modulů při rozteči 18 mm, což pokrývá až 6 přístrojů. Vedení je řešeno pro průřez 10 mm² a vidlicové připojení zajišťuje kompatibilitu s odpovídajícími modulárními přístroji. Provozní parametry počítají se 3 fázemi a celkem 4 póly. Lišta je izolovaná a její použití je dimenzováno pro sítě do 415 V.
Montáž nevyžaduje žádné zkracování, protože lišta je dodávána v kompletním provedení s koncovkami z výroby. Uspořádání N pole vpravo odpovídá deklarovanému směru montáže a vychází vstříc způsobu zapojení v řadě chráničů 2M. Vidlicové připojení přináší jednoduché a rychlé osazení do pole, které lze přizpůsobit potřebám konkrétní sestavy bez dodatečných zásahů do samotného produktu.
Shrnutí a doporučení produktu
Propojovací lišta je vhodnou volbou při budování přehledných a jednotných sběrnic pro chrániče 2M. Uspořádání fází s nulovým vodičem, tovární koncovky a oboustranné osazení na přístroje s vidličkou zrychlují práci v rozvaděči a udržují čisté vedení. Díky pevně dané délce se eliminuje nutnost dodatečných úprav, což přispívá k rychlé montáži a konzistentnímu výsledku.
Vybírejte z kompletní nabídky propojovacích lišt v provedení vidlička (pro modulové přístroje Eaton, ETI a Noark) a kolík (OEZ a Schneider). Nabízíme propojovací lišty pro jednofázové i třífázové přístroje (především jističe, proudové chrániče a modulové vypínače). Podívejte se také na rozvaděče a elektroměry na našem e-shopu.
Technické detaily
- Počet fází: 3
- Počet pólů: 4
- Vhodné pro počet přístrojů: 6
- Rozteč: 18 mm
- Průřez: 10 mm²
- Délka: 216 mm
- Počet modulárních jednotek: 12
- Dimenzovaný trvalý proud Iu: 63 A
- Max. dimenzované provozní napětí Ue: 415 V
