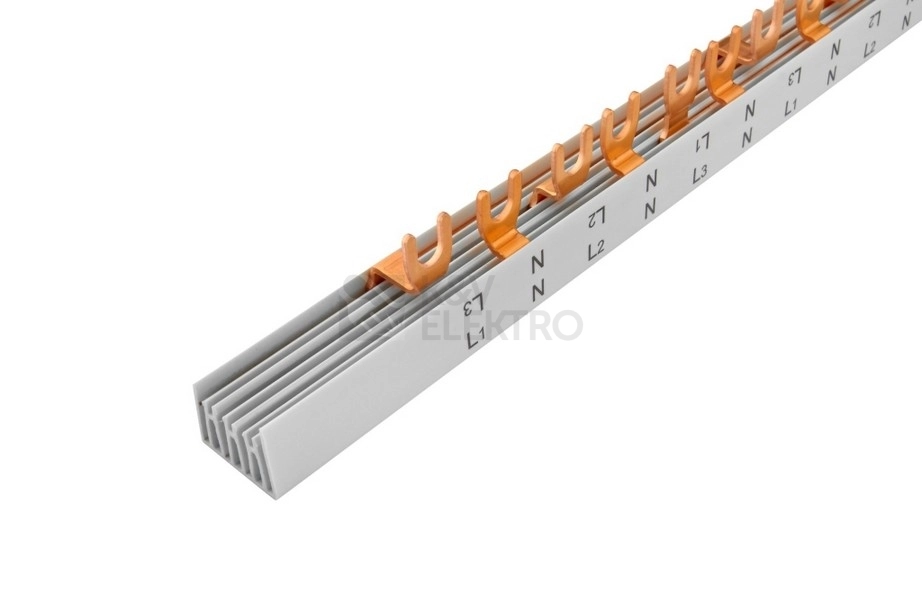

Třífázová propojovací lišta Eleman v čtyřpólovém provedení usnadní rozvod mezi modulovými přístroji a díky průřezu 16 mm² a délce 1 000 mm pokryje rozsáhlé osazení v rozváděči. Vidličková přípojka umožní rychlé napojení, přičemž lišta je koncipována pro přístroje s nulovým vodičem.
Specifikace propojovací lišty Eleman G-L1+N-L2+N-L3+N-1000/16 P 1000363
Tato propojovací lišta slouží k efektivnímu a přehlednému propojení modulových přístrojů, jako jsou jističe, chrániče či modulové vypínače. Konstrukce s vidličkovými vývody je určena pro osazení do rozváděčů, kde podpoří systematické přiřazení fází a usnadní orientaci v instalaci.
Lišta je dodávána ve standardní délce jednoho metru a lze ji podle potřeby krátit. Pro zakončení konců se doporučuje použití plastových koncovek. Díky koncepci s průběžnými hřebeny pro jednotlivé fáze a nulové vodiče je připravena pro rozšířený počet modulů a přístrojů v řadě.
Využití najde u instalačních celků, kde je žádoucí vysoká přehlednost a jednotné propojení přípojných bodů. Podporuje přístroje s nulovým vodičem a je koncipována i pro aplikace se šroubovým připojením v odpovídajícím rozsahu.
V porovnání s kabelovými mosty zvyšuje konzistenci rozdělení fází a uspořádání rozváděče, což se odráží v kratším čase montáže a kompaktnějším výsledném řešení.
Shrnutí a doporučení produktu
Lišta zjednoduší rozvod mezi přístroji a podpoří přehledné uspořádání celé instalace. Jednotné napojení v řadě zefektivní montáž a zmenší prostorovou náročnost oproti individuálnímu propojení vodiči. Díky koncepci s jasným rozdělením fází usnadní kontrolu i následné servisní zásahy.
Pro kompletní řešení vybírejte v kategorii Propojovací lišty a připojovací svorky. Pokud preferujete produkty jedné značky, podívejte se na nabídku propojovacích lišt Eleman a doplňte instalaci o vhodné svorky a svorkovnice Eleman.

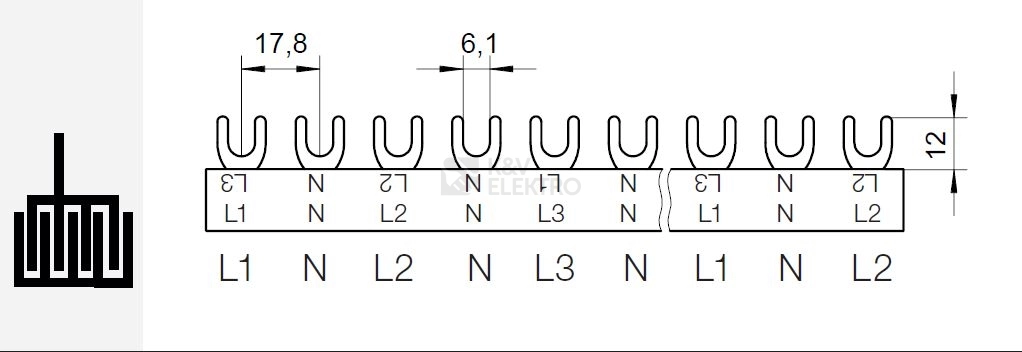

Technické detaily
- Počet fází: 3
- Počet pólů: 4
- Vhodné pro počet přístrojů: 28
- Počet modulárních jednotek: 56
- Rozteč: 18 mm
- Průřez: 16 mm²
- Délka: 1 000 mm
- Dimenzovaný trvalý proud Iu: 80 A
- Max. dimenzované provozní napětí Ue: 415 V
- Typ elektrické přípojky: vidlice
- Pro přístroje s nulovým vodičem: vhodné
- Izolované provedení: izolované
- Připojovací místa: 54
- Připojení pro šroub: M5–M6
- Doporučená koncovka: EK-C-4/16
