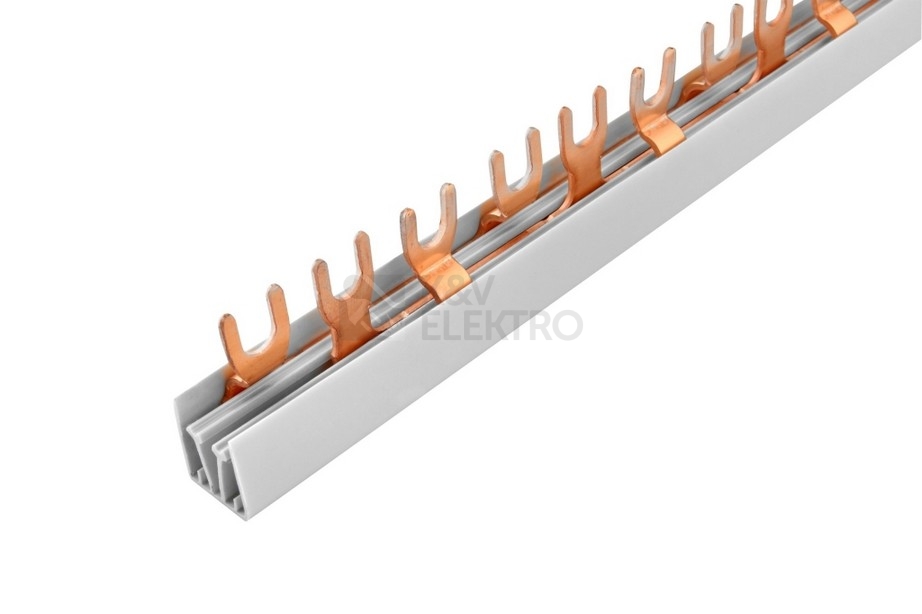

Propojovací lišta Eleman G-3L-210/16 C 1000233 slouží k rychlému propojení modulových přístrojů v rozváděči. Využívá třífázové a třípólové uspořádání, pracuje při Iu 80 A a je řešena jako vidlicová lišta s roztečí 18 mm a průřezem 16 mm². Délka činí 210 mm, provedení je izolované a je určena pro systémy do 400 V.
Specifikace propojovací lišty Eleman G-3L-210/16 C 1000233
Tato lišta se používá pro jednoduché a profesionální propojení modulových přístrojů, jako jsou jističe, chrániče či modulové vypínače. Napájení je vedeno středem, což odpovídá označení C. Pro připojení svorek přístrojů je určena kombinace šroubů M5–M6. Díky přehlednému uspořádání vidlicových hrotů je při instalaci jasné přiřazení jednotlivých fází a provedení s izolací podporuje bezpečnou práci v rozváděči.
Standardní délky u této řady jsou 210 mm pro přímé propojení celé řady modulů nebo 1 metr pro individuální úpravu v rozváděči. Lištu lze dle potřeby libovolně zkrátit; po zkrácení se doporučuje zakončení plastovými koncovkami typu EK-C-2+3/16. Konstrukce s centrálním přívodem umožňuje napájení z prostřední pozice lišty a rozvod do obou směrů, což zjednoduší rozvržení v poli přístrojů.
Pro aplikace, kde je nutné mít u modulárních zařízení rychlou montáž bez tvorby kabelových můstků, představuje toto řešení výrazné zjednodušení práce. Kromě úspory času při propojení přináší i lepší orientaci v rozváděči, protože jednotlivé fáze jsou vedeny přehledně v jedné linii. Při montáži se postupuje podle obvyklých zásad pro instalaci modulových aparátů, přičemž vidlicové vývody lišty se zasunou do svorek přístrojů a zajistí předepsaným utahovacím momentem pro použité šrouby.
Shrnutí a doporučení produktu
Hledáte rychlé, přehledné a systematické řešení propojení modulových přístrojů bez zdlouhavého tvoření kabelových můstků? Tato propojovací lišta zjednoduší instalaci a přinese pořádek do rozváděče díky jednoznačnému rozdělení fází a čisté liniové koncepci. Praktické krácení podle potřeby a možnost zakončení vhodnými koncovkami usnadňují přizpůsobení konkrétnímu poli přístrojů.
Kromě příslušenství pro jejich instalaci (jako jsou například právě propojovací lišty) a provozování si u nás můžete pořídit i samotné modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, proudových chráničů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Počet fází: 3
- Počet pólů: 3

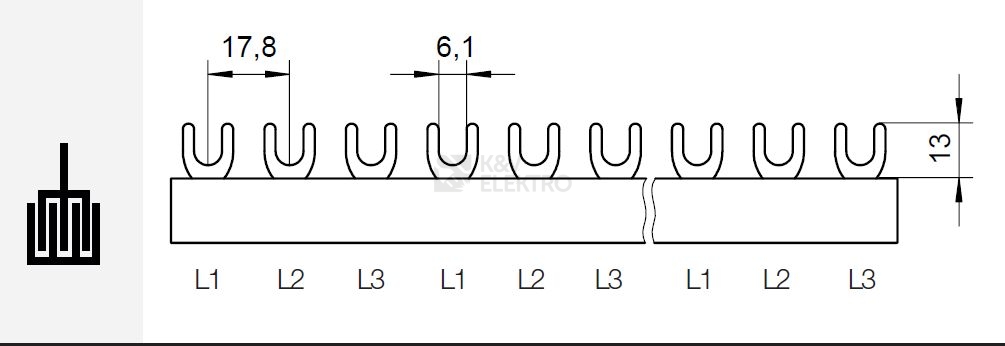

- Typ elektrické přípojky: vidlice
- Rozteč: 18 mm
- Průřez: 16 mm²
- Délka: 210 mm
- Počet modulárních jednotek: 12
- Dimenzovaný trvalý proud Iu: 80 A
- Maximální provozní napětí Ue: 400 V
- Vhodné pro počet přístrojů: 4
O výrobci
Eleman je obchodní firma, která se zabývá distribucí elektroinstalačního materiálu v České republice a na Slovensku. Na našem e-shopu najdete například svorky a svorkovnice Eleman, propojovací lišty či sady vrutů.
