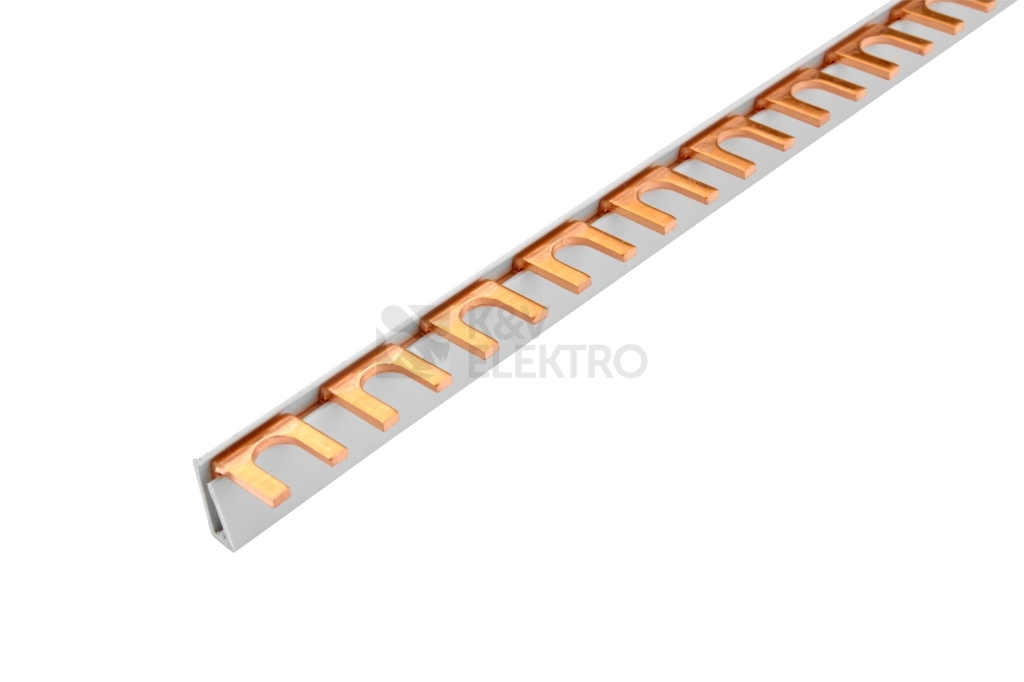

Propojovací lišta Eleman 1 pol. G-1L-1000/12 ISO 1000061 slouží k rychlému a přehlednému propojení modulových přístrojů na DIN liště. Tato varianta pracuje s 1 fází a 1 pólem, nabízí rozteč 18 mm, využívá vidlicový způsob připojení a je izolovaná. Propojí až 57 přístrojů při průřezu 12 mm², s proudovou dimenzí 63 A a napětím do 230 V.
Specifikace propojovací lišty Eleman 1 pol. G-1L-1000/12 ISO 1000061
Tato propojovací lišta se používá k propojení modulových přístrojů, jako jsou jističe, proudové chrániče či modulové vypínače, v jedné napěťové větvi. Díky vidlicové elektrické přípojce a rozteči 18 mm je určena pro standardní modulové přístroje, přičemž nabídne 57 připojovacích míst. Konstrukce je izolovaná a dimenzovaná pro provoz do 230 V.
Při montáži lze využít upevnění pro šroub M5–M6. V případě zkracování doporučujeme zakončit řezané hrany plastovými koncovkami; pro tento typ lišty je uvedena koncovka EK-C-1/10-16. Výrobní provedení s průřezem 12 mm² a trvalým proudem 63 A podporuje použití v jednopólových aplikacích s 1 fází.
Standardní délkové varianty této řady zahrnují metrové provedení a řešení pro propojení menšího počtu modulů; konkrétně tento model poskytuje konfiguraci pro 57 modulárních jednotek. Díky tomu se hodí tam, kde je potřeba propojit souvislou sestavu modulových přístrojů v jednom řádku.
Shrnutí a doporučení produktu
Tento model zefektivní práci v rozváděči díky přehlednému uspořádání a jednotnému připojení bez nutnosti individuální kabeláže. Propojovací řešení přispívá k jasnému přiřazení fází a pomáhá zkrátit dobu montáže, což se projeví v čistším výsledku i jednodušší následné správě instalace.
Kromě příslušenství pro jejich instalaci (jako jsou například právě propojovací lišty) a provozování si u nás můžete pořídit i samotné modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, proudových chráničů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Počet fází: 1
- Počet pólů: 1
- Pro počet modulárních jednotek: 57

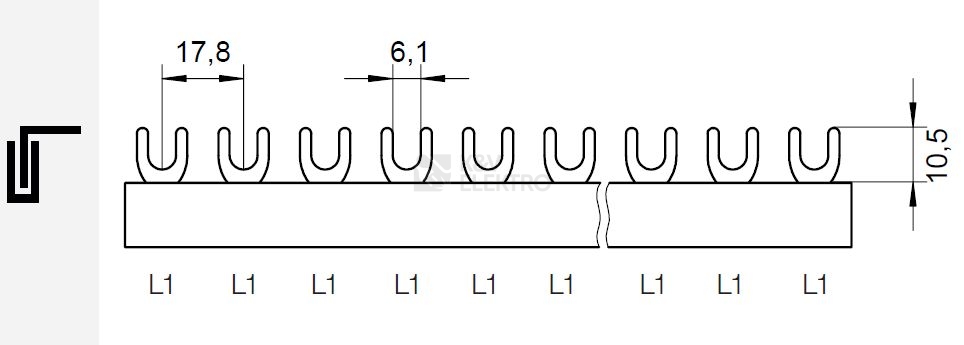

- Rozteč: 18 mm
- Průřez: 12 mm²
- Dimenzovaný trvalý proud Iu: 63 A
- Maximální dimenzované provozní napětí Ue: 230 V
- Typ elektrické přípojky: vidlice
- Upevnění: pro šroub M5–M6
- Doporučená koncovka: EK-C-1/10-16
