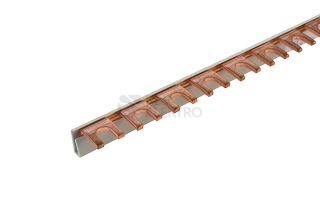

Propojovací lišta EATON Z-GV-16/1P-1TE /ZV7/ 271061 slouží k rychlému propojení jednopólových přístrojů v jedné fázi na délce 1 000 mm. Využívá rozteč 18 mm pro až 55 modulárních jednotek a díky průřezu 16 mm² je dimenzována na trvalý proud 80 A. Připojení je řešeno formou vidlice.
Specifikace propojovací lišta EATON Z-GV-16/1P-1TE /ZV7/ 271061
Tato jednopólová lišta je určena pro propojení přístrojů v jedné fázi v dlouhé souvislé řadě. Uspořádání s roztečí 18 mm umožní osadit do jednoho segmentu až 55 přístrojů, což výrazně zjednodušuje vytváření jednotných napájecích hřebenů.
Pro rychlé a opakovatelné zapojení využívá lišta vidlicovou elektrickou přípojku. Izolované provedení přispívá k bezpečnému uspořádání a přehlednosti při montáži. Z hlediska dimenzování je určena pro aplikace do 500 V se špičkovým napětím až 4 kV.
Propojovací lišta pokrývá jedním kusem délku 1 000 mm, čemuž odpovídá i kapacita 55 modulárních jednotek.
Shrnutí a doporučení produktu
Propojovací lišta usnadňuje tvorbu jednotného napájecího hřebene a pomáhá výrazně zrychlit montáž i následnou údržbu. Díky hotovému řešení s vidlicovým připojením odpadá pracné stříhání a individualizované propojování, zapojení je přehledné a opakovatelné.
Kromě příslušenství pro jejich instalaci (jako jsou například právě propojovací lišty) a provozování si u nás můžete pořídit i samotné modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, proudových chráničů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Počet fází: 1
- Počet pólů: 1
- Vhodné pro počet přístrojů: 55
- Rozteč: 18 mm
- Průřez: 16 mm²
- Délka: 1 000 mm
- Počet modulárních jednotek: 55
- Dimenzovaný trvalý proud Iu: 80 A
- Dimenzované špičkové napětí: 4 kV
- Max. dimenzované provozní napětí Ue: 500 V
O výrobci
EATON Elektrotechnika s.r.o., úspěšný výrobce přístrojů pro elektroinstalace jak domovní, tak průmyslové. Společnost patří pod nadnárodní společnost EATON corporation, jež je globálním lídrem v distribuci energie, ale také v produkci širokého sortimentu elektrotechnického vybavení. Společnost EATON roku 2012 dokonce otevřela inovační centrum ve Vědeckotechnickém parku v Roztokách u Prahy. Jedná se o první takové centrum v Evropě a páté na celém světě. Pod EATON corporation spadají značky jako Powerware, Holec, Santak, Cutler-Hammer, Moeller, Felton & Guileaume, CEAG či Crouse Hinds. Roku 2016 dosáhla společnost obratu v hodnotě 19,7 miliard dolarů a pracuje v ní přibližně 95 000 zaměstnanců. Její produkty jsou k dostání ve více než 175 států.
Z výrobků značky EATON si v naší nabídce můžete vybrat a zakoupit široký sortiment zboží, jako jsou například jističe, upevňovací prvky, modulové rozvodnice, ovládací prvky, výkonové stykače i ministykače a mnoho dalšího.
