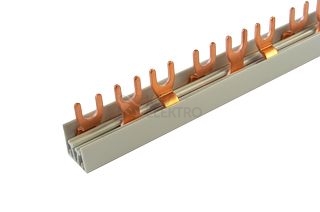

Propojovací lišta EATON GVK-16/3P-3TE 80A 16mm2 1metr EP-501071

Vidlicová ​propojovací lišta GVK od léty prověřené firmy Eaton ​slouží k ​propojení ​třífázových jističů, proudových chráničů a ​modulových vypínačů značky ​Eaton a ​Noark. Propojovací lišta s ​pevnou roztečí a ​pozicí vývodů je ​bez pomocných kontaktů ​a ​koncové kryty ​je potřeba si objednat samostatně.

Specifikace propojovací lišta EATON GVK-16/3P-3TE 80A 16mm2 1metr EP-501071

Vidlicová lišta GVK od Eaton slouží k propojení třífázových jističů, proudových chráničů a modulových vypínačů značek Eaton a Noark. Díky pevné rozteči 18 mm a pozici vývodů umožní rychlé zapojení v rozvaděči bez zbytečných propojů. Lišta je dodávána bez pomocných kontaktů, přičemž koncové kryty je potřeba objednat samostatně.

Provedení s délkou 1 m pokryje až 57 modulárních jednotek, což odpovídá propojení maximálně 19 modulových přístrojů ve třífázové sestavě. Průřez 16 mm² spolu s dimenzí pro trvalý proud 80 A zajistí jednotné napájení celé řady. Typ elektrické přípojky je vidlice.

Shrnutí a doporučení produktu

Lišta GVK řeší jednotné napájení větší sady modulových přístrojů v jedné operaci, čímž zrychlí montáž a zpřehlední vnitřní uspořádání rozvaděče. Vidlicové provedení je praktické při budování souvislých řad a pevná modulová návaznost minimalizuje chybovost při zapojování.

Pro další konfigurace a varianty vyberte z kategorie Propojovací lišty a připojovací svorky. Hledáte stejné řešení v konkrétním provedení? Prohlédněte si propojovací lišty v provedení vidlička nebo alternativy v provedení kolík.

Technické detaily

• Počet fází: 3
• Počet pólů: 3
• Vhodné pro počet přístrojů: 19
• Rozteč: 18 mm
• Průřez: 16 mm²
• Délka: 1 016 mm
• Počet modulárních jednotek: 57
• Dimenzovaný trvalý proud Iu: 80 A
• Typ elektrické přípojky: Vidlice
• Dimenzované špičkové napětí: 4 kV
• Podmíněný dimenzovaný zkratový proud Iq: 25 kA
• Max. dimenzované provozní napětí Ue: 415 V
