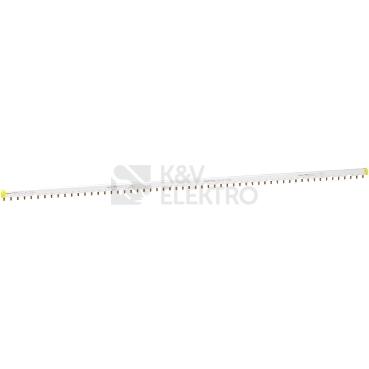

Propojovací lišta Acti9 iSW 3P 100A 1m 57M Schneider Electric A9XPH357 slouží k propojení třífázových modulových přístrojů v sestavách s roztečí 18 mm. V provedení 3P s kolíkovou přípojkou a průřezem 16 mm² umožňuje napájet až 57 modulárních jednotek v délce 1 000 mm, při dimenzovaném trvalém proudu 100 A a maximálním napětí 415 V.
Specifikace propojovací lišty Acti9 iSW 3P 100A 1m 57M Schneider Electric A9XPH357
Tento model se používá pro sběrnicové propojení třífázových jističů, proudových chráničů a modulových vypínačů značek OEZ a Schneider. Kolíkové provedení typ elektrické přípojky: kolík podporuje instalace s roztečí 18 mm a kapacitou až 19 přístrojů v jedné řadě. Vhodný je pro aplikace, kde se vyžaduje průřez vodiče 16 mm² a dimenzovaný trvalý proud 100 A, přičemž celková kapacita pole dosahuje 57 modulárních jednotek. Konstrukce odpovídá uspořádání 3 fází a 3 pólům, délka lišty činí 1 000 mm.
Pro instalace v rozvaděčích a rozvodnicích umožní jednoduché a přehledné zapojení více přístrojů v jedné sběrnici. Díky kompatibilitě se zařízeními OEZ a Schneider lze sestavit ucelené řešení s jednotnou roztečí 18 mm a využít uspořádání 3P pro třífázové aplikace. V praxi tak snadno vybudujete pole o 57 modulárních jednotkách a obsadíte jej až 19 přístroji v jedné linii.
Shrnutí a doporučení produktu
Lišta je vhodná všude tam, kde potřebujete rychlé a přehledné sběrnicové propojení modulových přístrojů v jedné řadě. Kolíkové provedení usnadní montáž a napojení, přičemž jednotné osové vzdálenosti pomohou udržet logiku zapojení i čistý vzhled rozvaděče. Využijete ji pro sestavy jističů, chráničů a vypínačů uvedených značek bez nutnosti individuálního propojování každého modulu.
Pokud vybíráte alternativu podle typu hřebene, projděte si přehled propojovacích lišt v provedení vidlička nebo kolík. Najdete zde varianty pro jednofázové i třífázové přístroje. Do sestavy vyberete také jističe, proudové chrániče a modulové vypínače. Pro kompletní řešení doporučujeme doplnit o rozvaděče a elektroměry. Základní nabídku najdete v kategorii Propojovací lišty a připojovací svorky.
Technické detaily
- Počet fází: 3
- Počet pólů: 3
- Vhodné pro počet přístrojů: 19
- Rozteč: 18 mm
- Průřez: 16 mm²
- Délka: 1 000 mm
- Počet modulárních jednotek: 57
- Dimenzovaný trvalý proud Iu: 100 A
- Typ elektrické přípojky: kolík
- Max. dimenzované provozní napětí Ue: 415 V
