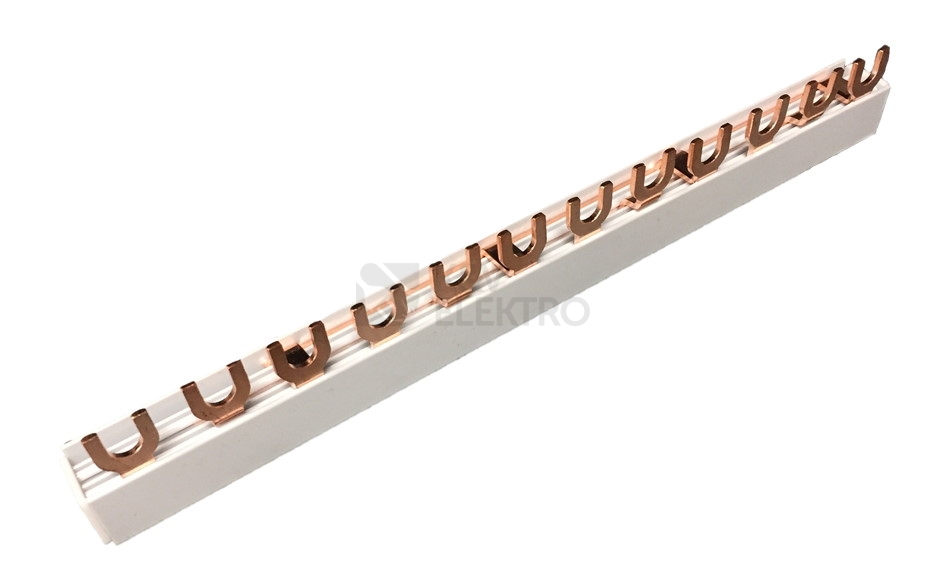

Propojovací lišta3F 16mm2 NOARK BBU 3L 16 M12 EE 101451 slouží k rychlému propojení modulárních přístrojů v třífázových sestavách. Využívá rozteč 18 mm, nabízí 12 připojovacích bodů a díky průřezu 16 mm² zvládá trvalý proud 80 A. Připojení zajišťuje vidlicové provedení a z bezpečnostního hlediska potěší izolované provedení.
Specifikace propojovací lišta 3F 16mm2 NOARK BBU 3L 16 M12 EE 101451
Třífázová lišta je určena pro propojení až 4 přístrojů v jedné řadě s modulovou roztečí 18 mm. Konstrukčně jde o zkrácené provedení o délce 12 modulárních jednotek, které poskytuje 12 připojovacích bodů a konce jsou řešeny koncovými kryty. Připojování probíhá přes vidlicovou přípojku, což zjednodušuje montáž i výměnu přístrojů. Lišta je navržena jako izolované provedení pro bezpečné použití v rozvaděčích, kde je vyžadováno třífázové rozdělení.
Při dimenzování instalačního řešení lze vycházet z možnosti použití vodiče 10 mm² pro 63 A nebo 16 mm² pro 80 A, což dává flexibilitu při volbě jištění a osazení. Využití v rozvaděčových polích usnadňuje kombinace tří pólů a tří fází, přičemž celková délka lišty odpovídá běžnému osazení v jedné DIN liště.
Uspořádání s počet pólů 3 a počet fází 3 napomáhá přehlednému rozdělení zátěže napříč třemi fázemi. Přesné osazení na DIN liště usnadňuje délka 12M, takže sestava působí kompaktně a srozumitelně i při servisních zásazích. Konstrukce a rozměrové uspořádání umožní čistou kabeláž v rozvaděči a jasné trasování vodičů při připojení přístrojů v řadě.
Shrnutí a doporučení produktu
Tato lišta usnadní propojení modulárních přístrojů v rozvaděči a zkrátí dobu montáže. Vidlicové provedení přináší čisté a opakovatelné zapojení bez nutnosti složitého propojování jednotlivými vodiči. Izolované provedení a koncové kryty podporují bezpečný a přehledný výsledný celek.
Kromě příslušenství pro jejich instalaci (jako jsou například právě propojovací lišty) a provozování si u nás můžete pořídit i samotné modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, proudových chráničů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Počet fází: 3
- Počet pólů: 3
- Vhodné pro počet přístrojů: 4
- Rozteč: 18 mm
- Průřez: 16 mm²
- Počet připojovacích bodů: 12
- Dimenzovaný trvalý proud Iu: 80 A
- Možné osazení vodiče: 10 mm² pro 63 A nebo 16 mm² pro 80 A
- Maximální dimenzované provozní napětí Ue: 400 V
O výrobci
Společnost NOARK Electric je celosvětově působící firma zaměřující se na vývoj, výrobu a distribuci elektrotechnických přístrojů a komponentů. Aktivity na jednotlivých kontinentech řídí centra v Praze, Los Angeles a Šanghaji. Společnost NOARK Electric investovala značné finanční prostředky do vlastního produktového vývoje a práce s nejnovějšími technologiemi i výrobními procesy.Z naší nabídky si od NOARK Electric můžete pořídit třeba modulové rozvodnice, stykače, proudové chrániče, motorové spouštěče a další.
