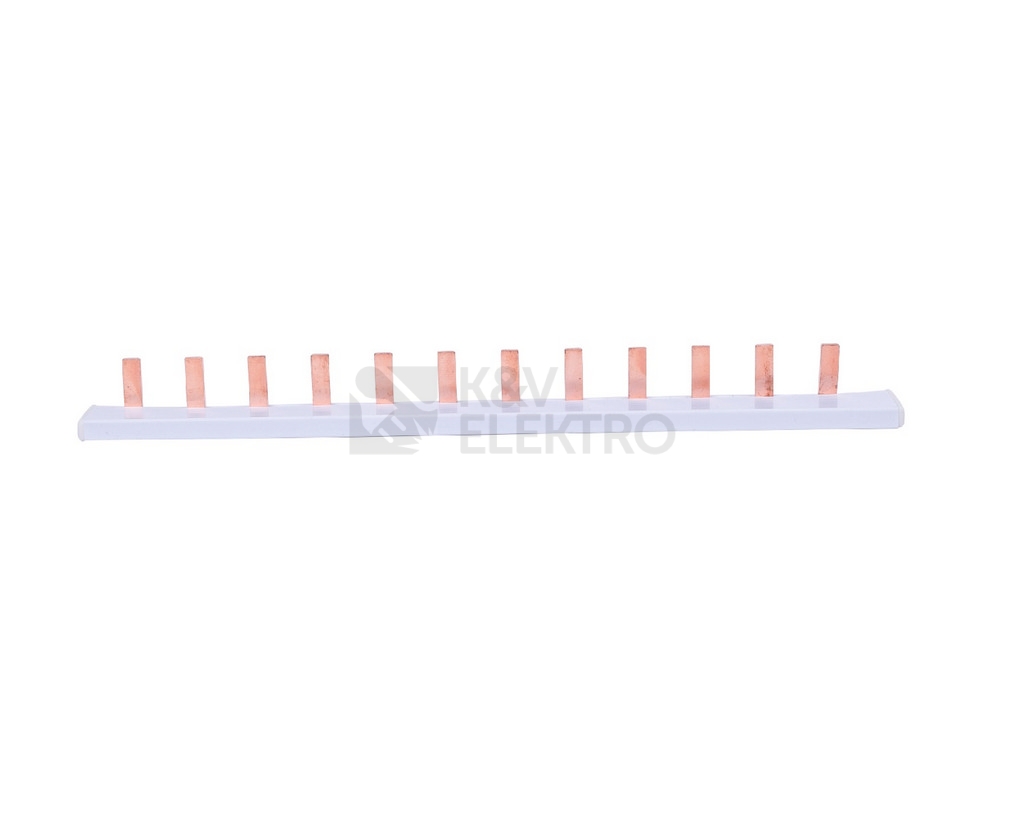

Jednofázová propojovací lišta NOARK usnadní rozvod energie mezi moduly díky 1 fázi a kapacitě pro 12 přístrojů. Vodič o průřezu 10 mm² zvládá trvalé zatížení 63 A, standardní krok 13,5 mm zajišťuje přehledné řazení v liště s připojením tvaru kolík.
Specifikace propojovací lišty 1F 10mm2 NOARK BBP 1L 10 M12 EU 13,5mm 111405
Tato propojovací lišta slouží k rychlému a jednotnému napájení řady modulárních přístrojů v jedné fázi. Podporuje zapojení až 12 přístrojů v návaznosti na počet modulárních jednotek 12 a využívá připojení s tvarem kolík. Vodič s průřezem 10 mm² je dimenzován na trvalý proud 63 A, což umožňuje stabilní propojení v jednofázových aplikacích do 230 V. Lišta je v izolovaném provedení a dodávána včetně koncových krytů, takže zakončení je čisté a bezpečné. Konstrukce je určena pro úzké jističe řady Ex9B40J a odpovídá standardní rozteči 13,5 mm.
V praxi se uplatní při propojení sekce modulů v jedné řadě bez nutnosti individuální kabeláže každého pole. Díky 1 pólu je přehledná a dobře se u ní kontroluje, které přístroje sdílejí společné napájení. Výhodou je i jasně daný počet pozic pro 12 prvků, což usnadní plánování osazení rozváděče a předejde nepořádku v zapojení.
Instalace probíhá zasunutím na svorky kompatibilních přístrojů, kde kolíkové provedení zajistí pevný a opakovatelný kontakt. Díky izolaci je omezeno riziko nechtěného dotyku vodivých částí při běžné manipulaci. Zakončení koncovými kryty dodá sestavě čistý vzhled a jasně ohraničí využitou sekci lišty.
Shrnutí a doporučení produktu
Propojovací lišta zefektivní práci při montáži, sjednotí napájení více modulů a zkrátí čas potřebný k zapojení. Přináší pořádek do rozváděče, a to díky jasně dané kapacitě a rozteči. Kolíkové provedení zjednoduší osazení i případný servis a koncové kryty dotvoří bezpečné zakončení bez dodatečných úprav.
Kromě příslušenství pro jejich instalaci (jako jsou například právě propojovací lišty) a provozování si u nás můžete pořídit i samotné modulové a paticové přístroje. Najdete u nás třeba širokou nabídku jističů do 125 A, proudových chráničů, vypínačů a přepínačů nebo elektroměrů.
Technické detaily
- Počet modulárních jednotek: 12
- Délka: 170 mm

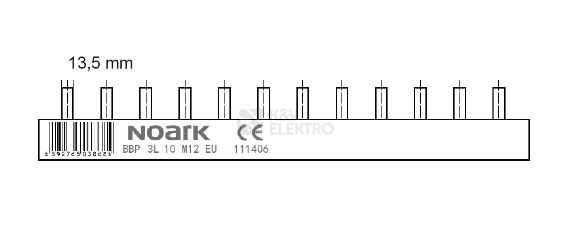

- Rozteč: 13,5 mm
- Průřez: 10 mm²
- Dimenzovaný trvalý proud Iu: 63 A
- Max. dimenzované provozní napětí Ue: 230 V
- Určení: úzké jističe řady Ex9B40J
- Dodávané příslušenství: koncové kryty
O výrobci
Společnost NOARK Electric je celosvětově působící firma zaměřující se na vývoj, výrobu a distribuci elektrotechnických přístrojů a komponentů. Aktivity na jednotlivých kontinentech řídí centra v Praze, Los Angeles a Šanghaji. Společnost NOARK Electric investovala značné finanční prostředky do vlastního produktového vývoje a práce s nejnovějšími technologiemi i výrobními procesy.Z naší nabídky si od NOARK Electric můžete pořídit třeba modulové rozvodnice, stykače, proudové chrániče, motorové spouštěče a další.
