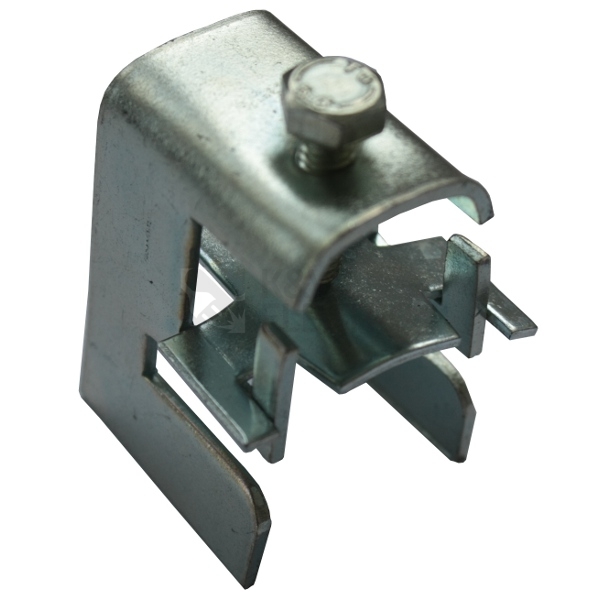

Příchytka SONAP 6375/55-74

Příchytka SONAP 6375/55-74 spolehlivě upevní kabel v rozmezí průměru 55–74 mm pomocí třmenu z oceli s povrchem žárově pozinkováno. Montáž probíhá na profilovou lištu, přičemž konstrukce je určena pro 1 kabel a vyhoví pevnému přichycení v požadované trase.

Specifikace příchytky SONAP 6375/55-74

Tato třmenová příchytka slouží k upevnění jednotlivého kabelu nebo svazku kabelů k pásovině rozměrů 20×3 až 40×6 a k ocelovému úhelníku 25×25×3 až 40×40×5 mm. Upevnění se provádí na profilovou lištu, čímž se dosahuje stabilního a přesného vedení. Třmen i šrouby jsou z oceli s povrchem žárově pozinkováno. Konstrukce je uzpůsobena pro maximálně 1 kabel a pokrývá průměrové rozmezí 55–74 mm.

Součástí specifikace jsou i doporučené utahovací momenty pro spojovací prvky: pro šroub M6 2 Nm, pro M8 3 Nm a pro M10 4 Nm. Rozměry příchytky činí 95 × 130 × 35 mm a hmotnost odpovídá hodnotě 230 g, což usnadňuje manipulaci při montáži a plánování roztečí.

Shrnutí a doporučení produktu

Hledáte jednoduché a jisté řešení pro pevné uchycení kabelů v trase? Tato příchytka nabízí praktický způsob, jak dosáhnout stabilního vedení bez zbytečných kompromisů. Konstrukce je navržena pro rychlou práci a přehledné uspořádání, takže instalace probíhá efektivně a s dobrým výsledkem.

Pro rozšíření instalace nebo doplnění dalšího upevňovacího materiálu si prohlédněte kompletní nabídku v kategorii Příchytky. Snadno tak vyberete další vhodné varianty pro různé úseky trasy a sladíte způsob uchycení v celé instalaci.

Technické detaily

• Rozsah průměru kabelu: 55–74 mm
• Rozsah upnutí: 74 mm
• Maximální počet kabelů: 1
• Materiál třmenu: Ocel
• Povrch třmenu: Žárově pozinkováno
• Materiál šroubu: Ocel
• Povrch šroubu: Žárově pozinkováno
• Způsob montáže: Profilová lišta
• Kompatibilní pásovina: 20×3 až 40×6
• Kompatibilní úhelník: 25×25×3 až 40×40×5 mm
• Utahovací moment M6: 2 Nm
• Utahovací moment M8: 3 Nm
• Utahovací moment M10: 4 Nm
• Šířka: 95 mm
• Délka: 130 mm
• Výška: 35 mm
• Hmotnost: 230 g
• Značka: ELBA

O výrobci

ELBA Čechy, a.s. byla založena v únoru 1993, jako obchodní zastoupení slovenské firmy ELBA s.p. Kremnica. Dnes je ELBA Čechy, a.s. dceřinou společností ELBA, a.s. Kremnica. Činnost společnosti je zaměřena hlavně na dodávky komponentů pro venkovní vedení vn a vvn, svorek pro rozvodny, armatur trakčního vedení a dalších výrobků určených pro elektroenergetiku na českém trhu. Od společnosti ELBA nabízíme kabelové příchytky a různé typy spojek.
