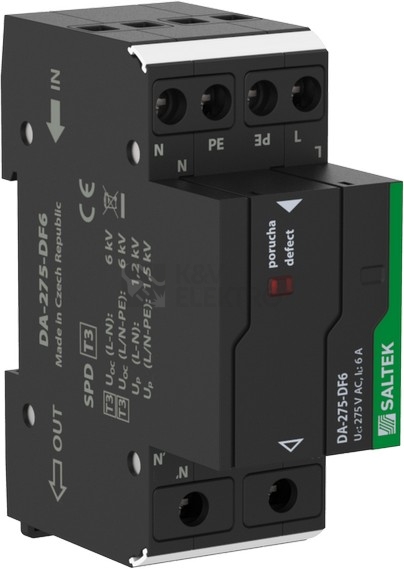

Přepěťová ochrana DA-275 DF6 s vf filtrem, 230V/6A slouží k ochraně napájení řídicích systémů před pulsním přepětím a vf rušením. Model DA-275 DF6 s integrovaným vf filtrem pracuje na 230 V, snese 6 A a instaluje se na DIN lištu 35 mm. Stav poruchy je indikován opticky, což usnadňuje rychlou kontrolu v rozvaděči.
Specifikace přepěťové ochrany DA-275 DF6 s vf filtrem, 230V/6A
Tento přístroj je určen do rozvodů nn v blízkosti chráněného zařízení. Používá se k ochraně napájení řídicích systémů MaR, EZS, EPS a podobných aplikací, kde hrozí pulsní přepětí a vysokofrekvenční rušení. Díky integrovanému odrušovacímu filtru účinně tlumí nežádoucí rušivé složky, které mohou ovlivňovat citlivou elektroniku v řízení a zabezpečení.
Instalace probíhá upevněním do rozvaděče na standardní lištu, takže nasazení do stávající sestavy je přímé a bez nutnosti speciálních adaptérů. Vizuální kontrolu funkce a stavu zajišťuje optická signalizace na těle přístroje, což ocení obsluha i servis při pravidelných kontrolách. Ochrana je koncipována jako přístrojová pro silnoproudé části napájení řízení, které vyžadují filtraci rušení a omezení přepěťových impulsů.
Použití v blízkosti chráněného zařízení omezuje délku vedení mezi ochranou a vstupem napájení, a tím zvyšuje účinnost potlačení rušivých jevů. Konstrukce je připravena pro připojení běžných vodičů v rozvaděčích a bezprostředně zařaditelná do distribučních větví napájení řídicích jednotek a jejich ovládacích obvodů.
Shrnutí a doporučení produktu
Integrovaný filtr potlačuje vysokofrekvenční rušení, které může negativně ovlivňovat citlivé systémy měření, regulace a zabezpečení. Umístění přímo u chráněného zařízení podporuje účinné omezení přepěťových pulsů v místě, kde na nich nejvíce záleží. Vizuální kontrola stavu na přístroji usnadňuje údržbu i diagnostiku bez nutnosti speciálních měřicích postupů.
Pokud vybíráte ochranu napájení pro řízení a zabezpečení, podívejte se na nabídku v kategorii svodiče přepětí. Pro snadnější výběr dle výrobce doporučujeme projít portfolio SALTEK včetně dalších typů svodičů a přepěťových ochran, které najdete také v přehledu svodičů bleskových proudů a přepěťových ochran.
Technické detaily
- Způsob montáže: DIN lišta 35 mm
- Jmenovité napětí AC: 230 V
- Maximální trvalé napětí AC: 275 V
- Jmenovitý zatěžovací proud: 6 A
- Jmenovitý svodový rázový proud (8/20) (L-N): 3 kA
- Celkový svodový rázový proud (8/20) (L+N-PE): 5 kA
- Ochranná úroveň: 1,5 kV
- Ochranná hladina L-N: 1,2 kV
- Ochranná hladina L-PE/N-PE: 1,5 kV
- Signalizace na přístroji: optické
- Max. průřez tuhého vodiče: 6 mm²
- Max. průřez pružného vodiče: 6 mm²
O výrobci
SALTEK je přední českou společností specializující se na vývoj a výrobu ochrany proti přepětí. V nabídce naleznete šíroké portfolio svodičů bleskových proudůnbsp;přepěťových ochran typ 1 až 3 podle ČSN EN 61643-11 a přepětových ochran pro informatiku, měření a regulaci a telekomunikace.
